VPT24-4170

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 12V(Parallel),24V(Series) 4.17A,8.34A Dual 100VA 115V,230V Dual 否 导线安装,底座安装 87mm*47mm*51mm
供应商型号: 1785741
供应商: element14
标准整包数: 1

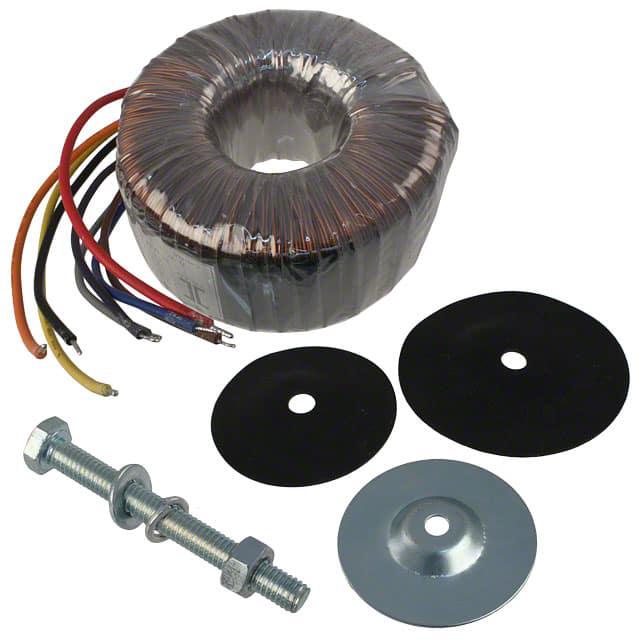

TRIAD MAGNETICS 电源变压器 VPT24-4170

VPT24-4170概述

    # Triad Magnetics VPT24-4170 电源变压器技术手册解析

    产品简介


    Triad Magnetics 的 VPT24-4170 是一款专为高效能需求设计的环形铁芯(Toroidal)电源变压器,广泛应用于工业、医疗、通信及家用电器等领域。其核心优势在于其紧凑的设计和卓越的性能表现。VPT24-4170 提供两种输入电压模式(串联和并联),支持多种输出电压配置,是电源系统设计的理想选择。
    主要功能:
    - 高效率转换:支持高达 89% 的典型效率,适用于节能型电源设计。
    - 多样化连接方式:可灵活配置为串联或并联工作模式,满足不同的负载需求。
    - 优异的安全性:符合国际安全标准,提供多重保护机制。
    应用领域:
    - 工业控制设备
    - 医疗仪器设备
    - 数据中心电源管理
    - 家用电器供电系统

    技术参数


    以下是 Triad Magnetics VPT24-4170 的关键技术参数列表:
    | 参数名称 | 规格值 |

    | 最大功率 | 100 VA |
    | 输入电压 | 串联:230 VAC,50/60 Hz
    并联:115 VAC, 50/60 Hz |
    | 输出电压 | 串联:24 VAC CT @ 4.17 A
    并联:12.0 VAC @ 8.34 A |
    | 电压调节范围 | ±9% (满载到空载) |
    | 温升 | 45°C(典型值) |
    | 高压测试电压 | 4000 VAC,初级至次级 |
    | 绝缘等级 | Class B (130°C) |
    | 尺寸(直径 × 高度) | φ88 mm(最大外径) × 51 mm(高度) |
    | 重量 | 1.0 kg |

    产品特点和优势


    独特功能:
    1. 环形铁芯设计:显著减少漏磁干扰,提高效率,同时缩小体积。
    2. 多电压配置灵活性:可通过简单接线实现串联或并联操作,适合不同应用场景。
    3. 严格的安全认证:通过多项国际安全标准(如 UL 506、EN 61558),确保可靠性和安全性。
    市场竞争力:
    VPT24-4170 在小型化设计、效率优化和可靠性方面具有明显优势,尤其适用于需要高性能、低噪声的场景。

    应用案例和使用建议


    典型应用场景:
    1. 工业设备:为 PLC 和变频器等提供稳定可靠的电力支持。
    2. 医疗设备:如诊断成像设备,要求低电磁干扰和高精度供电。
    3. 家用电器:冰箱、空调等大型家电的辅助电源模块。
    使用建议:
    - 串联模式更适合高电压需求场景,如 230 VAC 输入设备。
    - 并联模式则适用于需要更高电流的设备。
    - 注意正确连接输入和输出端子,避免短路或误操作。

    兼容性和支持


    VPT24-4170 可与市面上大多数主流电子元件和设备兼容。Triad Magnetics 提供全面的技术支持服务,包括安装指导、售后维护和故障排查。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查负载连接是否正确,调整接线方式 |
    | 设备过热 | 确保良好的散热条件,避免超负荷运行 |
    | 高压测试失败 | 确认高压测试设备设置无误,重复测试 |

    总结和推荐


    Triad Magnetics VPT24-4170 是一款高性能、多功能的电源变压器,凭借其卓越的效率、安全性以及灵活的电压配置能力,在众多应用领域展现出强大的竞争力。经过对技术参数和实际应用的全面分析,我们强烈推荐这款产品作为高性能电源解决方案的最佳选择。
    最终结论:
    - 优点:高效能、多模式、紧凑设计、良好兼容性。
    - 推荐指数:★★★★★(五颗星)。

VPT24-4170参数

参数
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 100VA
输出电压 -
初级电压 115V,230V
次级电流 4.17A,8.34A
次级电压 12V(Parallel),24V(Series)
长*宽*高 87mm*47mm*51mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT24-4170厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT24-4170数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT24-4170 VPT24-4170数据手册

VPT24-4170封装设计

查看详情并下载
Symbol
Footprint
3D Model
