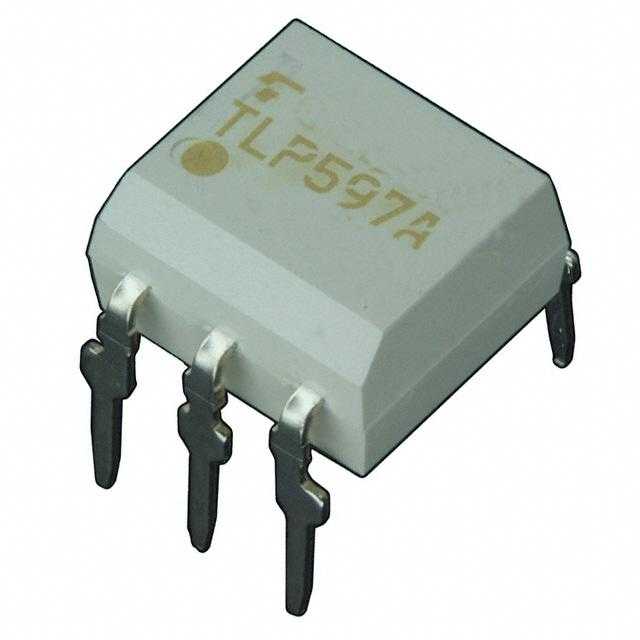

TLP597A(F)

产品分类: 固态继电器
厂牌: TOSHIBA
产品描述: AC,DC 2Ω 0V~60V 500mA 1.15V(DC) DIP-6 通孔安装 7.12mm*6.4mm*3.65mm
供应商型号: TLP597AF-ND
供应商: Digi-Key
标准整包数: 1
TOSHIBA 固态继电器 TLP597A(F)

TLP597A(F)概述

    TLP597A 光耦合继电器技术手册解析

    产品简介


    TLP597A 是东芝公司推出的一款光耦合继电器,属于光电耦合器系列。它主要由铝镓砷红外发光二极管与一个光控MOSFET组成,并封装在一个六脚塑料双列直插式(DIP6)外壳中。此产品广泛应用于电信、数据采集、测量仪器等领域,可以替代许多机械继电器,在很多应用中发挥关键作用。

    技术参数


    - 封装类型:六脚塑料DIP6
    - 额定电压:峰值断态电压为60V
    - 触发LED电流:最大值为3mA
    - 通态电流:最大值为500mA
    - 通态电阻:最大值为2Ω
    - 隔离电压:最小值为2500Vrms
    - 工作温度范围:商业级(-40°C至85°C),工业级(-55°C至125°C)
    - 存储温度范围:-55°C至125°C
    - 接线端配置:
    - 引脚1:阳极
    - 引脚2:阴极
    - 引脚3:未连接
    - 引脚4:漏极D1
    - 引脚5:源极
    - 引脚6:漏极D2

    产品特点和优势


    TLP597A的主要特点是其双向开关设计,可替代传统的机械继电器,提供更长的使用寿命和更高的可靠性。此外,它具备出色的隔离性能,最低隔离电压可达2500Vrms,使其适用于需要高隔离度的应用场合。此外,它的低通态电阻仅为2Ω,能够在高负载情况下提供稳定的导通状态,降低能耗和发热。

    应用案例和使用建议


    应用案例:
    - 在电信设备中用于信号隔离和保护
    - 在医疗设备中作为安全可靠的开关组件
    - 在电力系统中作为电气隔离的控制元件
    使用建议:
    - 由于其较高的隔离电压,建议在高压环境中使用时采取适当的防护措施。
    - 由于其较低的工作电流,建议合理规划电源供给,避免过载。
    - 使用过程中需注意散热,尤其是在高电流应用环境下。

    兼容性和支持


    TLP597A与多数标准DIP6封装的电路板兼容,方便集成到现有设计中。东芝公司提供了详尽的技术文档和支持服务,包括规格书、应用指南、故障排除指南等,以确保用户能够充分利用此产品的所有功能。

    常见问题与解决方案


    - 问题1:如何确定合适的触发LED电流?
    - 解决办法:查阅技术手册中的电气特性章节,根据实际负载需求选择合适的触发LED电流值。

    - 问题2:如何进行有效的散热设计?
    - 解决办法:在设计电路时考虑散热路径,可以采用散热片或热管等方式来提高散热效率。

    总结和推荐


    综上所述,TLP597A是一款高性能的光电耦合继电器,具有优异的隔离性能、低功耗和高可靠性。它在电信、数据采集和测量仪器等领域有着广泛的应用前景。对于需要高可靠性和高隔离度的电路设计,TLP597A是理想的选择。然而,在使用过程中需要注意安全规范,特别是在高电压和高温环境中。总体而言,强烈推荐使用此产品以提升电路设计的整体性能。

TLP597A(F)参数

参数
开关功能 -
最大导通电阻
负载电流额定值 500mA
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.15V(DC)
控制电压 -
长*宽*高 7.12mm*6.4mm*3.65mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 停产
包装方式 管装
