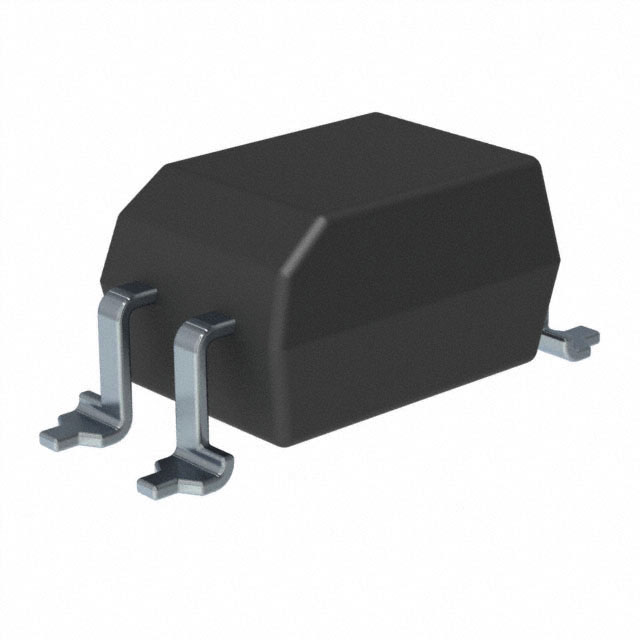

TLP241BP(D4TP1,E(O

产品分类: 固态继电器
厂牌: TOSHIBA
产品描述: DC 280mΩ 0V~80V 4-SMD 贴片安装,黏合安装
供应商型号: 10B-4296349-4
供应商: 国内现货
标准整包数: 1
TOSHIBA 固态继电器 TLP241BP(D4TP1,E(O

TLP241BP(D4TP1,E(O概述

    TLP241BP/TLP241BPF 光继电器技术手册

    1. 产品简介


    TLP241BP 和 TLP241BPF 是由光电MOSFET光耦合到红外发光二极管组成的光继电器。这些产品适用于加热、通风及空调(HVAC)、工厂自动化(FA)、电池管理系统(BMS)(非汽车应用)等领域,也可用于替代机械继电器。它们被封装在一个4针DIP封装内,具有5000 Vrms的隔离电压,特别适合需要加强绝缘的应用。

    2. 技术参数


    - 工作温度范围: -55°C 至 125°C
    - 输出端反向电压: 80 V (最小值)
    - 触发电流: 3 mA (最大值)
    - 导通电流: 1.4 A (最大值)
    - 导通电阻: 280 mΩ (最大值)
    - 隔离电压: 5000 Vrms (最小值)
    - 安全认证: UL 1577, CSA Component Acceptance Service No.5A File No.E67349, EN 60747-5-5 (当需要EN 60747-5-5认证型号时,请指定Option (D4))

    3. 产品特点和优势


    - 过温保护和过压保护: 防止因温度过高或电压过高造成的损坏,增强设备可靠性。
    - 非接点结构: 常开型,适合各种开关电路。
    - 环保设计: 无卤素封装,符合环保标准。
    - 高隔离电压: 5000 Vrms的隔离电压使得产品适用于高压应用场合。

    4. 应用案例和使用建议


    TLP241BP/TLP241BPF 可广泛应用于各种场合,例如:
    - HVAC系统中的电路控制
    - 工厂自动化的继电器替代品
    - 电池管理系统的非车载应用
    使用建议:
    - 在使用过程中,确保输入电流不超过额定值,以避免过载导致的可靠性下降。
    - 使用过程中需注意环境温度,保持在合适的范围内,避免高温导致的性能下降。

    5. 兼容性和支持


    TLP241BP/TLP241BPF 与多种封装和表面贴装选项兼容,包括TH、LF1、LF4、LF5和TP1、TP4、TP5等。供应商提供详细的文档和技术支持,帮助客户顺利应用产品。

    6. 常见问题与解决方案


    - 问题: 过温保护触发后无法复位?
    - 解决方案: 检查是否已经将输入前向电流清零,按说明书操作。

    - 问题: 触发电流不稳?
    - 解决方案: 确保电路连接正确,检查外部电源稳定性。

    7. 总结和推荐


    综上所述,TLP241BP/TLP241BPF 光继电器具有高度可靠的过温保护和过压保护功能,适用于多种工业应用。虽然该产品在可靠性方面表现出色,但在选择使用时,建议根据具体应用需求进行评估。总体而言,推荐使用TLP241BP/TLP241BPF,尤其是在需要高可靠性的应用场景中。

TLP241BP(D4TP1,E(O参数

参数
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 280mΩ
负载电流额定值 -
输出类型 DC
负载电压 0V~80V
通用封装 4-SMD
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TLP241BP(D4TP1,E(O厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP241BP(D4TP1,E(O数据手册

厂牌 PDF简要描述 下载
TOSHIBA 固态继电器 TOSHIBA TLP241BP(D4TP1,E(O TLP241BP(D4TP1,E(O数据手册

TLP241BP(D4TP1,E(O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.8208
25+ ¥ 19.4405
50+ ¥ 17.6257
71+ ¥ 16.9207
100+ ¥ 15.1785
4000+ ¥ 13.1261
库存: 1955
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.82
