首页  >  产品百科  >  TLP222G(F)

TLP222G(F)

产品分类: 固态继电器
厂牌: TOSHIBA
产品描述: AC,DC 50Ω 0V~350V 120mA 1.15V(DC) DIP-4 通孔安装 4.58mm*6.4mm*3.65mm
供应商型号: TLP222GF-ND
供应商: Digi-Key
标准整包数: 1

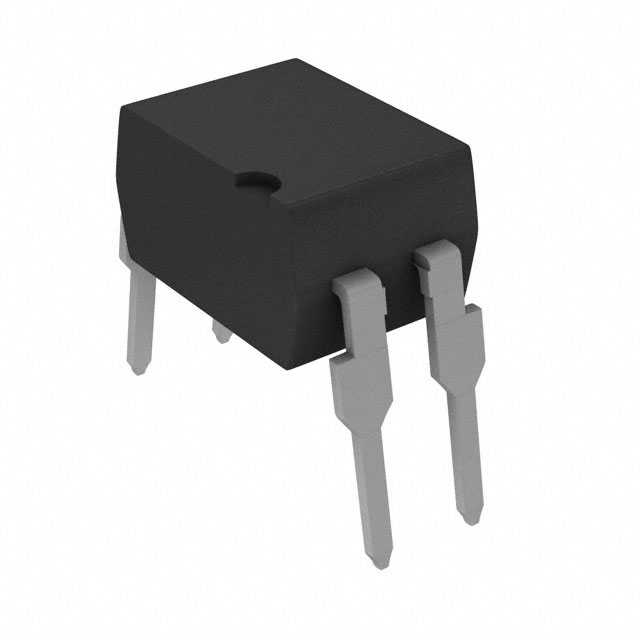

TOSHIBA 固态继电器 TLP222G(F)

TLP222G(F)概述

    Toshiba TLP222G Series: High-Quality Optocouplers for Various Applications

    1. 产品简介


    Toshiba TLP222G系列是光耦合器系列产品,专门用于替换许多应用中的机械继电器。该系列包括两种型号:TLP222G(4针DIP封装,单通道型)和TLP222G-2(8针DIP封装,双通道型)。这些光电耦合器广泛应用于无绳电话、专用小交换机(PBX)、调制解调器等领域。

    2. 技术参数


    | 特性 | 参数 |

    | 峰值断态电压 | 350 V(最小值) |
    | 触发LED电流 | 3 mA(最大值) |
    | 导通电流 | 120 mA(最大值) |
    | 导通电阻(<1秒) | 35 Ω(最大值) |
    | 导通电阻(连续) | 50 Ω(最大值) |
    | 隔离电压 | 2500 Vrms(最小值) |
    | UL认可 | UL 1577,档案号E67349 |
    | cUL认可 | CSA组件接受服务,档案号E67349 |

    3. 产品特点和优势


    TLP222G系列光电耦合器具有双向开关功能,可以替代许多应用中的机械继电器,从而提高系统的可靠性并减少维护成本。此外,其隔离电压高达2500 Vrms,能够在高电压环境下稳定工作,适用于各种严苛的应用环境。这种光电耦合器还具有低导通电阻和高触发LED电流,确保了高效可靠的信号传输。

    4. 应用案例和使用建议


    TLP222G系列光电耦合器广泛应用于无绳电话、专用小交换机(PBX)和调制解调器等领域。在实际应用中,这些光电耦合器可以显著提高系统的可靠性和稳定性。例如,在无绳电话系统中,它们可以用于实现电源控制和信号传输的功能。建议在设计时充分考虑环境温度和电流的影响,以确保产品的最佳性能。

    5. 兼容性和支持


    TLP222G系列光电耦合器采用标准的DIP封装,易于集成到现有的电路设计中。厂商提供详尽的技术支持和文档,帮助用户更好地理解和使用该产品。此外,通过UL和cUL认证,进一步保证了产品的质量和安全性。

    6. 常见问题与解决方案


    - 问题:导通电流过大导致发热严重。
    解决方案:降低驱动电流,并在电路设计中加入适当的散热措施。
    - 问题:隔离电压不足导致信号干扰。
    解决方案:确保正确的安装和布线,避免信号回路的不适当接地。

    7. 总结和推荐


    TLP222G系列光电耦合器凭借其优异的性能和广泛的应用范围,在各类电子设备中具有很高的竞争力。其高可靠性、高隔离电压和紧凑的设计使其成为替换传统机械继电器的理想选择。因此,强烈推荐在需要高效、可靠信号传输的应用中使用TLP222G系列光电耦合器。

TLP222G(F)参数

参数
控制电压 -
开关功能 -
最大导通电阻 50Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.15V(DC)
长*宽*高 4.58mm*6.4mm*3.65mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 管装

TLP222G(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP222G(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 固态继电器 TOSHIBA TLP222G(F) TLP222G(F)数据手册

TLP222G(F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
