TC74HC74AP(F)

产品分类: 触发器
厂牌: TOSHIBA
产品描述: 东芝 触发器芯片, 上升沿触发, 每片芯双元件, 差分输出, 单端输入, 14引脚
供应商型号: TC74HC74AP(F)
供应商: 国内现货
标准整包数: 5

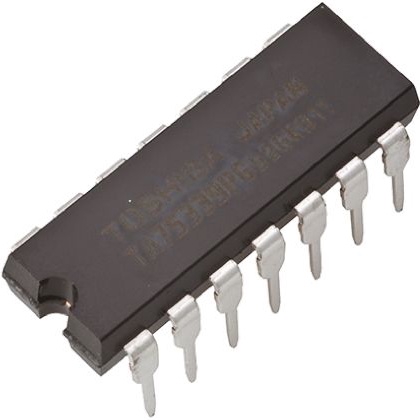

TOSHIBA 触发器 TC74HC74AP(F)

TC74HC74AP(F)概述


    产品简介


    TC74HC74AP/AF 是东芝(Toshiba)推出的一款高性能的CMOS数字集成电路,专为低功耗、高速运行设计。它是一款双D型触发器,具有预设(PRESET)和清零(CLEAR)功能,适用于各种需要时序控制的应用场景。其核心电路采用硅栅极C2MOS技术制造,能够在保持CMOS低功耗的同时实现与同等LSTTL电路相媲美的高速操作。该产品广泛应用于工业自动化、计算机接口、通信系统等领域。

    技术参数


    以下是TC74HC74AP/AF的主要技术规格和性能参数:
    主要性能参数:
    - 工作电压范围:2V 至 6V
    - 最高工作频率(fmax):77 MHz(典型值,VCC=5V)
    - 低功耗:静态电流ICC最大为2μA(Ta=25°C)
    - 高噪声容限:VNIH = VNIL = 28% VCC(最小值)
    输出特性:
    - 驱动能力:可驱动10个LSTTL负载
    - 输出对称阻抗:|IOH| = IOL = 4mA(最小值)
    工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    电气特性:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 高电平输入电压VIH | 1.50 | 3.15 | 4.20 | V |
    | 低电平输入电压VIL | 0.50 | 1.35 | 1.80 | V |
    | 输出高电平电压VOH | 2.0 | 4.4 | 5.9 | V |
    | 输出低电平电压VOL | 0.0 | 0.1 | 0.33 | V |

    产品特点和优势


    独特功能和优势:
    1. 高可靠性:采用先进的硅栅极C2MOS工艺,确保了高可靠性和稳定性。
    2. 低功耗设计:在典型工作条件下,静态电流仅为2μA,非常适合电池供电的应用。
    3. 宽电压范围:支持2V至6V的工作电压,适应多种电源环境。
    4. 高信号完整性:高噪声容限和对称输出阻抗使得信号传输更加稳定可靠。
    5. 兼容性强:引脚和功能与74LS74完全兼容,易于替代和升级。

    应用案例和使用建议


    应用场景:
    1. 时序逻辑电路:常用于构建计数器、分频器等电路。
    2. 状态机设计:适合作为状态寄存器,管理复杂的逻辑状态转换。
    3. 通信接口:可用于构建串行通信协议中的数据同步模块。
    使用建议:
    - 在使用过程中,尽量避免输入电压超出绝对最大额定值(例如VCC范围为-0.5V至+7V),以防止损坏。
    - 输入未使用的引脚时,建议连接到VCC或GND,确保输入状态的确定性。
    - 在高频率应用中,注意PCB布线布局,减少电磁干扰(EMI)。

    兼容性和支持


    兼容性:
    - 与74LS74逻辑门芯片引脚及功能完全兼容,便于直接替换。
    - 支持DIP14和SOP14两种封装形式,满足不同应用需求。
    支持服务:
    - 东芝提供全面的技术文档,包括数据手册、应用笔记和失效模式清单。
    - 客户可通过官方渠道获取产品技术支持和售后服务。

    常见问题与解决方案


    常见问题:
    1. 输出异常:触发器输出不切换。
    - 解决方案:检查输入信号是否符合要求;确认CLK脉冲宽度是否足够。
    2. 发热过高:工作温度超出规定范围。
    - 解决方案:增加散热片或调整工作环境温度,确保在-40°C至+85°C范围内运行。
    3. 电源纹波过大:影响电路正常工作。
    - 解决方案:使用滤波电容稳定电源,建议在VCC和GND之间放置0.1μF陶瓷电容。

    总结和推荐


    综合评估:
    TC74HC74AP/AF是一款兼具高性能和高可靠性的双D型触发器,特别适合对低功耗和宽电压范围有较高要求的应用场景。其高噪声容限、宽温范围和紧凑封装使其成为许多领域的理想选择。
    推荐使用:
    强烈推荐给需要高可靠性和低功耗的开发者和工程师,尤其是对成本敏感但又需要高性能解决方案的项目。其优异的性能和广泛的兼容性使其成为工业级和消费级产品的理想选择。
    如需进一步了解或技术支持,请联系东芝官方销售代表。

TC74HC74AP(F)参数

参数
元件数量 2
传播延迟时间 26ns@ 5V
输入类型 单端
极性 反相,非反相
逻辑系列 HC
最大工作供电电压 6V
Iq-静态电流 2μA
触发器类型 正边沿
输出类型 -
输入电容 -
最小工作供电电压 2V
逻辑功能 D-Type
高电平输出电流 -5.2mA
低电平输出电流 5.2mA
时钟频率 -
长*宽*高 19.25mm*6.4mm*3.5mm
通用封装 PDIP
安装方式 通孔安装

TC74HC74AP(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC74HC74AP(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 触发器 TOSHIBA TC74HC74AP(F) TC74HC74AP(F)数据手册
