TCS40DLR,LF

产品分类: 固态继电器
厂牌: TOSHIBA
产品描述: Hall Effect Sensor 5mA Omnipolar 2.5V/3.3V/5V 3-Pin SOT-23F T/R
供应商型号: TCS40DLR,LF
供应商: 云汉优选
标准整包数: 3000
TOSHIBA 固态继电器 TCS40DLR,LF

TCS40DLR,LF概述

    TCS40DLR 数字输出磁传感器技术手册

    产品简介


    TCS40DLR 是东芝公司推出的一款 CMOS 数字集成电路,属于磁传感器系列。该传感器主要用于检测南北极磁场,并通过开漏输出端口输出数字信号。其主要功能包括南北极检测、开漏输出等。该产品广泛应用于工业自动化、智能家居、汽车电子等领域。

    技术参数


    以下是 TCS40DLR 的详细技术参数:
    - 供电电压:绝对最大值为 -0.5 至 6.0V,正常工作范围为 2.3 至 5.5V。
    - 输出电压:绝对最大值为 -0.5 至 6.0V,正常工作范围为 0 至 5.5V(当 VCC = 0V 或输出阻抗高时)。
    - 输出电流:最大输出电流为 5mA,输出漏电流最大为 0.5μA。
    - 功耗:在 25°C 环境下,最大功耗为 1W(安装在 FR4 板上)。
    - 存储温度范围:-65°C 至 150°C。
    - 操作温度范围:-40°C 至 85°C。
    - 磁通密度:在 VCC = 2.3 至 3.6V 下,磁通密度操作点 BONN 为 3.4 至 4.4mT,释放点 BOFFN 为 0.9 至 2.0mT。
    - 迟滞:磁通密度迟滞 BH 为 1.4mT。

    产品特点和优势


    TCS40DLR 具有以下几个显著特点和优势:
    - 开漏输出:可以方便地与各种逻辑电平兼容。
    - 南北极检测:能够准确检测南北极磁场,适用于多种磁传感器应用场景。

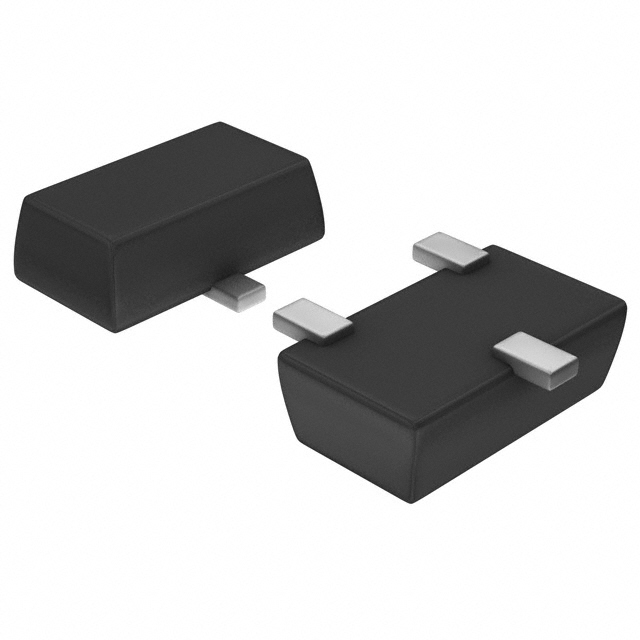

    - 紧凑设计:采用 SOT-23F 封装,体积小巧,易于集成。
    - 高可靠性:经过严格测试,确保在不同环境下的稳定运行。

    应用案例和使用建议


    应用案例
    TCS40DLR 可以用于多种磁传感器应用场景,例如:
    - 智能门锁:通过检测磁力变化实现门锁状态监控。
    - 工业自动化:用于位置检测和控制。
    - 汽车电子:用于车辆防盗系统和行驶安全监测。
    使用建议
    为了获得最佳性能,请注意以下几点:
    - 电容连接:根据手册建议,在设备附近连接一个 0.47μF 的电容,以提高稳定性。
    - 环境适应性:确保工作温度在 -40°C 至 85°C 范围内,避免极端条件下的损坏。
    - 磁感应方向:传感器只能感知垂直于表面的均匀磁场,安装时需注意方向。

    兼容性和支持


    TCS40DLR 与多种电子设备和平台兼容,具体兼容性请参考官方手册。东芝公司提供详尽的技术支持和售后服务,包括可靠性测试报告和故障率估算,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:电源电压超出规定范围。
    - 解决方案:确保供电电压在 2.3V 至 5.5V 之间,避免过高或过低的电压对设备造成损害。
    - 问题2:输出信号不稳定。
    - 解决方案:检查外围电路,特别是电容连接情况,确保满足手册要求。

    总结和推荐


    总体来看,TCS40DLR 是一款功能强大且性能稳定的磁传感器,非常适合用于各种需要磁场检测的应用场景。它具有优秀的电气特性和紧凑的设计,能够很好地满足工业自动化、智能家居等领域的需求。强烈推荐使用该产品进行相关项目开发。
    通过以上分析,我们对 TCS40DLR 的各方面进行了全面评估,认为它是一款值得信赖的产品,可以满足大部分磁传感器应用场景的需求。

TCS40DLR,LF参数

参数
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
长*宽*高 2.9mm*1.8mm*800μm
通用封装 SOT-23F
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TCS40DLR,LF厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TCS40DLR,LF数据手册

厂牌 PDF简要描述 下载
TOSHIBA 固态继电器 TOSHIBA TCS40DLR,LF TCS40DLR,LF数据手册

TCS40DLR,LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
