XC6241A3019R-G

产品分类: LDO稳压器
产品描述: 60dB(1kHz) 900nA Fixed 150mA 1 3V 6V 255mV@ 150mA USPQ-4-B05 贴片安装,黏合安装
供应商型号: 3996149RL
供应商: element14
标准整包数: 5
TOREX SEMICONDUCTOR LDO稳压器 XC6241A3019R-G

XC6241A3019R-G概述


    产品简介


    XC6241系列是一款低功耗的超低供应电流电压调节器,适用于多种电子设备。该系列产品具有高性能和高效率的特点,能够广泛应用于智能仪表、智能卡、可穿戴设备及遥控器等领域。

    技术参数


    - 输出电压范围:1.2V至5.0V(以0.05V为步进)
    - 最大输出电流:150mA
    - 电源电流:0.6μA(待机模式下),9μA(工作模式下)
    - 负载调整率:±20mV
    - 纹波抑制比:60dB@1kHz(高速模式下)
    - 工作环境温度范围:-40°C 至 105°C
    - 输入电压范围:1.6V至6.0V
    - 输出电容:陶瓷电容器

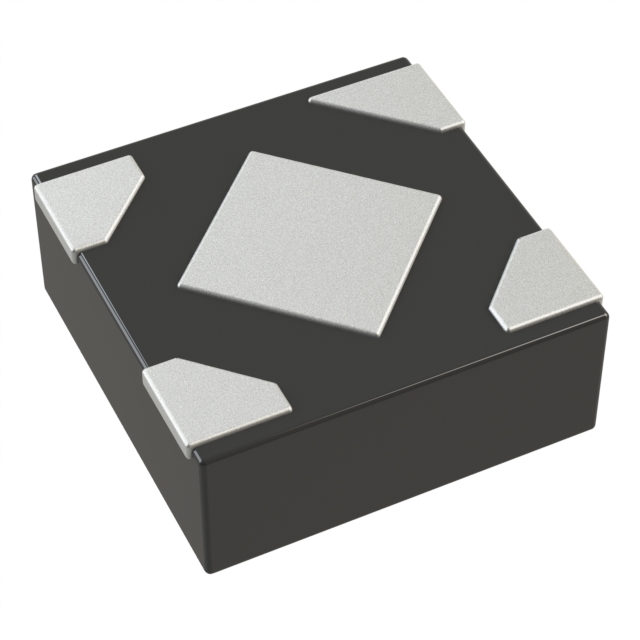

    - 封装类型:USPQ-4B05(1.0×1.0×0.33mm);SSOT-24(2.0×2.1×1.1mm)

    产品特点和优势


    XC6241系列的主要优势在于其低功耗和高精度,可以实现高效率的电压调节。其特有的绿色操作(Green Operation)功能能够在高低速模式之间自动切换,确保低功耗与高响应速度之间的平衡。此外,XC6241系列具有优秀的负载调整率和纹波抑制能力,使其特别适合对稳定性要求高的应用场合。

    应用案例和使用建议


    XC6241系列广泛应用于各种电子设备,如智能仪表、智能卡、可穿戴设备和遥控器。例如,在智能仪表中,XC6241系列可以提供稳定的电压输出,提高设备的整体性能和可靠性。在实际应用中,为了确保最佳性能,建议用户使用推荐的陶瓷电容器作为输入和输出电容,并且遵循制造商的推荐使用条件,以避免电容有效值不足导致的输出电压不稳定问题。

    兼容性和支持


    XC6241系列的输出电容支持陶瓷电容器,这类电容器具有较低的ESR(等效串联电阻),有利于系统的稳定运行。厂商提供了详细的文档和技术支持,以帮助用户正确选择和使用相关的电子元器件。

    常见问题与解决方案


    - 问题1:在轻载情况下,输出电压不稳。
    - 解决方案:检查输出电容是否符合制造商推荐的有效值,并确认使用的是正确的陶瓷电容器。

    - 问题2:启动时输出电流受限。
    - 解决方案:确保启动序列的设计合理,避免电流超过折返曲线导致启动失败。

    总结和推荐


    综上所述,XC6241系列凭借其卓越的性能和灵活性,成为众多应用场合的理想选择。其低功耗、高精度和自动模式切换功能使得它在智能仪表、智能卡、可穿戴设备和遥控器等领域表现出色。因此,强烈推荐用户在这些应用场景中使用XC6241系列电压调节器。

XC6241A3019R-G参数

参数
最大输出电压 -
输出类型 Fixed
Iq-静态电流 900nA
负载调节 -
稳压器数量 1
极性 -
输出电流 150mA
最大压差@电流 255mV@ 150mA
最大输入电压 6V
最小输出电压 3V
纹波抑制-PSRR 60dB(1kHz)
最小输入电压 -
线路调节 -
通用封装 USPQ-4-B05
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6241A3019R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6241A3019R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6241A3019R-G XC6241A3019R-G数据手册

XC6241A3019R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.1106
10+ ¥ 3.3354
100+ ¥ 2.45
500+ ¥ 2.03
1000+ ¥ 1.47
5000+ ¥ 1.35
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 20.55
直接购买
加入购物车
