XC6901D101PR-G

产品分类: LDO稳压器
产品描述: 45dB(1kHz) 200μA Fixed 200mA 1 1V 2.4V 1V 12.4V 1.4V@ 20mA 20 mV 0.01%/V SOT-89-5 贴片安装,黏合安装
供应商型号: 3535578
供应商: 海外现货
标准整包数: 1

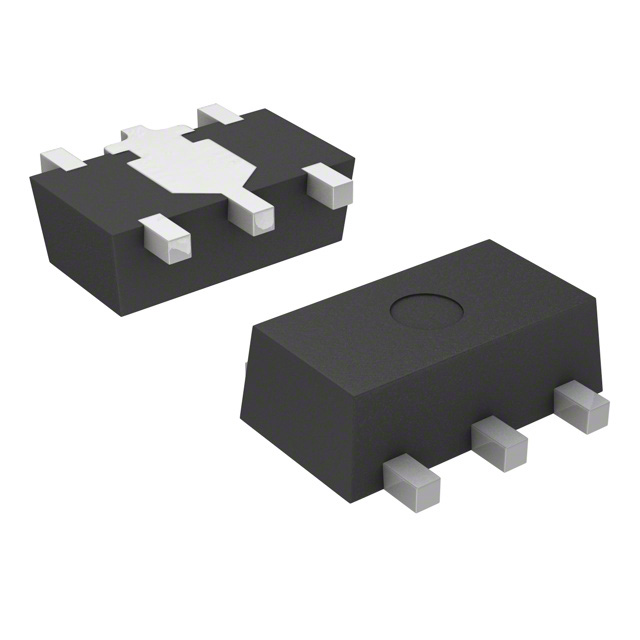

TOREX SEMICONDUCTOR LDO稳压器 XC6901D101PR-G

XC6901D101PR-G概述


    产品简介


    XC6901 系列是来自 Torex Semiconductor 的一款负电压 CMOS 调节器,适用于多种电子产品。这款负电压调节器的主要功能包括提供稳定的负电压输出,并具备低功耗、高精度和温度稳定性等特点。它特别适合于无线局域网模块、数码相机及移动设备等领域。XC6901 系列产品具备强大的保护电路设计,如过电流保护、过热保护等,使其在多种恶劣环境下依然能够稳定运行。

    技术参数


    - 最大输出电流:200mA
    - 输入电压范围:-2.4V 至 -12.4V
    - 输出电压范围:-0.9V 至 -12.0V
    - 输出电压精度:
    - \( V{\text{OUT}} < -2.0 \)V 时,精度为 ±1.5%
    - \( V{\text{OUT}} \geq -2.0 \)V 时,精度为 ±0.03V
    - 温度稳定性:典型值 ±50ppm/℃
    - 过电流保护:最大 350mA
    - 过热保护:关断温度 150℃,恢复温度 125℃
    - 待机电流:小于 0.1μA
    - 封装形式:SOT-25, SOT-89-5, USP-6C
    - 工作温度范围:-40℃ 至 +85℃

    产品特点和优势


    XC6901 系列具备多方面的优点:
    - 高精度和稳定性:输出电压精度高,且温度稳定性出色。
    - 强大保护机制:包含过电流保护和过热保护,确保设备安全。
    - 低功耗设计:在不同工作条件下具备低功耗特性。
    - 宽输入电压范围:能够适应多种电源环境。
    - 易用性:CE 输入端可以控制启停,操作简便。

    应用案例和使用建议


    XC6901 系列常用于无线局域网模块、数码相机及各种便携式设备中。具体应用场景包括:
    - 负电源供应:例如用于便携设备中的负电源管理。
    - 模块化设备:适合需要负电压的模块化产品,如无线局域网模块。
    使用建议:
    - 选择合适电容器:使用陶瓷电容器以确保系统稳定。
    - 注意环境温度:考虑产品在高温和低温环境下的表现,必要时采取额外散热措施。
    - 正确的启动顺序:按照手册要求连接输入电容和输出电容,以确保软启动功能正常工作。

    兼容性和支持


    XC6901 系列产品可与其他标准陶瓷电容器兼容,确保其在多种应用场景中的广泛适用性。Torex Semiconductor 提供详尽的技术支持文档和客户服务,帮助客户解决在使用过程中遇到的各种问题。此外,产品符合欧盟RoHS标准,是绿色环保的选择。

    常见问题与解决方案


    - Q:产品在高负载情况下过热如何处理?
    - A: 当检测到内部温度达到预设阈值时,内置的热关断电路会自动关闭设备,防止进一步损坏。待温度下降后,设备会自动重启。可以通过外部散热设计(如散热片)来降低温度,延长设备使用寿命。

    - Q:如何正确设置 CE 输入信号以实现开关控制?
    - A: 在启用模式下,CE 输入电压需高于 1.2V。而在关闭模式下,CE 输入电压需低于 0.4V。通过控制 CE 输入信号,用户可以在多种应用场合中灵活切换设备状态。

    总结和推荐


    综上所述,XC6901 系列凭借其高精度、稳定性和多样化的保护机制,在负电压调节器市场中具有显著的竞争优势。无论是用于消费电子还是工业应用,这款产品都是理想的选择。我们强烈推荐在涉及负电压需求的应用场景中采用 XC6901 系列产品。

XC6901D101PR-G参数

参数
最大压差@电流 1.4V@ 20mA
最小输入电压 2.4V
最小输出电压 1V
极性 -
最大输出电压 1V
输出电流 200mA
纹波抑制-PSRR 45dB(1kHz)
Iq-静态电流 200μA
最大输入电压 12.4V
线路调节 0.01%/V
输出类型 Fixed
稳压器数量 1
负载调节 20 mV
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6901D101PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6901D101PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6901D101PR-G XC6901D101PR-G数据手册

XC6901D101PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
