XC6215B332NR-G

产品分类: LDO稳压器
产品描述: 800nA 正极 Fixed 200mA 1.5V 3.3V 6V 420mV@ 100mA 70mV 0.15%/V SC-82 贴片安装,黏合安装
供应商型号: 3535252
供应商: 海外现货
标准整包数: 1

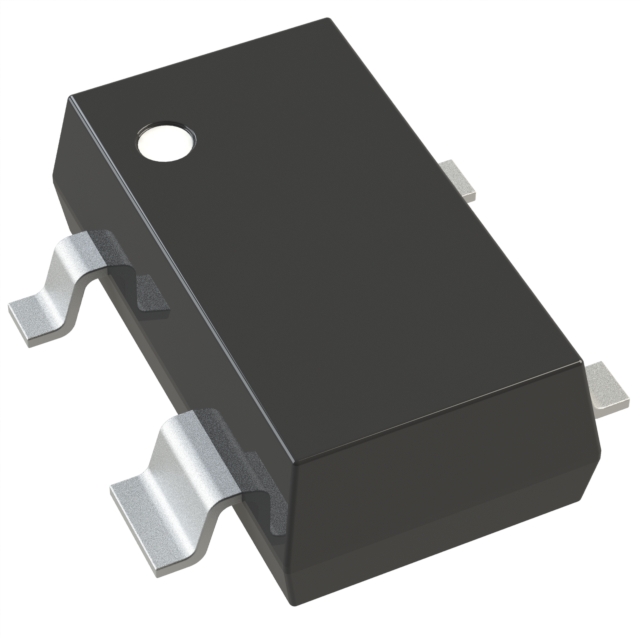

TOREX SEMICONDUCTOR LDO稳压器 XC6215B332NR-G

XC6215B332NR-G概述

    # XC6215系列低压差线性稳压器技术手册解析

    产品简介


    XC6215系列是一款高精度、低噪声的正向电压低压差线性稳压器(LDO),采用CMOS工艺制造,专为需要高密度安装的应用场景设计,如智能手机、便携式游戏机、数码相机及音频设备等。该系列产品具有多种封装形式,包括USP-4、USP-3、USPN-4、USP-6B06和SSOT-24,可实现紧凑型设计,同时具备低功耗和高性能输出。
    主要功能
    - 输出电压范围:0.9V至5.0V,以0.1V步进调整;
    - 内置短路保护电路;
    - CE引脚支持开/关控制功能,典型待机电流小于0.1μA;
    - 工作温度范围宽广,适合极端环境条件;
    - 兼容低等效串联电阻(ESR)陶瓷电容器,提供更稳定的输出。

    技术参数


    以下是关键的技术规格汇总:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 1.5 6.0 | V |
    | 输出电压精度 | ±2% ±30mV
    | 空载电流 | 0.8 1.5 | μA |
    | 最大输出电流 | 200 300 | mA |
    | 待机电流 | 0.01 0.1 | μA |
    | 滴漏电压 | 320 420 | mV |
    | 封装类型 | USP-4 | USPN-4 | USP-3 | SOT-25 | SSOT-24 | USP-6B06 |
    此外,XC6215系列还符合欧盟RoHS指令要求,无铅且环保。

    产品特点和优势


    XC6215系列凭借以下几点在市场上脱颖而出:
    - 极低的工作电流,仅为0.8μA(典型值),显著降低系统整体能耗;
    - 支持CE引脚功能,允许通过外部信号开启或关闭稳压器,从而进一步减少不必要的电力消耗;
    - 宽泛的工作温度范围(-40°C至+85°C),确保在恶劣环境下也能稳定运行;
    - 高度精确的输出电压调节能力,结合内置的精密参考电压源和误差放大器,保证优异的精度表现;
    - 兼容低成本且高效的陶瓷电容器作为输出滤波元件。
    应用案例与使用建议
    XC6215系列适用于各类便携式消费电子产品,比如:
    - 智能手机和平板电脑;
    - 游戏机、数码相框;
    - 数码摄像机和录音设备。
    在实际应用中,用户应确保输入电容器和输出电容器均靠近芯片放置,这样可以有效抑制高频噪声并提升系统的稳定性。另外,在选择负载电阻时需注意不要超过最大允许值,避免过热损坏。

    兼容性和支持


    该产品与其他主流电子组件良好兼容,并且厂商提供了详尽的技术文档和支持服务,涵盖样品申请、技术支持以及售后服务等方面。如果需要特定定制解决方案,则可以通过官方渠道联系销售代表获取帮助。
    常见问题解答
    以下是几个常见的使用疑问及其对应的解决方案:
    1. 问:如何判断XC6215是否处于正常工作状态?
    答:检查是否有任何报警指示灯亮起或异常行为发生。通常情况下,当所有连接正确且电源供应适当后,器件将自动进入正常模式。
    2. 问:为何我的设备偶尔会出现短暂断连现象?
    答:这可能是由于瞬态响应期间的电压波动导致的。为改善此状况,请增加额外的去耦合电容到关键节点上。
    3. 问:能否长期闲置不用该芯片吗?
    答:可以。但在长时间不使用之前,最好先断开电源连接以防意外启动。
    总结与推荐
    综上所述,XC6215系列以其卓越的技术指标、灵活的设计灵活性以及出色的性价比成为众多设计师的理想选择。无论是对于追求高性能的小型化项目还是对成本敏感的大批量生产而言,它都提供了强有力的支持。因此,我们强烈推荐此款产品用于需要稳定供电的应用场合。

XC6215B332NR-G参数

参数
Iq-静态电流 800nA
最大输入电压 6V
极性 正极
线路调节 0.15%/V
稳压器数量 -
最大压差@电流 420mV@ 100mA
输出电流 200mA
最大输出电压 3.3V
纹波抑制-PSRR -
输出类型 Fixed
最小输入电压 1.5V
负载调节 70mV
最小输出电压 -
通用封装 SC-82
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6215B332NR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6215B332NR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6215B332NR-G XC6215B332NR-G数据手册

XC6215B332NR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
