XC6209F332PR-G

产品分类: LDO稳压器
产品描述: 70dB(10kHz) 50μA 正极 Fixed 300mA 1 3.3V 2V 3.3V 10V 250mV@ 100mA 100mV 0.2%/V SOT-89-5 贴片安装,黏合安装
供应商型号: 3535215
供应商: 海外现货
标准整包数: 1

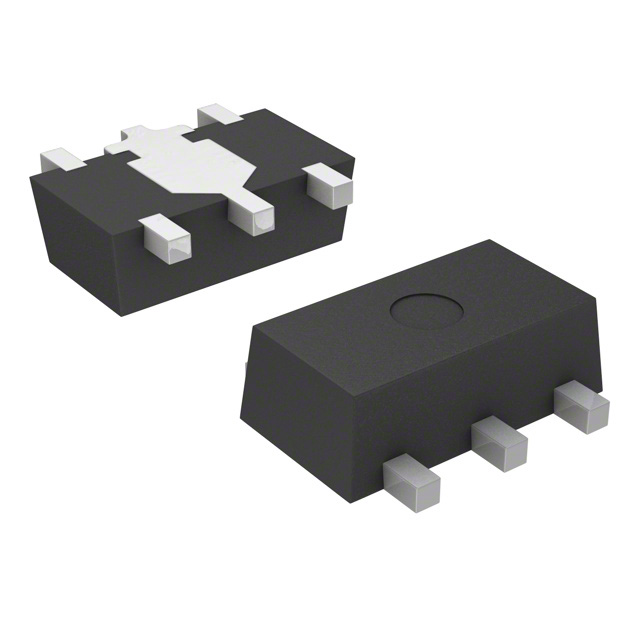

TOREX SEMICONDUCTOR LDO稳压器 XC6209F332PR-G

XC6209F332PR-G概述

    高速低噪声低压差线性稳压器——XC6209系列

    产品简介


    XC6209系列是高速低噪声低压差(LDO)线性稳压器,由CMOS工艺制造。它具有高纹波抑制能力和低压差,适用于多种便携式和高性能电子产品中。XC6209系列不仅提供精确的电压输出,而且能有效降低功耗并提高系统稳定性。

    技术参数


    - 最大输出电流:150mA(E到H型可达300mA)
    - 压差电压:60mV@30mA;200mV@100mA
    - 最大输入电压:10V
    - 输出电压范围:0.9V~6.0V(0.05V步进)
    - 输出电压精度:±2%(VOUT>1.5V),±30mV(VOUT≤1.5V)
    - 空载电流:25μA(典型值)
    - 待机电流:小于0.1μA(典型值)
    - 纹波抑制比:70dB(10kHz)
    - 工作温度范围:-40℃~+85℃
    - 兼容低ESR陶瓷电容器
    - 封装形式:SOT-25、USP-6B、SOT-89-5
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6209系列具备多项优势,如:
    - 高精度输出电压:提供0.05V步进,确保电压调节的精确度。
    - 低功耗:待机电流极低,显著降低了整体功耗。
    - 稳定的输出:采用低ESR陶瓷电容器,即使在负载波动下也能保持稳定输出。
    - 保护机制完善:集成电流限制和短路保护,增强了系统的可靠性。
    - 兼容性好:与多种封装兼容,便于安装和替换。

    应用案例和使用建议


    XC6209系列广泛应用于多个领域,包括智能手机、便携游戏机、数码相机、音频设备、参考电压源及多功能电源等。以下是几个典型的使用场景:
    - 智能手机:利用其低功耗特性,为手机内部组件提供稳定可靠的电源。
    - 数码相机:保证高精度的电压输出,提升成像质量。
    - 多用途电源:适应不同设备的电源需求,灵活多变。
    使用建议:
    - 确保输入电压满足最低要求(至少比输出电压高出2V)以避免超出工作范围。
    - 根据具体的应用场景选择合适的输出电压和封装类型。
    - 使用低ESR陶瓷电容器作为输出滤波器,以进一步提高输出稳定性。

    兼容性和支持


    XC6209系列与市面上大多数低ESR陶瓷电容器兼容,能够广泛应用于各种设备中。厂商提供详尽的技术文档和支持服务,以帮助用户解决潜在的技术难题。

    常见问题与解决方案


    - 问题1:设备启动时输出电压不稳定。
    - 解决方案:检查输入电压是否满足最低要求,并确认输入电容是否为低ESR陶瓷电容器。

    - 问题2:功耗较高。
    - 解决方案:选用合适的工作模式,并尽量减少待机时间。

    总结和推荐


    XC6209系列凭借其高精度、低功耗和完善的保护机制,在众多应用中表现出色。无论是在智能手机、数码相机还是其他便携式设备中,这款LDO线性稳压器都能发挥关键作用。因此,强烈推荐给需要高性能电源管理的用户和开发者。

XC6209F332PR-G参数

参数
负载调节 100mV
纹波抑制-PSRR 70dB(10kHz)
输出类型 Fixed
最大输入电压 10V
最小输入电压 2V
输出电流 300mA
Iq-静态电流 50μA
线路调节 0.2%/V
最大输出电压 3.3V
极性 正极
最大压差@电流 250mV@ 100mA
稳压器数量 1
最小输出电压 3.3V
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6209F332PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6209F332PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6209F332PR-G XC6209F332PR-G数据手册

XC6209F332PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1831
10+ ¥ 2.4114
100+ ¥ 2.1606
500+ ¥ 2.1606
1000+ ¥ 2.1221
2500+ ¥ 2.1221
5000+ ¥ 2.1221
库存: 523
起订量: 21 增量: 0
交货地:
最小起订量为:10
合计: ¥ 24.11
