首页  >  产品百科  >  XC6220B121PR-G

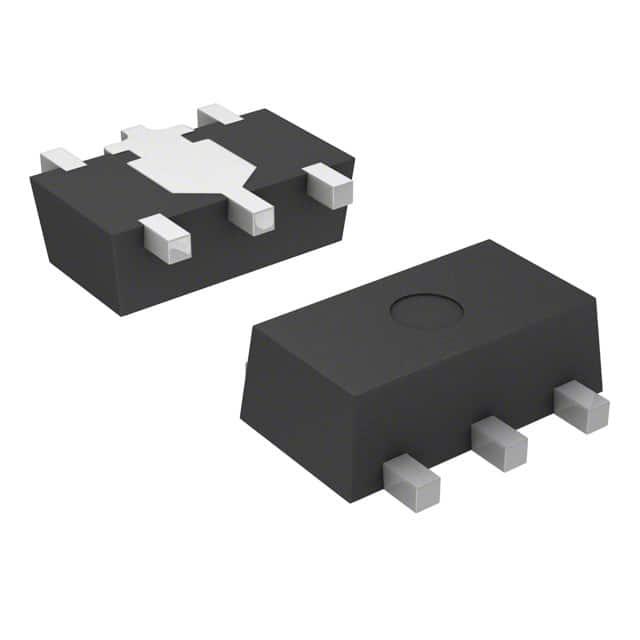

XC6220B121PR-G

产品分类: LDO稳压器
产品描述: 50dB(1kHz) 18μA 正极 Fixed 1A 1 1.2V 1.6V 1.2V 6V 460mV@ 1A 45mV 0.2%/V SOT-89-5 贴片安装,黏合安装
供应商型号: CSJ-ST28707241
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6220B121PR-G

XC6220B121PR-G概述

    XC6220系列低噪声高速低压降大电流CMOS稳压器

    产品简介


    XC6220系列是一款高度准确、低噪声、高速、低压降、大电流的CMOS稳压器,具有“绿色操作”功能。该系列产品集成了电压参考、误差放大器、限流器、涌流保护电路及相位补偿电路以及驱动晶体管。XC6220系列的显著特点是集成的驱动晶体管具有极低的导通电阻,支持高达1A的输出电流。此外,“绿色操作”功能可以在高速模式和节能模式之间自动切换,从而延长电池寿命。

    技术参数


    - 最大输出电流:1000mA(典型值为1200mA)
    - 漏电流:20mV@100mA (VOUT=3.0V),60mV@300mA (VOUT=3.0V)
    - 输入电压范围:1.6V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V(以0.05V为增量)
    - 精度:±1% (VOUT≥2.0V),±20mV (VOUT<2.0V)
    - 低功耗:8μA(典型值)在节能模式下,50μA(典型值)在高速模式下
    - 工作温度范围:-40℃ ~ +85℃
    - 热关断:检测150℃,释放135℃(典型值)
    - 涌流保护:最大700mA
    - 兼容电容器:陶瓷电容器

    产品特点和优势


    XC6220系列的主要优势在于其高度的准确性和稳定性,特别是在输出电流较大时。该系列采用先进的CMOS技术,提供优秀的负载调整能力和线性调整能力。其“绿色操作”功能使系统能够在高效率和低功耗模式之间自动切换,非常适合移动设备和便携式电子产品。XC6220系列还具有内置过流保护和热关断功能,确保在极端条件下的稳定运行。

    应用案例和使用建议


    XC6220系列广泛应用于消费电子领域,例如CD-ROM、DVD、HDD驱动器、MID、UMPC、数码相机、摄像机以及便携式音频视频设备。为了获得最佳性能,建议将输入电容(CIN)连接在VIN引脚和VSS引脚之间,输出电容(CL)尽可能靠近VOUT引脚和VSS引脚。根据不同的输出电压范围,选择合适的输入电容和输出电容值。例如,在1.00V至1.45V的输出电压范围内,推荐使用47μF的输入电容和47μF或22μF的输出电容。

    兼容性和支持


    XC6220系列与陶瓷电容器兼容,能够实现稳定的相位补偿。XC6220B/D系列在VOUT引脚被拉低到VSS电平时具有自放电电阻,可以缩短VOUT引脚达到VSS电平的时间。此外,XC6220系列符合欧盟RoHS标准,不含卤素和锑,具有环保特性。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查输入电容和输出电容是否正确连接,并确保选用的电容值适合当前的输出电压范围。

    - 问题:输出电流异常
    - 解决方法:确认限流器是否正常工作,检查是否有短路现象,并确保散热措施得当。

    总结和推荐


    综上所述,XC6220系列是一款高性能的低噪声、高速、低压降、大电流CMOS稳压器。它不仅具备出色的电气特性,还具备多种保护功能,使其适用于广泛的消费电子设备。对于需要高效、稳定电源管理的应用场合,推荐使用XC6220系列稳压器。该系列产品凭借其独特的功能和优势,具有很强的市场竞争力。

XC6220B121PR-G参数

参数
输出类型 Fixed
Iq-静态电流 18μA
稳压器数量 1
极性 正极
线路调节 0.2%/V
输出电流 1A
最大输出电压 1.2V
最小输出电压 1.2V
纹波抑制-PSRR 50dB(1kHz)
负载调节 45mV
最大压差@电流 460mV@ 1A
最大输入电压 6V
最小输入电压 1.6V
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6220B121PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6220B121PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6220B121PR-G XC6220B121PR-G数据手册

XC6220B121PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8096 ¥ 6.8569
库存: 130
起订量: 62 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.85
直接购买
加入购物车
