XC6221B102MR-G

产品分类: LDO稳压器
产品描述: 70dB(1kHz) 50μA 正极 Fixed 200mA 1 1V 1.6V 1V 6V 650mV@ 100mA 40mV 0.2%/V SOT-25 贴片安装,黏合安装
供应商型号: 3535333
供应商: 海外现货
标准整包数: 5

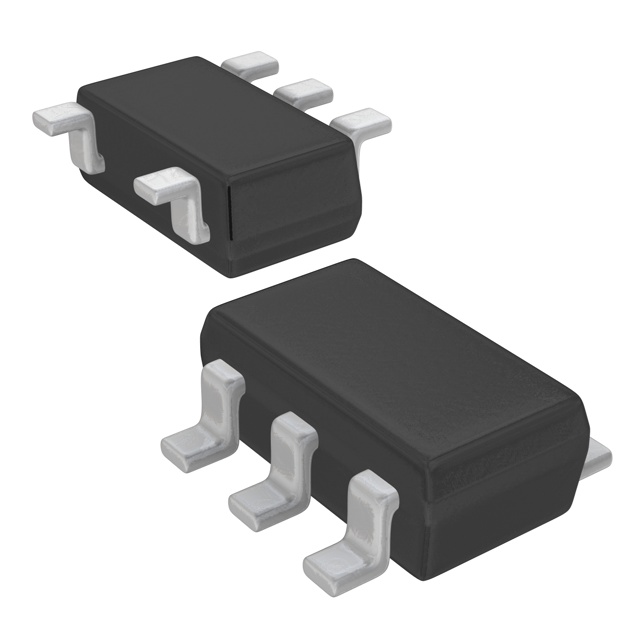

TOREX SEMICONDUCTOR LDO稳压器 XC6221B102MR-G

XC6221B102MR-G概述

    XC6221 系列低压差线性稳压器

    1. 产品简介


    XC6221 系列是一种高精度、低噪声、高速、低压差的 CMOS 调节器。该系列特别适用于智能手机、便携式游戏机、数码相机、音频设备等移动设备。产品具备优秀的性能,确保了稳定的工作环境和广泛的应用范围。

    2. 技术参数


    - 最大输出电流:200mA(典型值高达250mA)
    - 压降电压:80mV(@ IOUT=100mA, VOUT=3.0V)
    - 输入电压范围:1.6V ~ 6.0V
    - 输出电压范围:0.80V ~ 5.00V(以0.05V为步进)
    - 精度:±2%(VOUT >1.50V),±30mV(VOUT ≦1.45V)
    - 低功耗:25μA(典型值)
    - 待机电流:小于0.1μA
    - 高纹波抑制率:70dB @ 1kHz
    - 封装:USP-4, SOT-25, SSOT-24, USPN-4
    - 工作温度范围:-40°C ~ +85°C

    3. 产品特点和优势


    XC6221 系列具有以下特点和优势:
    - 高精度和低噪声:压降电压低至80mV,适用于多种电源应用。
    - 高纹波抑制率:70dB @ 1kHz,有效抑制外部噪声干扰。
    - 低功耗:在工作状态下仅需25μA,适合电池供电设备。
    - 快速响应:得益于内部补偿电路,可以实现快速的负载瞬态响应。
    - 高可靠性:符合欧盟RoHS标准,无卤素,环保且安全。

    4. 应用案例和使用建议


    XC6221 系列广泛应用于智能设备和便携设备中,例如智能手机、平板电脑、便携式游戏机等。其典型的电路应用包括稳压电源设计。为了确保最佳性能,建议使用低ESR陶瓷电容作为输出电容,并保持输入电容(CIN)靠近IC引脚。

    5. 兼容性和支持


    XC6221 系列与多种封装(USP-4, SOT-25, SSOT-24, USPN-4)兼容,方便设计师选择最适合的封装形式。此外,厂商提供详细的测试电路和典型性能曲线,便于用户验证产品性能并进行应用开发。

    6. 常见问题与解决方案


    - 问题1:如何设置正确的输出电压?
    解决方法:通过调整电阻分压器 R1 和 R2 的阻值来设定所需的输出电压。具体公式为:\[ V{OUT} = V{REF} \times \left(1 + \frac{R2}{R1}\right) \]
    - 问题2:输出电压不稳定怎么办?
    解决方法:检查输出电容(CL)的值是否符合应用要求。如不符合,请更换符合要求的电容。
    - 问题3:待机电流过高如何处理?
    解决方法:检查系统是否存在不必要的漏电流路径。确保所有器件都处于正常工作状态。

    7. 总结和推荐


    XC6221 系列以其出色的精度、低噪声和高速响应特性,成为移动设备和便携设备的理想电源管理解决方案。建议在相关应用中积极采用,以确保设备的高效能运行。其广泛的适用性和可靠性使其成为市场上极具竞争力的产品之一。

XC6221B102MR-G参数

参数
稳压器数量 1
最大输出电压 1V
输出电流 200mA
最大输入电压 6V
输出类型 Fixed
线路调节 0.2%/V
负载调节 40mV
极性 正极
最小输出电压 1V
纹波抑制-PSRR 70dB(1kHz)
最小输入电压 1.6V
Iq-静态电流 50μA
最大压差@电流 650mV@ 100mA
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6221B102MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6221B102MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6221B102MR-G XC6221B102MR-G数据手册

XC6221B102MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
