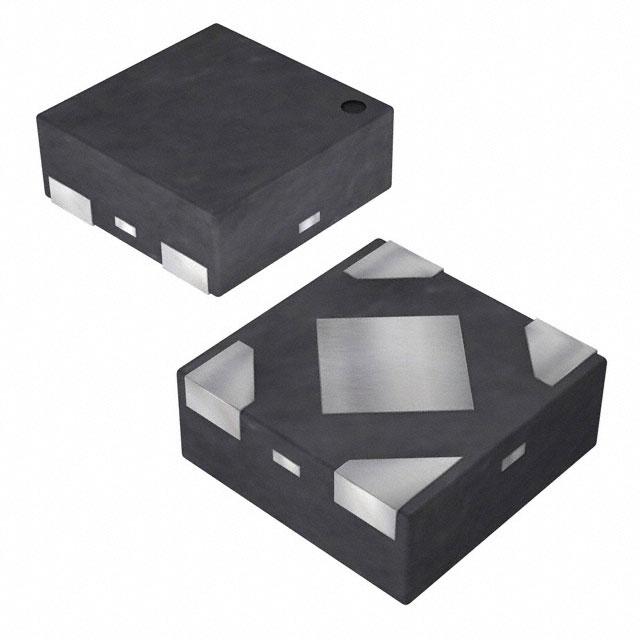

XC6223H331GR-G

产品分类: LDO稳压器
产品描述: 80dB(1kHz) 220μA 正极 Fixed 300mA 1 3.3V 1.6V 3.3V 5.5V 305mV@ 300mA 45mV 0.1%/V USP-4 贴片安装
供应商型号: 3535374
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6223H331GR-G

XC6223H331GR-G概述

    XC6223 系列高精度低压差稳压器

    产品简介


    XC6223 系列是高性能低压差(LDO)稳压器,专为数字相机、智能手机、便携式游戏机、模块(无线通信、摄像头等)、录音笔、移动设备及终端、蓝牙、无线局域网和数字电视调谐器等设备设计。该系列稳压器集成了防浪涌电流保护电路,具有高精度、低噪声、高纹波抑制比、低功耗等特点。

    技术参数


    XC6223 系列的主要技术参数如下:
    - 最大输出电流: 300mA
    - 输入电压范围: 1.6V 至 5.5V
    - 输出电压:
    - 2.0V 至 4.0V(精度±1%)
    - 1.2V 至 1.95V(精度±20mV),以 0.05V 增量
    - 压降电压: 200mV @ IOUT = 300mA (VOUT = 3.0V)
    - 低功耗: 100μA
    - 待机电流: 0.01μA
    - 高纹波抑制比: 80dB @ f=1kHz
    - 保护电路:
    - 限流(400mA)
    - 短路保护
    - 过热保护
    - 浪涌电流保护
    - 低 ESR 电容: CIN = 1.0μF, CL = 1.0μF
    - CE 功能: 高电平有效
    - 工作温度范围: -40℃ 至 105℃
    - 封装类型: USPQ-4B03, USP-4, SSOT-24, SOT-25, SOT-89-5
    - 环保标准: 欧盟RoHS标准合规,无铅

    产品特点和优势


    XC6223 系列的优势在于其高精度输出、低噪声、高纹波抑制比以及低功耗。这些特性使其成为各种消费电子设备的理想选择。特别是其内置的防浪涌电流保护电路,可以有效防止启动时的过冲现象,确保系统稳定运行。

    应用案例和使用建议


    XC6223 系列广泛应用于各类手持设备,如智能手机和平板电脑。为了保证最佳性能,建议将输入电容 CIN 和输出电容 CL 尽可能靠近电源引脚放置。此外,在高频纹波较大的环境中使用时,需要考虑加入滤波电路以提高纹波抑制效果。
    例如,针对智能手机的设计,可以在 USB 输入端加入XC6223来实现稳定的电源输出。对于模块应用,由于通常需要较小的体积和较高的效率,XC6223凭借其小尺寸和高能效的特点非常适合。

    兼容性和支持


    XC6223 系列支持多种封装形式,可以根据具体的应用需求选择合适的封装类型。厂商提供了详尽的技术支持和维护服务,确保用户能够顺利集成和使用该系列产品。

    常见问题与解决方案


    1. 问题: 设备启动时出现过冲现象。
    - 解决方案: 确保电源输入端连接适当的输入电容 CIN 和输出电容 CL,并且遵循推荐的布线布局。

    2. 问题: 设备在低温环境下无法正常启动。
    - 解决方案: 检查输入电压是否符合规范要求,并确认环境温度未超出芯片的工作范围。
    3. 问题: 设备在某些情况下突然断电。
    - 解决方案: 检查电路是否有短路现象,并考虑增加外部过载保护电路。

    总结和推荐


    XC6223 系列低压差稳压器具备高精度、低噪声和高纹波抑制等优点,非常适合于各类便携式和移动设备。其内置的防浪涌电流保护机制使其在启动过程中更加稳定可靠。因此,对于需要高性能稳压器的应用场合,推荐选用XC6223系列。通过合理的电路设计和选型,XC6223系列能够在众多应用中发挥出色的表现。

XC6223H331GR-G参数

参数
纹波抑制-PSRR 80dB(1kHz)
极性 正极
负载调节 45mV
最大压差@电流 305mV@ 300mA
最大输出电压 3.3V
线路调节 0.1%/V
输出电流 300mA
最小输出电压 3.3V
Iq-静态电流 220μA
输出类型 Fixed
最大输入电压 5.5V
稳压器数量 1
最小输入电压 1.6V
通用封装 USP-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6223H331GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6223H331GR-G数据手册
