XC6229H3311R-G

产品分类: LDO稳压器
产品描述: 80dB(1kHz) 220μA 正极 Fixed 300mA 1 3.3V 1.6V 3.3V 5.5V 260mV@ 300mA 45mV 0.1%/V LGA-4B01 贴片安装,黏合安装
供应商型号: 3535386
供应商: 海外现货
标准整包数: 5

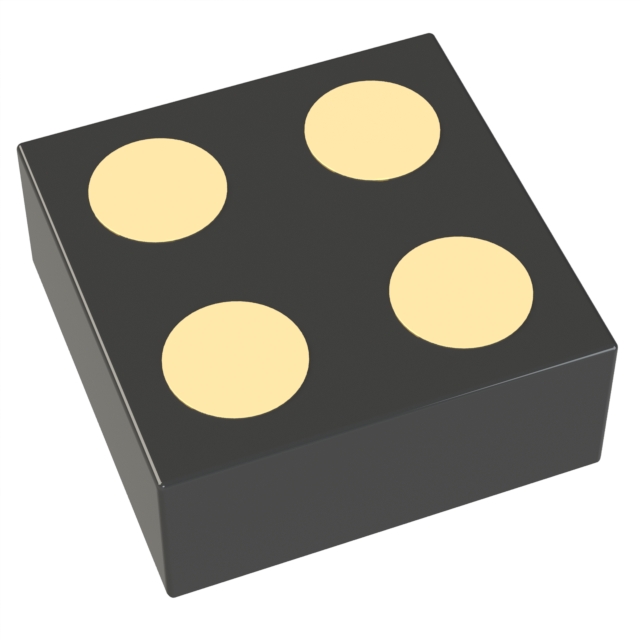

TOREX SEMICONDUCTOR LDO稳压器 XC6229H3311R-G

XC6229H3311R-G概述

    XC6229 系列电子元器件技术手册

    产品简介


    XC6229 系列是一款高精度低噪声的低压差线性稳压器(LDO),专为需要小型化设计的应用而设计。它集成了瞬态电流保护功能,能够在高电流负载条件下保持稳定的输出电压。XC6229 主要应用于移动设备、无线局域网模块、相机模块、智能手机等场景。

    技术参数


    - 最大输出电流: 300mA
    - 输入电压范围: 1.6 ~ 5.5V
    - 输出电压: 2.0 ~ 4.0V(精度 ±1%)
    - 1.2 ~ 1.95V(精度 ±20mV)
    - 0.05V 增量可选
    - 压差电压: 80mV @ IOUT=150mA (VOUT=3.0V)
    - 低功耗: 100μA
    - 待机电流: 0.1μA
    - 纹波抑制: 80dB @ f=1kHz
    - 保护电路: 电流限制 (400mA)
    - 热关断保护
    - 瞬态电流保护
    - 低ESR电容: CIN =1.0μF, CL=1.0μF
    - 温度范围: -40℃ ~ 85℃
    - 封装形式: LGA-4B01 (0.75×0.75×h0.3mm MAX.)

    产品特点和优势


    XC6229 系列具备以下特点和优势:
    - 高精度输出: 输出电压精度高达 ±1%,确保系统稳定性。
    - 超小尺寸: LGA-4B01 封装,非常适合空间受限的设计。
    - 低功耗: 待机电流仅为 0.1μA,适合电池供电的应用。
    - 瞬态电流保护: 内置瞬态电流保护电路,防止过载。
    - 宽工作温度范围: 能在 -40℃ 至 85℃ 的环境中稳定运行。

    应用案例和使用建议


    应用场景:
    - 移动设备终端
    - 无线局域网模块
    - 智能手机及移动电话
    使用建议:
    - 在设计电路时,需将输入电容 CIN 和输出电容 CL 放置在尽可能靠近芯片的位置,以减少线路阻抗的影响。
    - 对于高动态负载的应用,考虑使用更大的输出电容 CL 以改善瞬态响应。
    - 在进行系统设计时,确保输入电压条件满足 VOUT(T)+1.0V 的要求。

    兼容性和支持


    XC6229 系列支持与各种陶瓷电容器兼容,如 CIN=1.0μF 和 CL=1.0μF。Diodes Incorporated 提供全面的技术支持和质量保证,确保产品的长期可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输出电容 CL 是否符合规格要求 |
    | 待机电流过高 | 检查是否有外部干扰或电路短路 |
    | 过热保护触发 | 减少负载电流或改善散热条件 |

    总结和推荐


    XC6229 系列凭借其高精度、低功耗和紧凑封装,使其成为高性能电源管理的理想选择。它不仅适用于移动设备,还适用于其他需要高精度电源管理的应用场景。总体而言,强烈推荐使用 XC6229 系列,特别是对于对空间和性能有严格要求的应用。

XC6229H3311R-G参数

参数
Iq-静态电流 220μA
线路调节 0.1%/V
极性 正极
最大输出电压 3.3V
最小输入电压 1.6V
最小输出电压 3.3V
最大压差@电流 260mV@ 300mA
稳压器数量 1
负载调节 45mV
最大输入电压 5.5V
输出电流 300mA
纹波抑制-PSRR 80dB(1kHz)
输出类型 Fixed
通用封装 LGA-4B01
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6229H3311R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6229H3311R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6229H3311R-G XC6229H3311R-G数据手册

XC6229H3311R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9171
10+ ¥ 1.5104
100+ ¥ 1.3942
500+ ¥ 1.3942
库存: 4032
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.1
直接购买
加入购物车
