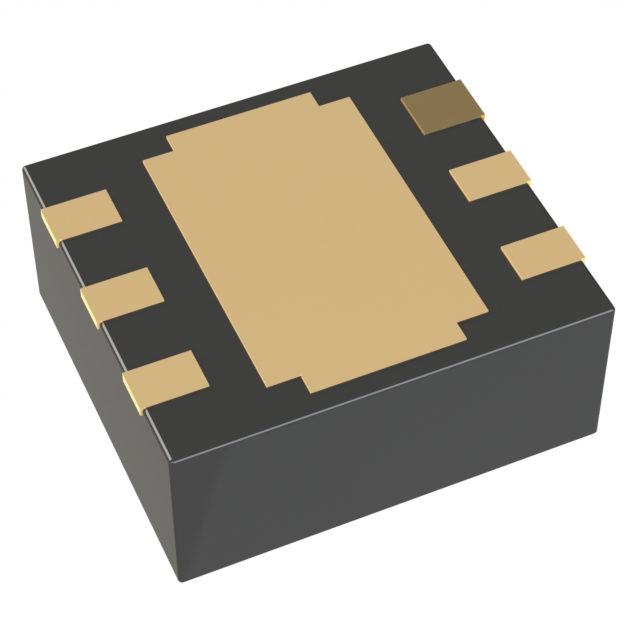

XC6901D251ER-G

产品分类: LDO稳压器
产品描述: 45dB(1kHz) 200μA 负极 Fixed 200mA 1 2.5V 12.4V 2.5V 12.4V 174mV@ 20mA 60mV 0.2%/V DFN 贴片安装,黏合安装
供应商型号: 3535581
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6901D251ER-G

XC6901D251ER-G概述

    XC6901 系列负电压调节器技术手册解析

    1. 产品简介


    XC6901系列是用于产生负电压的CMOS线性稳压器。它具备参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器等功能。XC6901系列产品适用于需要负电源的模块、无线局域网设备、数码相机及移动终端等应用场景。该系列产品通过CE引脚控制开启和关闭状态,有助于降低功耗和提升系统稳定性。

    2. 技术参数


    - 输出电压范围: -0.9V至-12.0V
    - 最大输出电流: 200mA
    - 输入电压范围: -2.4V至-12.4V (当VCE=3.6V时)
    - 精度: 输出电压小于-2.0V时为±1.5%,大于-2.0V时为±0.03V
    - 温度稳定性: ±50ppm/℃
    - CE高电平电压: +1.2V至+3.6V(高电平有效)
    - 压降: 400mV@100mA输出电流
    - 低功耗: 最大100μA
    - 待机电流: 小于0.1μA
    - 保护电路: 包含过电流保护和热关断保护
    - 工作温度范围: -40℃至+85℃
    - 封装类型: SOT-25, SOT-89-5, USP-6C

    3. 产品特点和优势


    - 高精度和稳定性: XC6901系列产品具有较高的输出电压精度和温度稳定性,适合在各种恶劣环境下稳定工作。
    - 低功耗设计: 最大输入电流仅为100μA,且待机电流小于0.1μA,有助于延长电池寿命。
    - 内置保护电路: 配备过电流保护和热关断保护,确保在异常情况下的安全性。
    - 高可靠性: 满足欧盟RoHS标准,无卤素和锑,确保环保要求。

    4. 应用案例和使用建议


    XC6901系列广泛应用于负电源供电模块、无线局域网设备、数码相机以及移动终端等领域。例如,在无线局域网模块中,XC6901可作为稳定的负电压电源供应;在数码相机中,该产品可以提供所需的负电压电源,保证相机正常工作。
    - 使用建议:
    - 电源设计: 建议将输入电容(CIN)和输出电容(CL)放置得离芯片尽可能近,以确保稳定的相位补偿。
    - 温度考虑: 在高温环境中使用时,应注意散热问题,避免长时间满载运行导致芯片过热。
    - 输入电压: 确保输入电压在指定范围内,超出范围可能导致稳压器失效。

    5. 兼容性和支持


    XC6901系列产品与各种常用的负电压电源模块和其他电子元件具有良好的兼容性。制造商提供详尽的技术文档和支持,帮助客户解决在使用过程中可能遇到的问题。此外,用户可以通过联系当地的销售办事处获取进一步的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方法: 检查输入电压是否在指定范围内,确认输出电容(CL)值符合要求,确保接地良好。
    - 问题2: 过热问题。
    - 解决方法: 确认散热措施是否到位,如增加散热片或风扇,确保工作环境温度在规定范围内。
    - 问题3: 待机电流过高。
    - 解决方法: 检查连接线路是否存在漏电现象,确认电容选型是否正确。

    7. 总结和推荐


    XC6901系列产品凭借其高精度、低功耗和内置保护电路等优势,在各类电子设备中表现卓越。尤其适用于需要负电压供电的场合,能够显著提升系统的可靠性和稳定性。鉴于其优异的性能和广泛的适用性,我们强烈推荐XC6901系列产品在各种高端电子产品中使用。

XC6901D251ER-G参数

参数
输出类型 Fixed
Iq-静态电流 200μA
最小输入电压 12.4V
稳压器数量 1
负载调节 60mV
最大压差@电流 174mV@ 20mA
线路调节 0.2%/V
最大输入电压 12.4V
最小输出电压 2.5V
纹波抑制-PSRR 45dB(1kHz)
极性 负极
最大输出电压 2.5V
输出电流 200mA
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6901D251ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6901D251ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6901D251ER-G XC6901D251ER-G数据手册

XC6901D251ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5161
10+ ¥ 4.1789
100+ ¥ 3.7443
500+ ¥ 3.6774
1000+ ¥ 3.6774
2500+ ¥ 3.6106
5000+ ¥ 3.6106
库存: 2870
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 41.78
直接购买
加入购物车
