XC6504A3317R-G

产品分类: LDO稳压器
产品描述: 1.5μA 正极 Fixed 150mA 1 3.3V 1.4V 3.3V 6V 670mV@ 150mA 50mV 0.19%/V USPN-4B02 贴片安装,黏合安装
供应商型号: 3535497
供应商: 海外现货
标准整包数: 5

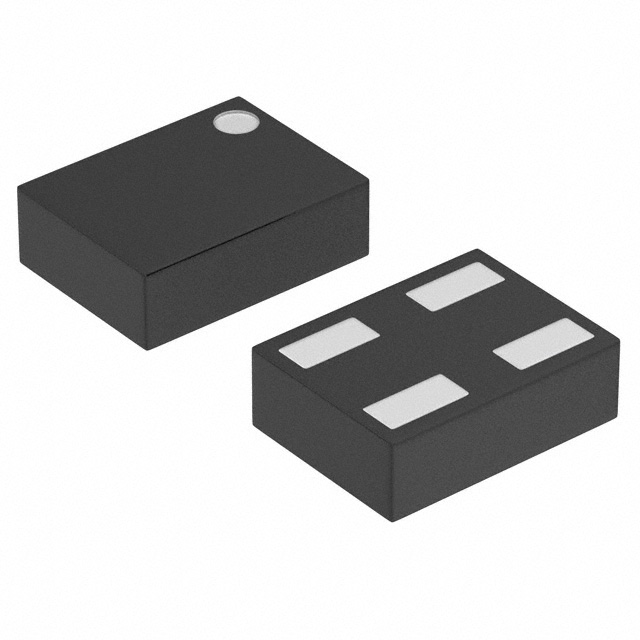

TOREX SEMICONDUCTOR LDO稳压器 XC6504A3317R-G

XC6504A3317R-G概述

    XC6504系列超低功耗电压调节器技术手册

    1. 产品简介


    XC6504系列是一款高精度CMOS电压调节器,其特点是超低功耗,仅为0.6μA。该系列产品特别适用于需要输出电流较小的应用场景,如移动设备、无线局域网模块和相机模块等。XC6504系列采用先进的CMOS技术,确保在负载电流甚至为1μA的情况下仍能提供高精度的输出电压。

    2. 技术参数


    - 输入电压范围:1.4V~6.0V
    - 输出电压范围:1.1V~5.0V(0.1V步进)
    - 输出精度:±0.02V(@VOUT<2.0V),±1%(@VOUT≥2.0V)
    - 温度稳定性:±50ppm/℃
    - 最大输出电流:150mA
    - 低导通电阻:3.3Ω(@VOUT=3.0V)
    - 待机电流:0.01μA
    - 保护功能:电流限制、短路保护
    - 电容要求:低ESR陶瓷电容(兼容无CL电容)
    - 工作环境温度:-40℃~+85℃
    - 封装类型:USPN-4B02、SSOT-24、SOT-25、USPQ-4B04

    3. 产品特点和优势


    XC6504系列的主要优势在于其极低的功耗(0.6μA),这使得它特别适合电池供电设备。此外,它具有内置的相位补偿电路,可以在没有外部电容的情况下保持稳定输出,从而大大节省了PCB空间。该产品还具备CE功能,可以在待机模式下将输出电荷放电至VSS水平,进一步减少了待机电流。

    4. 应用案例和使用建议


    - 移动设备:XC6504系列广泛应用于智能手机和平板电脑中,这些设备通常需要长时间运行而不过度消耗电池电量。
    - 无线局域网:适用于需要低功耗和高稳定性的无线网络模块。
    - 模块设计:在相机和其他小型电子模块中使用,可以显著提升系统的可靠性和续航能力。
    使用建议:
    - 确保输入电容器(CIN)和输出电容器(CL)尽可能靠近IC连接,以减少线路阻抗。
    - 根据环境温度和输入电压选择合适的输出电压值,以确保系统稳定运行。
    - 注意输入电压和电流的变化,避免因过度负载导致的性能下降。

    5. 兼容性和支持


    XC6504系列支持多种封装类型,适用于不同的设计需求。同时,厂商提供了详尽的技术支持文档和售后服务,确保用户能够充分利用该产品的优势。

    6. 常见问题与解决方案


    - Q:当CE引脚未连接时,输出电压会不稳定吗?
    - A:是的,必须通过CE引脚将逻辑信号固定,才能使IC正常工作。如果CE引脚处于打开状态,则输出电压可能变得不稳定。

    - Q:如何快速释放输出电容器上的电荷?
    - A:通过CE引脚输入低电平信号,内部开关会激活并快速放电,确保应用不受电荷引起的意外操作影响。

    7. 总结和推荐


    XC6504系列凭借其超低功耗、高精度和优秀的稳定性,成为一款极具竞争力的产品。其广泛的应用范围和简便的设计灵活性使其成为众多领域的理想选择。强烈推荐在需要低功耗和高精度输出的电子设备中使用XC6504系列电压调节器。

XC6504A3317R-G参数

参数
最大输入电压 6V
最小输出电压 3.3V
纹波抑制-PSRR -
最大压差@电流 670mV@ 150mA
负载调节 50mV
稳压器数量 1
Iq-静态电流 1.5μA
输出电流 150mA
最小输入电压 1.4V
线路调节 0.19%/V
输出类型 Fixed
最大输出电压 3.3V
极性 正极
通用封装 USPN-4B02
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6504A3317R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6504A3317R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6504A3317R-G XC6504A3317R-G数据手册

XC6504A3317R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.6244
100+ ¥ 1.4995
500+ ¥ 1.3995
1000+ ¥ 1.3745
5000+ ¥ 1.3495
25000+ ¥ 1.3495
库存: 9300
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 8.12
