XC6215B0927R-G

产品分类: LDO稳压器
产品描述: 1.5μA Fixed 50mA 1 900mV 1.5V 900mV 6V 1V@ 50mA 15 mV 0.05%/V USPN-4 贴片安装,黏合安装
供应商型号: XC6215B0927R-G
供应商: 国内现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6215B0927R-G

XC6215B0927R-G概述

    XC6215 系列低功耗稳压器技术手册

    产品简介


    XC6215 系列是一款高精度、低噪声的正向低压差线性稳压器(LDO),采用CMOS工艺制造。该系列具有超低的电源电流消耗,典型值为0.8μA,并集成了参考电压源、误差放大器、电流折叠电路和相位补偿电路,加上驱动晶体管。适用于需要高密度安装的应用场景,例如智能手机、便携式游戏机、数码相机、音频设备以及移动终端等。

    技术参数


    | 参数 | 值 |

    | 最大输出电流 | 200mA(典型值300mA) |
    | 滴落电压 | 320mV(@IOUT = 100mA,VOUT = 3.0V) |
    | 工作输入电压范围 | 1.5V ~ 6.0V |
    | 输出电压范围 | 0.9V ~ 5.0V(0.1V步进) |
    | 设置电压精度 | ±2%(1.5V| 低功耗 | 0.8μA(典型值) |
    | 待机电流 | 小于0.1μA |
    | 工作温度范围 | -40℃ ~ 85℃ |

    产品特点和优势


    XC6215 系列的优势在于其低功耗设计,仅需0.8μA 的典型电流,特别适合电池供电设备。内置的短路保护功能使得输出电流限制器和输出引脚能够有效保护设备免受过载。同时,与低ESR陶瓷电容器兼容,确保输出稳定。此外,其紧凑的封装,如USP-4、SSOT-24、SOT-25、USPN-4 和USP-6B06,使得高密度安装成为可能。

    应用案例和使用建议


    XC6215 系列广泛应用于智能手机、游戏机、数码相机等消费电子产品中。对于需要高密度安装的应用场景,它提供了优秀的解决方案。为了确保最佳性能,在应用时应注意以下几点:
    1. 为了稳定VIN电压,建议在VIN引脚和VSS引脚之间连接约0.1到1.0μF的输入电容。
    2. 为了避免瞬态响应过程中出现下冲或上冲现象,应在VOUT引脚和VSS引脚之间连接约0.1到1.0μF的输出电容。
    3. 在使用CE功能关闭输出时,务必注意供应电流会增加。

    兼容性和支持


    XC6215 系列支持低ESR陶瓷电容器,这进一步增强了输出稳定性。厂商提供了详细的文档和支持服务,以帮助用户更好地了解产品的特性和使用方法。这些资料包括详细的技术手册、应用指南和设计指南等。

    常见问题与解决方案


    1. 问题:CE引脚未接导致设备不稳定
    - 解决方案: 请确保CE引脚通过VIN或VSS接地,避免引脚悬空。

    2. 问题:在高频应用中出现纹波现象
    - 解决方案: 在VIN和VSS之间增加一个合适的陶瓷输入电容,且在VOUT和VSS之间增加一个陶瓷输出电容,以减少纹波。
    3. 问题:在极端温度条件下工作时,输出电压出现波动
    - 解决方案: 使用温度系数更小的外部电阻R1和R2,或者选择具有更高温度稳定性版本的产品。

    总结和推荐


    XC6215 系列凭借其出色的低功耗特性、高效的输出精度和丰富的功能,非常适合于需要高性能、紧凑设计的移动设备和消费电子应用。建议在开发相关产品时优先考虑这款稳压器,以获得最佳的性能表现。

XC6215B0927R-G参数

参数
纹波抑制-PSRR -
Iq-静态电流 1.5μA
最大输入电压 6V
稳压器数量 1
最大压差@电流 1V@ 50mA
线路调节 0.05%/V
最大输出电压 900mV
输出电流 50mA
输出类型 Fixed
最小输出电压 900mV
负载调节 15 mV
最小输入电压 1.5V
极性 -

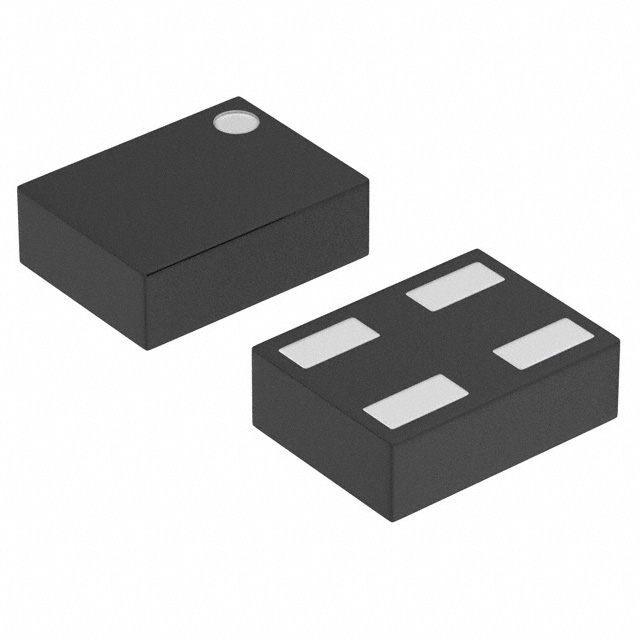

通用封装 USPN-4
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

XC6215B0927R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6215B0927R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6215B0927R-G XC6215B0927R-G数据手册

XC6215B0927R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
