XC6227C12BMR-G

产品分类: LDO稳压器
产品描述: 65dB(1kHz) 220μA 正极 Fixed 700mA 1 1.25V 1.7V 1.25V 6V 570mV@ 300mA 60mV 0.1%/V SOT-25 贴片安装,黏合安装
供应商型号: XC6227C12BMR-G
供应商: 国内现货
标准整包数: 1

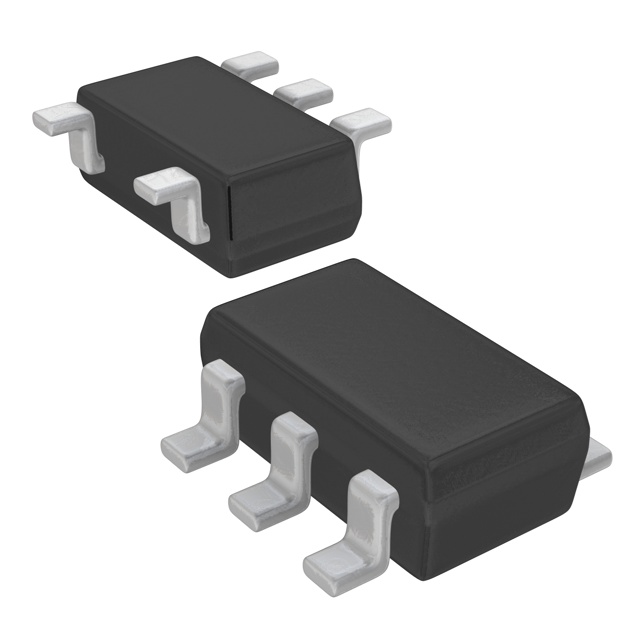

TOREX SEMICONDUCTOR LDO稳压器 XC6227C12BMR-G

XC6227C12BMR-G概述

    XC6227 系列 LDO 调压器产品综述

    产品简介


    XC6227系列是一款高精度、低噪声、高纹波抑制率、低功耗且高速的线性稳压器(LDO)。它集成了电压参考、误差放大器、驱动晶体管、电流限制电路、热保护电路、反向电流保护电路及相位补偿电路。XC6227系列广泛应用于USB设备、HDMI设备、智能手机、移动电话、便携式游戏机以及各种模块中。

    技术参数


    - 最大输出电流:700mA
    - 低压降电压(Dropout Voltage):120mV @ IOUT=300mA (VOUT=3.0V)
    - 工作电压范围:1.7V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V(步长为0.05V)
    - 精度:+1% (VOUT>2.0V),+0.02V (VOUT≤2.0V)
    - 功耗:100μA
    - 引脚CE(启用控制):高电平有效
    - 待机电流低于:0.1μA
    - 高纹波抑制:65dB @ 1kHz
    - 工作温度范围:-40℃ ~ +85℃
    - 包装形式:USP-6C、SOT-25、SOT-89-5
    - 环保认证:符合欧盟RoHS标准

    产品特点和优势


    XC6227系列具有多种独特功能和优势,包括高精度输出电压调节、优秀的负载和线性调节能力,以及高效的纹波抑制。特别是其内置的过电流保护和热保护机制,使其在极端条件下的工作可靠性得到了保障。此外,通过反向电流保护功能,当VOUT高于VIN时,可以防止反向电流流入系统,提高系统的安全性和稳定性。它的紧凑封装和低待机电流也使其成为便携式设备的理想选择。

    应用案例和使用建议


    XC6227系列可应用于各种需要稳定直流电源的场合。例如,在智能手机中作为内部电源管理单元的一部分,确保各种模块如无线模块、摄像头模块等得到稳定的供电。对于设计师来说,应注意在设计时合理放置输入和输出电容以减少噪声干扰,特别是避免电路阻抗过高导致的操作不稳定。同时,根据实际的应用需求选择合适的输出电压和电流等级。

    兼容性和支持


    XC6227系列支持多种封装形式,包括USP-6C、SOT-25和SOT-89-5,这使得它在不同的应用场景中都有较好的适应性。关于技术支持和服务,用户可以通过联系当地销售办事处或代表获取更多帮助。此外,制造商还提供了详细的安装指南和技术文档,方便用户进行快速上手。

    常见问题与解决方案


    - Q: 当前输出电流达到电流限制级别时,如何避免系统损坏?
    A: XC6227系列集成了电流限制和折叠短路保护,当负载电流达到电流限制级别时,固定电流限流电路会启动,从而降低输出电压。如果发生短路,则电流将降至55mA左右,从而保护电路免受损坏。

    - Q: 如何确保在高温环境下工作的稳定性?
    A: XC6227系列具备过热保护功能,当内部驱动晶体管的结温达到温度极限水平(典型值为150℃)时,热关断电路会启动,关闭驱动晶体管以避免过热。一旦结温降到125℃(典型值)以下,电路将自动恢复工作。

    总结和推荐


    XC6227系列凭借其高精度、低功耗和出色的保护机制,在众多电子元器件中脱颖而出。无论是在消费电子还是工业应用中,其稳定可靠的性能都使其成为一种非常值得推荐的产品。特别适合于那些需要高度稳定电源的应用场景,例如智能手机、便携式游戏机等便携设备。

XC6227C12BMR-G参数

参数
负载调节 60mV
输出电流 700mA
极性 正极
最大压差@电流 570mV@ 300mA
最小输出电压 1.25V
最大输出电压 1.25V
最小输入电压 1.7V
纹波抑制-PSRR 65dB(1kHz)
输出类型 Fixed
最大输入电压 6V
Iq-静态电流 220μA
稳压器数量 1
线路调节 0.1%/V
通用封装 SOT-25
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6227C12BMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6227C12BMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6227C12BMR-G XC6227C12BMR-G数据手册

XC6227C12BMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
