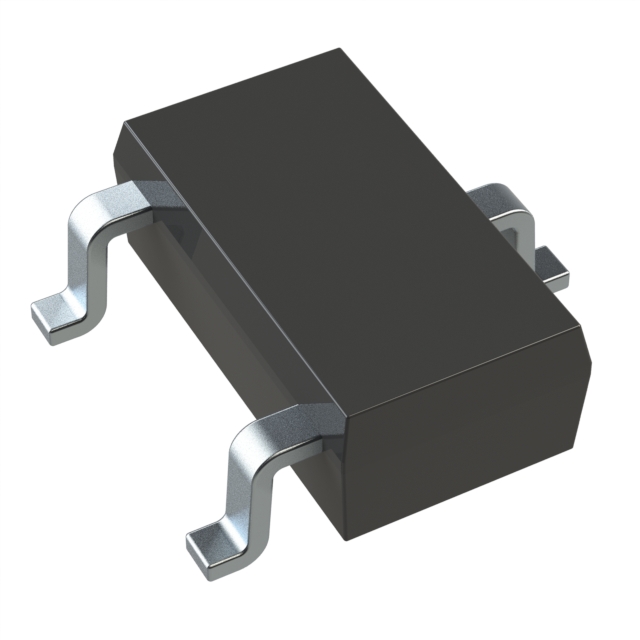

XC6216D332MR-G

产品分类: LDO稳压器
产品描述: 30dB(1kHz) 9μA Fixed 150mA 1 3.3V 28V 1.7V@ 100mA SOT-23 贴片安装,黏合安装
供应商型号: 3535268
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6216D332MR-G

XC6216D332MR-G概述

    XC6216/XE6216系列低功耗150mA电压调节器(含待机功能)技术手册

    产品简介


    XC6216/XE6216系列是正向电压调节IC,操作电压最高可达28V。这些调节器集成了电压基准、误差放大器、电流限制电路、热关断电路和相位补偿电路,还包括一个驱动晶体管。XC6216/XE6216系列广泛应用于各种电子设备,如汽车音响系统、导航系统、笔记本电脑、平板电脑、手机、数码相机和多功能电源供应器等。

    技术参数


    - 最大输出电流:超过150mA(限流为200mA)
    - 输入电压范围:2.0V~28.0V
    - 输出电压范围:1.8V~12.0V(0.1V增量)
    - 输出电压精度:±2%
    - 低功耗:5μA
    - 待机电流:小于0.1μA
    - 高纹波抑制:30dB@1kHz
    - 工作温度范围:-40℃~+85℃
    - 包装类型:SOT-25, SOT-89, SOT-89-5, USP-6C, SOT-223, TO-252, USP-6B06, SOT-23
    - 环保标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    1. 低功耗设计:工作时的电流消耗仅为5μA,大大延长了设备的使用寿命。
    2. 高精度输出:固定输出电压的精度达到±2%,对于外部设置电压也具有很高的准确性。
    3. 内置保护电路:包括过流保护和热关断电路,确保在极端条件下设备的安全运行。
    4. 宽泛的输入电压范围:可以接受2.0V到28.0V的输入电压,适用于多种应用场景。
    5. 紧凑的封装形式:多种封装选项(SOT-25, SOT-89, SOT-89-5等),方便不同设计需求。

    应用案例和使用建议


    XC6216/XE6216系列被广泛用于消费电子设备、汽车电子产品及多媒体终端。例如,在汽车音响系统中,这些电压调节器能够提供稳定的电压输出,确保音响系统的正常工作。在使用过程中,用户应注意:
    - 在进行外部电阻设置时,确保连接正确且稳定。
    - 确保散热条件良好,避免长时间过载导致的热关断。
    - 根据不同的应用场景选择合适的封装类型,以满足空间和性能需求。

    兼容性和支持


    XC6216/XE6216系列电压调节器与其他电子元器件和设备具有良好的兼容性,适用于多种不同的应用环境。厂商提供了全面的技术支持,包括产品手册、样本以及在线技术支持,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:如何选择合适的输出电压?
    - 解决办法:根据具体的应用需求选择所需的输出电压。XC6216/XE6216系列可提供1.8V到12.0V之间的多个电压等级,通过外部电阻设置可以获得更广泛的输出电压范围。
    2. 问题:如何判断是否达到了最大输出电流?
    - 解决办法:在输出电流接近150mA时,应特别注意。可以通过测量输出电压来判断是否出现了过载现象。如果输出电压低于预期值,则可能已经达到了最大输出电流。
    3. 问题:如何防止热关断?
    - 解决办法:确保良好的散热条件,避免长时间过载。如果需要长时间工作在较高负载下,可以考虑增加散热片或者使用更高散热效率的封装类型。

    总结和推荐


    XC6216/XE6216系列是一款高性能、低功耗的电压调节器,广泛应用于多种电子设备。其出色的性能、灵活的应用范围以及优秀的环保标准使其成为市场上备受青睐的产品。综上所述,我强烈推荐这款电压调节器给需要高效、稳定电源管理的应用场合。

XC6216D332MR-G参数

参数
最小输入电压 -
输出电流 150mA
极性 -
最大输入电压 28V
负载调节 -
最小输出电压 3.3V
稳压器数量 1
最大压差@电流 1.7V@ 100mA
Iq-静态电流 9μA
输出类型 Fixed
线路调节 -
最大输出电压 -
纹波抑制-PSRR 30dB(1kHz)
通用封装 SOT-23
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

XC6216D332MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6216D332MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6216D332MR-G XC6216D332MR-G数据手册

XC6216D332MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1725
10+ ¥ 3.9186
100+ ¥ 3.511
500+ ¥ 3.4483
1000+ ¥ 3.4483
2500+ ¥ 3.3856
5000+ ¥ 3.3856
库存: 2952
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.18
