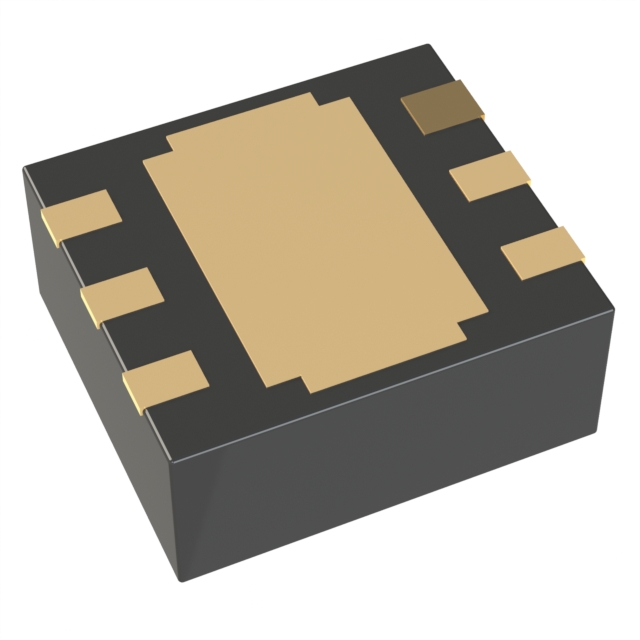

XC6220B331ER-G

产品分类: LDO稳压器
产品描述: 50dB(1kHz) 18μA 正极 Fixed 1A 1 3.3V 1.6V 3.3V 6V 655mV@ 1A 45mV 0.2%/V DFN 贴片安装,黏合安装
供应商型号: C3013657
供应商: 国内现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6220B331ER-G

XC6220B331ER-G概述

    XC6220系列低压降线性稳压器技术手册解析

    产品简介


    XC6220系列是一种高度准确、低噪声、高速、低dropout(压差)和大电流CMOS电压调节器,具备“绿色操作”功能。它由一个电压参考、误差放大器、电流限制器、浪涌电流预防电路及相位补偿电路以及驱动晶体管组成。XC6220系列被广泛应用于多种设备,包括光盘驱动器、磁盘驱动器、数码相机/摄像机以及数字音频设备。

    技术参数


    - 最大输出电流:1000mA(1.2V≤VOUT≤5.0V)
    - dropout电压:20mV@100mA(VOUT=3.0V),60mV@300mA(VOUT=3.0V)
    - 工作电压范围:1.6V~6.0V
    - 输出电压范围:0.8V~5.0V(以0.05V为增量)
    - 准确度:±1%(VOUT≥2.0V),±20mV(VOUT<2.0V)
    - 低功耗模式:电源关断时电流消耗低至8μA(PS模式),典型为50μA(HS模式)
    - 工作温度范围:-40℃~85℃

    产品特点和优势


    XC6220系列的优势包括高精度、低噪声和高功率密度。集成的浪涌电流抑制电路显著减少了启动时的电流冲击,而内置的过流保护和热关断机制进一步增强了设备的安全性和可靠性。此外,该系列产品具备低dropout电压,有助于延长电池寿命。

    应用案例和使用建议


    XC6220系列非常适合需要高效率、稳定供电的应用场景,如便携式电子设备和车载系统。建议在设计电路时,确保输入电容(CIN)和输出电容(CL)尽可能靠近IC,以获得最佳的稳定性。

    兼容性和支持


    XC6220系列支持陶瓷电容器作为输出电容,并提供了多种封装选项,包括SOT-25、SOT-89-5和USP-6C。制造商提供了全面的技术支持,包括详尽的数据手册和技术文档。

    常见问题与解决方案


    - 问题:如何在低负载情况下降低功耗?
    - 解决方案:可以通过设置IC进入低功耗模式(PS模式)来实现。

    - 问题:启动时出现的浪涌电流如何处理?
    - 解决方案:利用内部浪涌电流抑制电路,或者在外围电路中增加额外的缓冲措施。

    总结和推荐


    XC6220系列是一款高性能的低压降线性稳压器,具备出色的精度、可靠性及宽泛的工作温度范围,适用于多种电子设备和系统。其“绿色操作”功能能够有效降低功耗,适合于对能源效率有严格要求的应用场景。鉴于其卓越的表现和广泛的适用性,强烈推荐在需要高性能稳定供电的设备中采用XC6220系列。
    通过这篇技术手册的深入解析,希望用户能够更好地理解和利用XC6220系列的功能,以确保其应用的最佳效果。

XC6220B331ER-G参数

参数
最大输入电压 6V
最大输出电压 3.3V
Iq-静态电流 18μA
最小输出电压 3.3V
纹波抑制-PSRR 50dB(1kHz)
最小输入电压 1.6V
输出电流 1A
负载调节 45mV
输出类型 Fixed
线路调节 0.2%/V
极性 正极
稳压器数量 1
最大压差@电流 655mV@ 1A
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6220B331ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。
