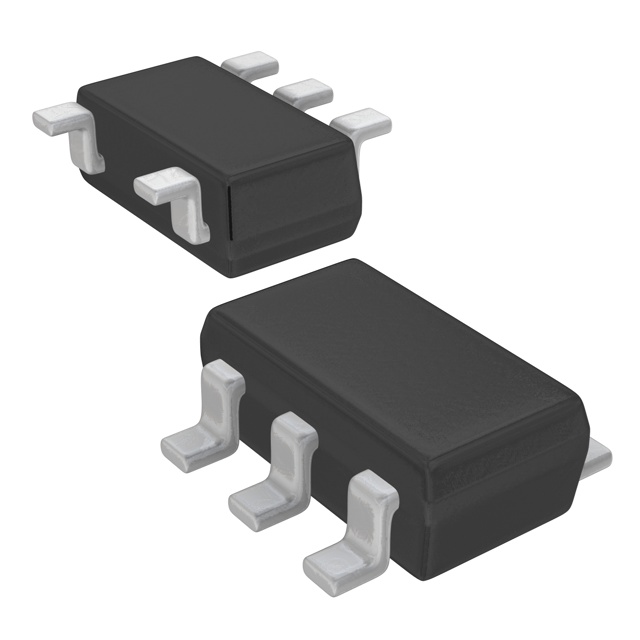

XC6223T181MR-G

产品分类: LDO稳压器
产品描述: 80dB(1kHz) 220μA Fixed 300mA 1 1.8V 1.6V 1.8V 5.5V 410mV@ 300mA 25 mV 0.01%/V SOT-25 贴片安装,黏合安装
供应商型号: 3535378
供应商: 海外现货
标准整包数: 5
TOREX SEMICONDUCTOR LDO稳压器 XC6223T181MR-G

XC6223T181MR-G概述

    XC6223系列高精度低噪声LDO电压调节器

    1. 产品简介


    XC6223系列是一款高性能的低压差线性稳压器(LDO),其最大输出电流为300mA,具备快速瞬态响应、高精度输出、低噪声及低功耗的特点。这款LDO广泛应用于各种移动设备和便携式电子设备中,例如数字相机、智能手机、游戏机、无线模块、IC录音机、蓝牙设备、无线局域网设备以及数字电视调谐器等。

    2. 技术参数


    XC6223系列的关键技术参数如下:
    - 输入电压范围:1.6V~5.5V
    - 输出电压范围:0.05V步进,1.2V~4.0V(±1%精度),1.2V~1.95V(±20mV精度)
    - 最大输出电流:300mA
    - dropout电压:200mV @ IOUT=300mA (VOUT=3.0V)
    - 静态功耗:100μA
    - 待机电流:0.1μA
    - 纹波抑制率:80dB @ f=1kHz
    - 保护电路:电流限制(400mA)、短路保护、过热保护、启动浪涌电流保护
    - 兼容电容:输入电容(CIN)1.0μF,输出电容(CL)1.0μF(低ESR陶瓷电容)
    - 工作温度范围:-40℃~+105℃
    - 封装类型:USPQ-4B03、USP-4、SSOT-24、SOT-25、SOT-89-5
    - 环保认证:符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    XC6223系列LDO具有以下显著优势:
    - 高精度输出:输出电压在1.2V~4.0V范围内,精度达到±1%,1.2V~1.95V范围内精度达到±20mV。
    - 高纹波抑制率:80dB@1kHz,确保输出稳定,减少外部噪声影响。
    - 超低静态功耗:仅100μA,特别适合电池供电的应用场合。
    - 内置多种保护机制:包括电流限制、短路保护、过热保护和启动浪涌电流保护,保证了器件的可靠性和安全性。
    - 快速响应能力:能够承受高达300mA的瞬态负载变化,适用于各种动态负载的应用。
    - 宽广的工作温度范围:从-40℃到+105℃,确保在极端环境下的稳定性。

    4. 应用案例和使用建议


    XC6223系列在多种应用中均有成功案例。例如,在智能手机和平板电脑中作为主电源管理芯片的一部分,帮助实现高效能电池管理系统。在数字相机中作为图像处理器的供电组件,确保图像质量的同时降低整体能耗。
    使用建议:
    - 确保稳定的电源输入:由于XC6223需要一定的输入电容来维持稳定运行,因此建议尽量将输入电容CIN放置在靠近IC的VIN引脚和VSS引脚附近,以减小寄生电感的影响。
    - 使用低ESR陶瓷电容:为了确保输出稳定,建议使用低ESR的陶瓷电容作为输出电容CL。
    - 正确的CE控制信号:如果需要关闭IC,可以通过CE引脚施加低电平信号来实现;在CE开放时,应注意输出电压的未定义状态,尤其是针对某些特定型号。

    5. 兼容性和支持


    XC6223系列支持多种封装形式,能够满足不同的设计需求。产品兼容多种低ESR陶瓷电容器,简化了设计过程。厂商提供了详尽的技术文档和支持,包括详细的电路图和测试条件,方便用户进行选型和调试。此外,Torex半导体公司提供全面的技术支持和售后服务,确保用户的设备能在使用过程中保持最佳性能。

    6. 常见问题与解决方案


    - 问:如何确定合适的输出电压?
    答:根据具体应用需求选择合适的输出电压,XC6223系列允许0.05V步进调整,确保满足各种设备的需求。

    - 问:如何处理过载情况?
    答:XC6223内置有过流保护机制,当负载电流超过设定值时,会自动降低输出电压,防止IC损坏。
    - 问:启动时输出电压不稳定怎么办?
    答:确保正确连接输入电容CIN和输出电容CL,遵循规范的布局要求,可有效改善输出电压的稳定性。

    7. 总结和推荐


    综上所述,XC6223系列凭借其出色的高精度输出、高纹波抑制、超低功耗和多样化的保护机制,在众多应用领域均表现出色。无论是对于电池供电的小型设备还是高性能的工业应用,它都是理想的选择。考虑到其优秀的性能和可靠性,我们强烈推荐XC6223系列作为电源管理解决方案的一部分。

XC6223T181MR-G参数

参数
最小输入电压 1.6V
输出电流 300mA
纹波抑制-PSRR 80dB(1kHz)
最小输出电压 1.8V
输出类型 Fixed
负载调节 25 mV
Iq-静态电流 220μA
最大输入电压 5.5V
最大输出电压 1.8V
最大压差@电流 410mV@ 300mA
线路调节 0.01%/V
极性 -
稳压器数量 1
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
