XC6902N501PR-G

产品分类: LDO稳压器
产品描述: 45dB(1kHz) 200μA 负极 Fixed 200mA 1 5V 16V 5V 16V 114mV@ 20mA 60mV 0.2%/V SOT-89 贴片安装,黏合安装
供应商型号: 3535597
供应商: 海外现货
标准整包数: 1

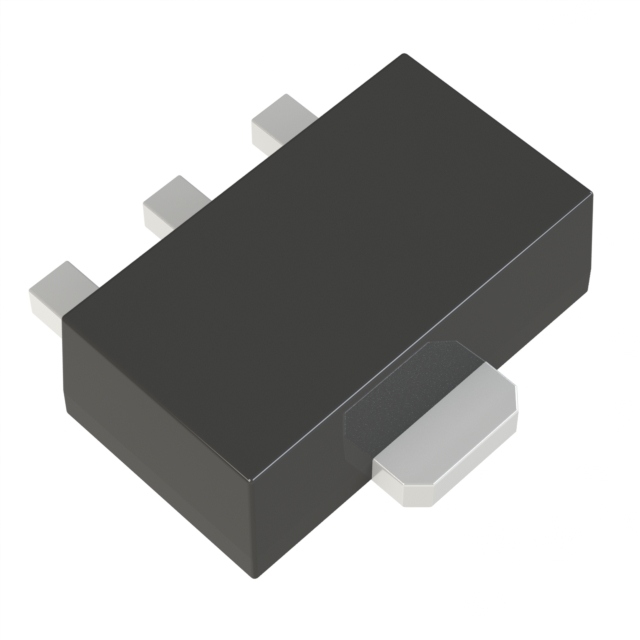

TOREX SEMICONDUCTOR LDO稳压器 XC6902N501PR-G

XC6902N501PR-G概述

    XC6902 系列负电压调节器技术手册

    产品简介


    XC6902系列是一种采用CMOS工艺的负电压调节器,专为需要负电压输出的应用设计。该产品可以接受-16V的输入电压,提供高达200mA的输出电流,适用于多种电源管理和模块化应用,如无线局域网模块、数码相机及移动设备等。

    技术参数


    - 输入电压范围:-2.4V 至 -16V
    - 输出电压范围:-0.9V 至 -12V
    - 最大输出电流:200mA
    - 精度:-2.0V 至 -12V范围内为±1.5%
    - 温度稳定性:±50ppm/℃
    - dropout电压:400mV@IOUT=100mA
    - 低功耗:100μA
    - 保护电路:电流限制(350mA典型值,折返)
    - 热关断(150℃)
    - 输出电容:陶瓷电容兼容
    - 工作环境温度:-40℃ 至 85℃
    - 封装:SOT-23, SOT-89, USP-6C

    产品特点和优势


    XC6902系列的特点在于其宽广的输入电压范围和高精度输出,能够有效应对各种复杂的工作环境。特别是其低功耗特性和完善的保护电路,使得该系列产品在模块化应用中表现出色,不仅提高了系统的可靠性,也增加了其在不同领域的适用性。

    应用案例和使用建议


    XC6902系列适用于多种应用场景,如无线局域网模块、数码相机及各类移动设备。在实际使用中,建议尽量减少输入线的阻抗,以避免噪声干扰。同时,合理布置输入电容(CIN)和输出电容(CL),确保稳定的相位补偿。

    兼容性和支持


    XC6902系列的产品支持多种封装形式,便于集成到不同的系统中。厂商提供了详细的封装信息和技术支持,以确保用户能更好地利用这些产品。

    常见问题与解决方案


    1. 问题:输入电压超出限定范围
    - 解决方案:确保输入电压在规定的范围内,避免对器件造成损害。

    2. 问题:输出电压不稳定
    - 解决方案:检查连接线路的阻抗,适当调整输入和输出电容的值,以实现最佳的相位补偿。
    3. 问题:过热保护激活
    - 解决方案:检查散热措施是否足够,确保在工作过程中维持合理的温度范围。

    总结和推荐


    XC6902系列负电压调节器具有广泛的输入电压范围、高精度输出和低功耗特性,非常适合用于各种模块化和便携式设备中。其优良的保护机制和温度稳定性使其成为市场上同类产品中的佼佼者。强烈推荐在需要高稳定性和可靠性的应用中使用XC6902系列。

XC6902N501PR-G参数

参数
输出类型 Fixed
最大输出电压 5V
Iq-静态电流 200μA
稳压器数量 1
最小输出电压 5V
最大压差@电流 114mV@ 20mA
输出电流 200mA
负载调节 60mV
最小输入电压 16V
纹波抑制-PSRR 45dB(1kHz)
最大输入电压 16V
线路调节 0.2%/V
极性 负极
通用封装 SOT-89
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6902N501PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6902N501PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6902N501PR-G XC6902N501PR-G数据手册

XC6902N501PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4672
10+ ¥ 3.3842
100+ ¥ 3.0323
500+ ¥ 2.9781
1000+ ¥ 2.9781
2500+ ¥ 2.924
5000+ ¥ 2.924
库存: 1054
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 33.84
