XC6504A1219R-G

产品分类: LDO稳压器
产品描述: 1.27μA Fixed 150mA 1 1.2V 1.4V 1.2V 6V 1.93V@ 150mA 17 mV 0.01%/V USPQ-4B04 贴片安装
供应商型号: 893-XC6504A1219R-GTR-ND
供应商: Digi-Key
标准整包数: 3000

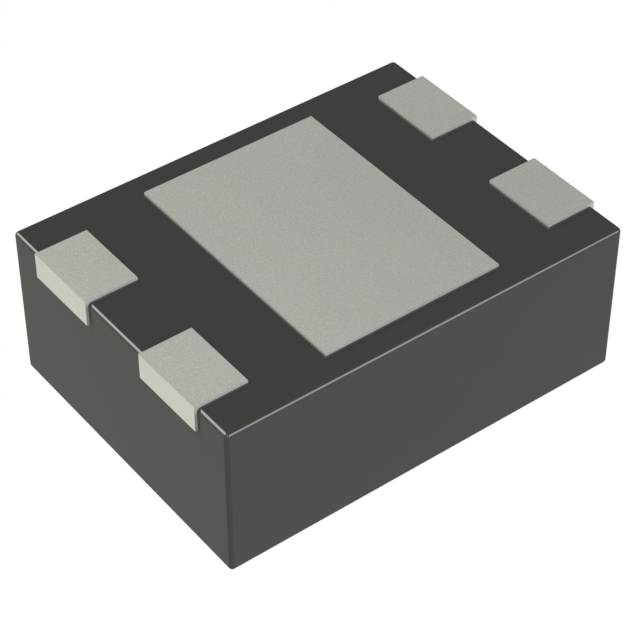

TOREX SEMICONDUCTOR LDO稳压器 XC6504A1219R-G

XC6504A1219R-G概述

    文章标题:XC6504 系列超低功耗电压调节器技术详解

    1. 产品简介


    XC6504 系列是东芝公司推出的一款高度精准的 CMOS 电压调节器,专为极低功耗应用设计。该系列产品通过采用先进的工艺技术实现了仅 0.6μA 的超低供电电流,能够在输出电流仅为 1μA 的轻载条件下提供高精度的稳定输出电压。这种特性使其成为移动设备、无线通信模块以及其他对能耗要求极高的设备的理想选择。
    XC6504 系列具有多种封装形式,包括 USPN-4B02(0.75 x 0.95 mm)、SSOT-24、SOT-25 和 USPQ-4B04,非常适合空间受限的应用场合。此外,该系列芯片支持陶瓷电容(CL)的无外部电容运行,进一步节省了电路板空间。
    主要功能包括:
    - 极低的静态功耗(0.6μA)。
    - 输入电压范围宽(1.4V~6.0V)。
    - 输出电压可选范围广(1.1V~5.0V,步进 0.1V)。
    - 稳压输出精准度高(±0.02V @ VOUT<2.0V,±1% @ VOUT≥2.0V)。
    - 支持 CE 功能实现待机模式(待机电流小于 0.1μA)。

    2. 技术参数


    以下为 XC6504 系列的主要技术规格和性能参数:
    | 参数名称 | 范围 | 单位 |
    |
    | 供电电流 | 0.6μA | μA |
    | 输入电压范围 | 1.4V~6.0V | V |
    | 输出电压范围 | 1.1V~5.0V(0.1V 步进) | V |
    | 输出精度 | ±0.02V(@VOUT<2.0V),±1%(@VOUT≥2.0V) | % |
    | 最大输出电流 | 150mA | mA |
    | 开关电阻 | 3.3Ω(@VOUT=3.0V) | Ω |
    | 待机电流 | 0.01μA | μA |
    | 漏极电流限制 | 150mA~270mA | mA |
    | 短路保护 | 80mA | mA |
    | 工作温度范围 | -40℃~+85℃ | ℃ |

    3. 产品特点和优势


    XC6504 系列具有以下几个显著特点:
    - 超低功耗:静态电流仅为 0.6μA,在轻负载下仍能维持高精度输出。
    - 高精度稳压:采用激光微调技术确保输出电压的准确性,同时具备出色的温度稳定性(±50ppm/℃)。
    - 小尺寸封装:最小封装 USPN-4B02 的尺寸仅为 0.75 x 0.95 mm,有助于减小电路板面积。
    - 内置 CE 功能:支持关闭模式,大幅降低功耗。
    - 无外部 CL 容器支持:得益于内部相位补偿电路,可实现无需外接电容的稳定运行。
    这些特点使 XC6504 成为消费类电子、物联网设备以及便携式医疗设备的理想选择,能够显著延长电池寿命并提升整体能效。

    4. 应用案例和使用建议


    XC6504 系列广泛应用于以下领域:
    - 移动设备:智能手机、平板电脑和其他便携式电子设备。
    - 无线通信:无线局域网模块、蓝牙模块及射频前端电路。
    - 模块化设计:如摄像头模块、传感器模块等。
    使用建议:
    - 在设计时需注意输入电容(CIN)和输出电容(CL)的位置,应尽量靠近 IC 的相应引脚以减少寄生效应。
    - 配置合适的 CE 引脚电平,避免未连接状态(OPEN),以防止输出电压不稳定。
    - 对于需要快速放电的场合,可通过设置 CL 自动放电电阻值(RDCHG)和电容值来优化放电时间常数(τ= CL x RDCHG)。

    5. 兼容性和支持


    XC6504 系列兼容低 ESR 陶瓷电容器(CL),并提供多种封装选项,便于不同应用需求的选择。制造商提供全面的技术支持文档和样品服务,帮助用户快速开发产品原型。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 确保输入电容(CIN)和输出电容(CL)符合规范。 |
    | 静态电流过大 | 检查 CE 引脚是否被正确拉低,进入待机模式。 |
    | 短路时电流异常 | 确认短路保护电路已正常启用。 |

    7. 总结和推荐


    XC6504 系列凭借其超低功耗、高精度、小尺寸和多功能特性,成为当前市场上一款极具竞争力的产品。其广泛的应用场景和灵活的设计兼容性使其适用于多种现代化电子设备。
    推荐理由:
    - 超低功耗适配于电池供电设备。
    - 小型封装节约 PCB 空间。
    - 出色的温度稳定性适合恶劣环境下的应用。
    综上所述,XC6504 系列是一款值得推荐的高性能低压差稳压器,特别适合对功耗和体积有严格要求的项目。

XC6504A1219R-G参数

参数
最大输出电压 1.2V
线路调节 0.01%/V
负载调节 17 mV
输出类型 Fixed
极性 -
最大输入电压 6V
稳压器数量 1
最小输出电压 1.2V
Iq-静态电流 1.27μA
输出电流 150mA
纹波抑制-PSRR -
最大压差@电流 1.93V@ 150mA
最小输入电压 1.4V
通用封装 USPQ-4B04
安装方式 贴片安装
包装方式 卷带包装

XC6504A1219R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6504A1219R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6504A1219R-G XC6504A1219R-G数据手册

XC6504A1219R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1741 ¥ 1.457
6000+ $ 0.1587 ¥ 1.3277
9000+ $ 0.1508 ¥ 1.262
15000+ $ 0.142 ¥ 1.1884
21000+ $ 0.1368 ¥ 1.145
30000+ $ 0.1318 ¥ 1.1027
75000+ $ 0.13 ¥ 1.0879
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 4371
