XC6206P332MR-G

产品分类: LDO稳压器
产品描述: 3μA 正极 Fixed 200mA 1 3.3V 1.8V 3.3V 6V 680mV@ 100mA 60mV 0.25%/V SOT-23 贴片安装,黏合安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: 31M-XC6206P332MR-G
供应商: 云汉优选
标准整包数: 1

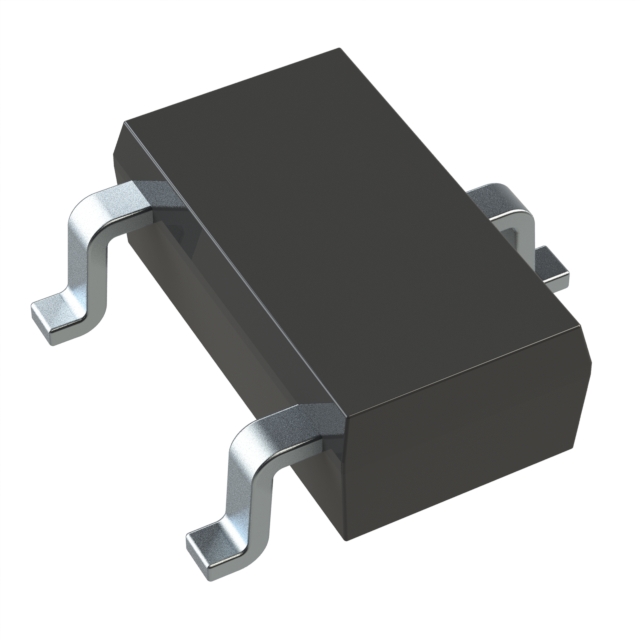

TOREX SEMICONDUCTOR LDO稳压器 XC6206P332MR-G

XC6206P332MR-G概述


    产品简介


    XC6206系列是来自Torex半导体的正向电压调节器,属于CMOS工艺制造,采用激光调整技术,提供高精度、低功耗、3引脚封装的产品。该系列产品广泛应用于智能手机、便携式游戏机、数码相机和音频设备等领域。XC6206系列具有出色的电流输出能力、低静态功耗和低ESR电容兼容性,是多用途电源管理的理想选择。

    技术参数


    - 最大输出电流: 200mA(3.0V型号)
    - 压降电压: 250mV @ 100mA(3.0V型号)
    - 最大工作电压: 6.0V
    - 输出电压范围: 1.2V至5.0V(0.1V增量)
    - 准确性: ±2%@VOUT≧1.5V;+30mV@VOUT<1.5V(+1% @VOUT>2.0V)
    - 静态电流: 1.0μA(典型值)
    - 保护电路: 内置限流电路
    - 工作温度范围: -40°C 至 +85°C
    - 封装形式: SOT-23、SOT-89、USP-6B
    - 环保: 符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6206系列的特点包括:
    - 高精度: 输出电压准确性高,适合对精度要求严格的场合。
    - 低功耗: 静态电流仅为1.0μA,适用于电池供电设备。
    - 小体积: 采用SOT-23、SOT-89和USP-6B封装,非常适合空间有限的应用场景。
    - 兼容性好: 可与陶瓷电容配合使用,易于集成。
    - 可靠性高: 内置保护电路,能够承受过载和短路。

    应用案例和使用建议


    XC6206系列可广泛应用于多种智能设备,如智能手机、平板电脑、便携式游戏机等。以下是具体的应用场景及建议:
    - 便携式设备: 由于其低功耗特性,XC6206系列特别适合用于电池供电的手持设备,如智能手机和平板电脑。
    - 数字音频设备: 高精度的输出电压可以保证音频信号的稳定,适用于音响设备和耳机充电器。
    - 多用途电源: 通过调整输出电压,XC6206可以为不同的负载提供稳定电源,例如无线耳机和智能手环。
    使用建议:
    - 在使用过程中,注意输入电容(CIN)和输出电容(CL)应尽量靠近IC,以减少噪声干扰。
    - 选择合适的电容值以确保相位补偿的稳定性,避免在输入/输出压差很小的情况下出现不稳定现象。
    - 建议进行充分的测试,以验证产品在实际应用中的性能。

    兼容性和支持


    XC6206系列兼容低ESR陶瓷电容,具有良好的热稳定性。制造商提供了详细的设计指导和支持文档,帮助客户快速集成和调试。此外,还提供多种封装形式,方便不同应用场景的选择。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电容与输出电容之间的噪声干扰 | 将电容尽量靠近IC放置,并选用合适的电容值以保持相位补偿的稳定性。|
    | 系统启动时的电压不稳定 | 确保使用适当的启动时间,避免瞬间过载导致电压波动。|
    | 输出电流过高 | 调整系统设计,增加限流保护措施,避免过载。|

    总结和推荐


    综上所述,XC6206系列是一款高性能、多功能的电压调节器,特别适合于便携式智能设备和数字音频设备。其高精度、低功耗、兼容性强的特点使其在市场上具备较强的竞争力。对于需要稳定电源的设备,我们强烈推荐使用XC6206系列电压调节器。

XC6206P332MR-G参数

参数
极性 正极
纹波抑制-PSRR -
Iq-静态电流 3μA
线路调节 0.25%/V
最小输入电压 1.8V
最大输入电压 6V
最大压差@电流 680mV@ 100mA
最小输出电压 3.3V
输出类型 Fixed
输出电流 200mA
负载调节 60mV
最大输出电压 3.3V
稳压器数量 1
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-23
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6206P332MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6206P332MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6206P332MR-G XC6206P332MR-G数据手册

XC6206P332MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6
10+ ¥ 0.5323
100+ ¥ 0.433
500+ ¥ 0.3858
1000+ ¥ 0.377
3000+ ¥ 0.36
库存: 14872
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.6
