XC6222D501ER-G

产品分类: LDO稳压器
产品描述: 65dB(1kHz) 220μA 正极 Fixed 700mA 1 5V 1.7V 5V 6V 200mV@ 300mA 100mV 0.1%/V DFN 贴片安装,黏合安装
供应商型号: HAL-XC6222D501ER-G
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6222D501ER-G

XC6222D501ER-G概述


    产品简介


    XC6222系列是一款高精度、低噪声、高纹波抑制、低压降且低功耗的高速电压调节器。该系列产品广泛应用于各类电子产品中,如USB/HDMI设备、光盘驱动器、磁盘驱动器、智能手机、移动电话、便携式游戏机、模块(无线、摄像头等)、电子书阅读器及电子词典等。

    技术参数


    - 最大输出电流:700mA
    - 压降电压:120mV(@IOUT=300mA,VOUT=3.0V)
    - 工作电压范围:1.7V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V(以0.05V增量递增)
    - 输出电压精度:+1%(VOUT>2.0V),+0.02V(VOUT≤2.0V)
    - 低功耗:100μA
    - 高纹波抑制:65dB @ 1kHz
    - 低ESR电容:陶瓷电容
    - 引脚使能(CE):高电平有效,CL放电
    - 待机电流:小于0.1μA
    - 工作环境温度范围:-40℃ ~ +85℃
    - 封装类型:USP-6C、SOT-25、SOT-89-5
    - 环保标准:符合欧盟RoHS指令,无铅

    产品特点和优势


    XC6222系列电压调节器的主要特点包括:
    - 高精度输出:具有高输出精度和良好的温度稳定性。
    - 低噪声和高纹波抑制:有助于提高整体系统性能。
    - 低压降:在高输出电流下保持较低的压降,适用于电池供电的便携设备。
    - 低功耗:仅100μA的工作电流使得它非常适合于低功耗应用。
    - 过流和热保护:内置过流保护和热保护电路,确保安全可靠的操作。
    - CE引脚控制:可以快速进入待机模式并降低待机电流,减少功耗。

    应用案例和使用建议


    XC6222系列电压调节器广泛应用于各种设备中,例如:
    - 智能手机和移动电话:提供稳定可靠的电源管理。
    - 便携式游戏机:确保设备在不同条件下稳定运行。
    - 光学和磁盘驱动器:保证高速读写操作中的电源稳定性。
    使用建议:
    - 在设计电路时,需确保输入和输出电容的选择符合手册中的要求,以获得稳定的相位补偿。
    - 当使用USB接口连接到VIN引脚时,要特别注意断开USB连接后VIN电压的变化,可能引起反向电流。

    兼容性和支持


    XC6222系列电压调节器与多种封装类型兼容,如USP-6C、SOT-25和SOT-89-5。同时,制造商提供详尽的技术文档和支持服务,确保用户能够正确使用该产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输出电压不稳定 | 确保输入和输出电容符合规格,选择适当的陶瓷电容。 |
    | 待机电流过高 | 检查CE引脚信号,确保正确配置为高电平有效。 |
    | 反向电流过大 | 使用低内阻电容,并确保在需要时将CE引脚设置为低电平以防止IC损坏。 |

    总结和推荐


    XC6222系列电压调节器凭借其高精度、低噪声、高纹波抑制、低压降等特点,在各类应用中表现出色。特别是在便携式设备中,其低功耗和紧凑的封装使其成为首选。对于需要高效电源管理的应用场合,强烈推荐使用XC6222系列电压调节器。然而,在极端温度环境下使用时,应遵循手册中的相关指导以确保产品安全可靠地运行。

XC6222D501ER-G参数

参数
最大压差@电流 200mV@ 300mA
输出电流 700mA
纹波抑制-PSRR 65dB(1kHz)
最大输入电压 6V
最大输出电压 5V
负载调节 100mV
输出类型 Fixed
线路调节 0.1%/V
极性 正极
最小输出电压 5V
最小输入电压 1.7V
稳压器数量 1
Iq-静态电流 220μA
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6222D501ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6222D501ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6222D501ER-G XC6222D501ER-G数据手册

XC6222D501ER-G封装设计

查看详情并下载
Symbol
Footprint

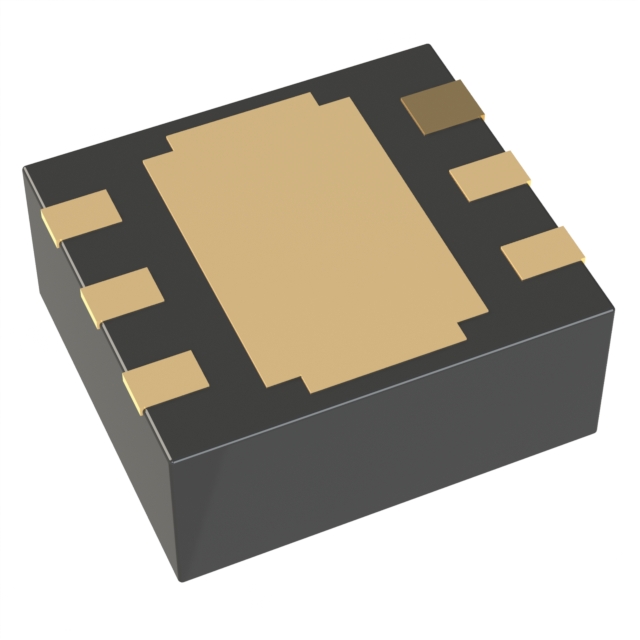

3D Model
