XC6209F252MR-G

产品分类: LDO稳压器
产品描述: 70dB(10kHz) 50μA 正极 Fixed 300mA 1 2.5V 2V 2.5V 10V 290mV@ 100mA 100mV 0.2%/V SOT-25-5 贴片安装
供应商型号: 3535210
供应商: 海外现货
标准整包数: 1

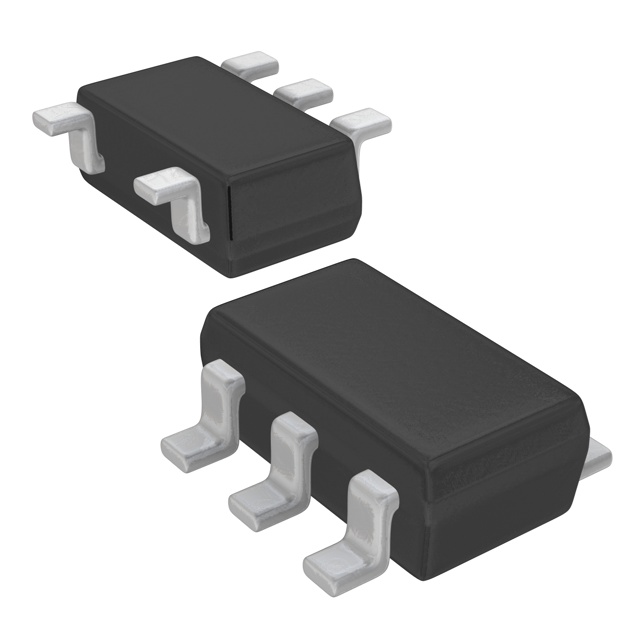

TOREX SEMICONDUCTOR LDO稳压器 XC6209F252MR-G

XC6209F252MR-G概述

    高速低纹波低压差稳压器:XC6209/XC6212 系列

    产品简介


    XC6209/XC6212 系列是一系列高性能的正电压低压差线性稳压器,采用CMOS工艺制造。这些稳压器因其高纹波抑制能力和低纹波电压而被广泛应用于多个领域。它们特别适用于需要高精度、低噪声输出的应用场景。

    技术参数


    - 最大输出电流:150mA(标准类型),300mA(扩展类型)
    - 纹波电压:60mV @ 30mA,120mV @ 100mA
    - 最大工作电压:20V
    - 输出电压范围:0.9V ~ 6.0V(0.05V步进)
    - 输出电压精度:±2%(VOUT>1.5V),±30mV(VOUT≤1.5V)
    - 静态电流:25μA(典型值)
    - 纹波抑制比:70dB(10kHz)
    - 工作环境温度:-40°C ~ +85°C
    - 封装类型:SOT-25、SOT-89-5、USP-6B
    - 环保认证:符合欧盟RoHS标准

    产品特点和优势


    XC6209/XC6212系列具有以下显著特点:
    - 高精度和低噪声:通过精密的电压参考、误差放大器和补偿电路,确保输出电压的高度稳定。
    - 低纹波抑制能力:纹波抑制比达到70dB,适合用于需要高度纯净电源的应用场景。
    - 宽输出电压范围:提供从0.9V到6.0V的输出电压选择,适应多种不同的应用场景。
    - 低静态电流:静态电流仅为25μA,有助于延长电池寿命,适合便携式设备使用。
    - 环境友好:完全符合欧盟RoHS标准,无铅环保设计。

    应用案例和使用建议


    应用场景:
    - 手机、无绳电话
    - 无线通信设备
    - 便携游戏机
    - 摄像头、录像机
    - 便携式影音设备
    - 电池供电设备
    使用建议:
    - 使用低ESR陶瓷电容器以确保输出稳定性。
    - 输出电容器(CL)和输入电容器(CIN)应尽量靠近IC放置,以减少噪声影响。
    - 在热管理方面,应注意散热设计,特别是在高温环境下工作时。

    兼容性和支持


    - XC6209/XC6212系列可与低ESR陶瓷电容器兼容,确保最佳性能。
    - 厂商提供了详细的文档和支持,包括电气特性和使用指南。

    常见问题与解决方案


    - Q: 输出电压不稳定
    - A: 确保所有外部电容器的容值和质量符合要求,并遵循正确的布局设计。

    - Q: 设备功耗过高
    - A: 检查是否有漏电现象,并考虑降低输入电压或增加散热措施。

    总结和推荐


    XC6209/XC6212系列凭借其出色的性能和多功能性,在众多应用场合中表现出色。其高精度、低噪声和低静态电流使其成为便携式设备的理想选择。对于需要高精度、低纹波电源的应用场景,我们强烈推荐使用这款稳压器。其广泛的应用领域和良好的兼容性,使得它在市场上具有很强的竞争力。

XC6209F252MR-G参数

参数
Iq-静态电流 50μA
最大压差@电流 290mV@ 100mA
极性 正极
负载调节 100mV
纹波抑制-PSRR 70dB(10kHz)
最大输入电压 10V
最小输出电压 2.5V
最小输入电压 2V
最大输出电压 2.5V
输出电流 300mA
稳压器数量 1
线路调节 0.2%/V
输出类型 Fixed
通用封装 SOT-25-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6209F252MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6209F252MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6209F252MR-G XC6209F252MR-G数据手册

XC6209F252MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0565
10+ ¥ 2.3155
100+ ¥ 2.0747
500+ ¥ 2.0747
1000+ ¥ 2.0377
2500+ ¥ 2.0377
5000+ ¥ 2.0377
库存: 2547
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.15
直接购买
加入购物车
