首页  >  产品百科  >  XC6222B301ER-G

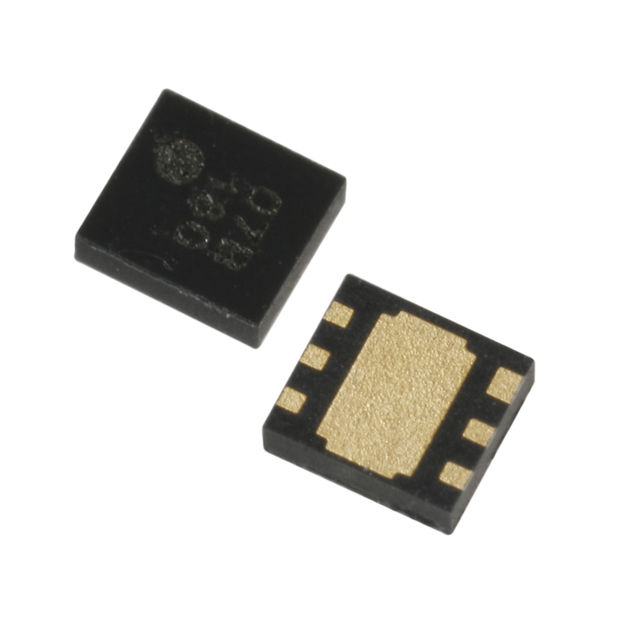

XC6222B301ER-G

产品分类: LDO稳压器
产品描述: 65dB(1kHz) 220μA 正极 Fixed 700mA 1 3V 1.7V 3V 6V 200mV@ 300mA 85mV 0.1%/V DFN 贴片安装,黏合安装
供应商型号: 3535357
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6222B301ER-G

XC6222B301ER-G概述

    XC6222系列:700mA高功率速LDO稳压器

    产品简介


    XC6222系列是一种高精度、低噪声、高纹波抑制比、低功耗且高速的CMOS电压稳压器。该系列产品包含参考电压源、误差放大器、驱动晶体管、电流限制器、热保护电路、反向电流保护电路及相位补偿电路。该系列稳压器特别适用于需要高性能、高稳定性的USB产品、CD/DVD/HDD驱动器、手机、便携式游戏机、相机模块、电子词典等场景。

    技术参数


    - 最大输出电流:700mA
    - 滴落电压:120mV @ IOUT=300mA(VOUT=3.0V)
    - 工作电压范围:1.7V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V(0.05V步进)
    - 精度:>2.0V时为+1%,≤2.0V时为±0.02V
    - 低功耗:100μA(VOUT=3.0V)
    - 高纹波抑制比:65dB @ 1kHz
    - 工作温度范围:-40℃ ~ +85℃
    - 适用电容:陶瓷电容(低ESR)
    - 芯片使能(CE):高电平有效,CL放电
    - 待机电流:低于0.1μA

    产品特点和优势


    XC6222系列具有以下显著特点:
    - 高精度输出:电压输出精度可达±1%(VOUT>2.0V),±0.02V(VOUT≤2.0V)。
    - 低功耗:即使在满载状态下,稳压器也仅消耗100μA电流。
    - 高速响应:具有快速负载瞬态响应能力,负载瞬变时间仅为5μs。
    - 反向电流保护:当VOUT电压高于VIN电压时,自动阻止反向电流流动,防止电池损坏。
    - 宽工作电压范围:适用于多种电压输入,从1.7V到6.0V。

    应用案例和使用建议


    XC6222系列稳压器广泛应用于各种便携式电子设备中,如USB产品、手机、便携式游戏机等。以下是一些应用实例和使用建议:
    - 移动电源:通过在充电端口添加XC6222稳压器,可以确保稳定的电压输出,从而延长设备电池寿命。
    - 便携式游戏机:内置XC6222稳压器可提高系统的稳定性和耐用性,延长游戏时间。
    - 智能手表:将XC6222用于智能手表内部,可以提供可靠的电源管理,避免由于电压波动引起的设备故障。
    使用建议:
    - 在焊接过程中,务必注意散热问题,以免温度过高导致损坏。
    - 确保输入电容CIN和输出电容CL的质量,选择低ESR的陶瓷电容以保证稳定运行。

    兼容性和支持


    XC6222系列与多种不同封装形式兼容,包括USP-6C、SOT-25、SOT-89-5等。该系列产品还符合欧盟RoHS标准,无卤素和铅成分,更加环保。

    常见问题与解决方案


    1. 负载瞬变响应不佳
    - 解决方案:检查输出电容是否达到最低要求(0.8V~2.05V:CL=6.8μF,2.1V~2.45V:CL=4.7μF,2.5V~5.0V:CL=2.2μF)。
    2. 稳压器过热
    - 解决方案:确保安装位置散热良好,必要时使用散热片辅助散热。
    3. 输出电压不稳
    - 解决方案:检查CE引脚是否正确连接,确保输入电容和输出电容放置得当。

    总结和推荐


    XC6222系列稳压器以其高精度、低功耗、高可靠性等优势,在多种应用场合中表现出色。尤其适合于需要高效稳定电压输出的移动电子设备中。因此,我们强烈推荐使用XC6222系列稳压器来提升产品的整体性能和稳定性。

XC6222B301ER-G参数

参数
Iq-静态电流 220μA
纹波抑制-PSRR 65dB(1kHz)
稳压器数量 1
极性 正极
输出类型 Fixed
最大输出电压 3V
最小输出电压 3V
线路调节 0.1%/V
负载调节 85mV
最小输入电压 1.7V
最大输入电压 6V
最大压差@电流 200mV@ 300mA
输出电流 700mA
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6222B301ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6222B301ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6222B301ER-G XC6222B301ER-G数据手册

XC6222B301ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.0331
10+ ¥ 3.0554
100+ ¥ 2.7376
500+ ¥ 2.7376
1000+ ¥ 2.6887
2500+ ¥ 2.6398
5000+ ¥ 2.6398
库存: 1726
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 30.55
直接购买
加入购物车
