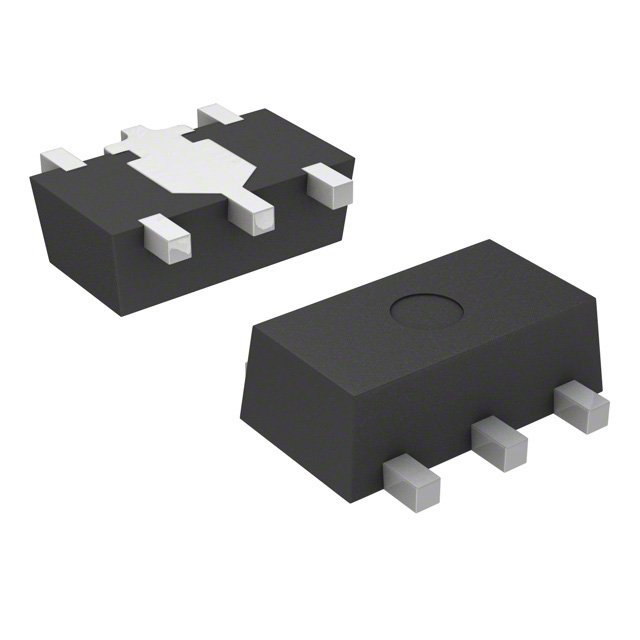

XC6220D181PR-G

产品分类: LDO稳压器
产品描述: 50dB(1kHz) 25μA 正极 Fixed 1A 1 1.8V 1.6V 1.8V 6V 655mV@ 1A 45mV 0.2(Typ) SOT-89-5 贴片安装,黏合安装
供应商型号: 865-XC6220D181PR-G
供应商: Mouser
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6220D181PR-G

XC6220D181PR-G概述


    产品简介


    XC6220 系列
    XC6220系列是一类高精度、低噪声、高速、低压差和大电流CMOS电压调节器,具有“绿色操作”(GreenOperation)功能。这些调节器广泛应用于光学盘驱动、磁盘驱动、数字相机/摄像机和数字音频设备等领域。通过集成的高精度内部电路和外部组件配合,XC6220系列能实现稳定的输出电压和高性能表现。

    技术参数


    XC6220系列的主要技术参数如下:
    - 最大输出电流:1000mA(适用于1.2V至5.0V的输出电压)
    - 压差(Dropout Voltage):
    - 20mV @ 100mA(输出电压为3.0V时)
    - 60mV @ 300mA(输出电压为3.0V时)
    - 输入电压范围:1.6V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V(以0.05V为增量)
    - 准确性:
    - ±1%(输出电压大于等于2.0V时)
    - ±20mV(输出电压小于2.0V时)
    - 低功耗模式下的电源电流:8μA(典型值)
    - 高速模式下的电源电流:50μA(典型值)
    - 工作温度范围:-40°C ~ +85°C
    - 热关断温度:检测150°C,释放135°C(典型值)

    产品特点和优势


    XC6220系列具备以下显著特点和优势:
    - 高精度和低噪声:提供稳定可靠的输出电压。
    - 绿色操作(GreenOperation)功能:能够在高功率模式和节能模式之间自动切换,延长电池寿命。
    - 大电流能力:最高可达1000mA,适合需要高电流的应用场合。
    - 低压差(Low Dropout Voltage):在输出电流高达1000mA时,仅需20mV的压差即可正常工作。
    - 内置保护机制:包括过电流保护、热关断保护和浪涌电流限制功能,确保系统的安全可靠运行。
    - 兼容陶瓷电容:允许使用低ESR陶瓷电容器,简化设计并提高稳定性。
    - 环境友好:符合欧盟RoHS标准,不含铅,环保无卤。

    应用案例和使用建议


    应用场景示例:
    - 光学盘驱动:在读取光盘数据时,XC6220系列可以为光驱提供稳定且低噪声的供电,提升读写速度和可靠性。
    - 数字音频设备:在便携式音乐播放器中,XC6220系列有助于保持系统稳定,减少音频信号失真。
    使用建议:
    - 正确连接电容:为了确保稳定性,推荐使用指定的陶瓷电容器作为输入和输出电容。
    - 优化负载:根据应用需求合理设置负载电流,避免超出XC6220系列的额定电流范围。
    - 注意散热:由于高电流和热保护功能的存在,应考虑良好的散热措施,以防止因过热导致的性能下降。

    兼容性和支持


    兼容性:
    - XC6220系列与陶瓷电容兼容,适合于广泛的板级应用。
    - 该产品与其他特定类型的电子元器件(如某些传感器和执行器)相兼容。
    支持和维护:
    - 生产商提供详细的技术文档和支持,帮助用户进行产品的选型和设计。
    - 用户可联系技术支持团队获取更深入的帮助和技术指导。

    常见问题与解决方案


    常见问题及解决办法:
    1. 如何选择合适的输出电压?
    - 根据应用需求和系统规范,通过激光微调技术选择精确的输出电压值。具体可通过厂商提供的标记规则确认型号。
    2. 系统启动时输出电压不稳定怎么办?
    - 可能是由于输入电容和输出电容的阻抗不匹配所致。建议检查并优化输入和输出电容的配置。
    3. 热关断触发后如何复位?
    - 当热关断触发时,需要等待一段时间让芯片冷却下来。此时可以通过外部控制信号复位热关断状态。

    总结和推荐


    总结:
    XC6220系列是一套全面的高性能低压差线性稳压器解决方案。它不仅具备高精度、低噪声和低功耗的优点,还拥有优秀的热管理和可靠性保障,适用于多种严苛的工作环境。
    推荐:
    鉴于XC6220系列在精密设备中的优异表现,特别是在电池供电系统、便携式音频设备和各类消费电子产品中的出色表现,强烈推荐用户选用这款产品。其卓越的性能和稳定的输出将为用户的项目提供强有力的支持。

XC6220D181PR-G参数

参数
Iq-静态电流 25μA
最小输出电压 1.8V
线路调节 0.2(Typ)
最大输入电压 6V
极性 正极
稳压器数量 1
最小输入电压 1.6V
输出类型 Fixed
输出电流 1A
最大输出电压 1.8V
纹波抑制-PSRR 50dB(1kHz)
最大压差@电流 655mV@ 1A
负载调节 45mV
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6220D181PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6220D181PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6220D181PR-G XC6220D181PR-G数据手册

XC6220D181PR-G封装设计

查看详情并下载
