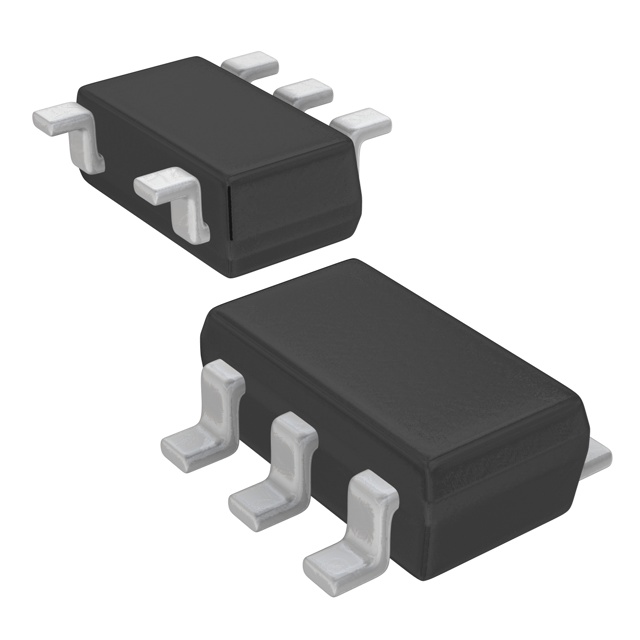

XC6901D331MR-G

产品分类: LDO稳压器
产品描述: 45dB(1kHz) 200μA 负极 Fixed 200mA 1 3.3V 12.4V 3.3V 12.4V 142mV@ 20mA 60mV 0.2%/V SOT-25 贴片安装
供应商型号: 3535583
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6901D331MR-G

XC6901D331MR-G概述

    XC6901 系列负电压调节器技术手册

    产品简介


    XC6901 系列是一款负电压CMOS线性稳压器,适用于需要稳定负输出电压的应用场合。该系列产品集成了参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。XC6901 系列能够提供高达200mA的输出电流,支持宽泛的输入电压范围,非常适合无线局域网模块、数码相机、移动设备等多种应用。

    技术参数


    - 最大输出电流:200mA
    - 输入电压范围:-2.4V ~ -12.4V
    - 输出电压范围:-0.9V ~ -12.0V
    - 准确度:当输出电压低于-2.0V时为±1.5%,高于-2.0V时为±0.03V
    - 温度稳定性:±50ppm/℃
    - 高电平阈值电压:+1.2V ~ +3.6V
    - 负载调节:当输出电流在1mA到100mA之间时,最大负载调整率为60mV
    - 滴漏电压:在输出电流为100mA时,滴漏电压为400mV
    - 低功耗:最大电源电流为100μA
    - 待机电流:小于0.1μA
    - 保护电路:过流限制典型值为350mA(具有折返功能)、热关断(阈值温度为150℃)
    - 工作环境温度:-40℃ ~ +85℃
    - 封装形式:SOT-25、SOT-89-5、USP-6C
    - 环保标准:符合欧盟RoHS指令,无铅

    产品特点和优势


    XC6901系列具备高精度、低功耗和优良的温度稳定性。尤其适合于便携式和电池供电设备。它集成的自动放电开关能够在关闭状态下快速将输出电容器上的电荷放掉,保证系统快速恢复到待机状态。此外,内置的软启动电路有助于减少开机时的浪涌电流,保护系统稳定运行。

    应用案例和使用建议


    典型应用:
    XC6901 系列广泛应用于需要稳定负输出电压的场合,如无线局域网模块、数码相机、移动设备等。
    使用建议:
    1. 在使用XC6901系列时,确保输入电压和输出电压的范围满足其技术规范要求。
    2. 为了提高系统的稳定性和可靠性,建议使用陶瓷电容器作为输入电容(CIN)和输出电容(CL)。
    3. 尽量减少输入引脚(-VIN)与地之间的布线阻抗,以避免由于噪声引起的不稳定现象。

    兼容性和支持


    XC6901系列可与多种电子元器件和设备兼容,支持的封装形式包括SOT-25、SOT-89-5、USP-6C。厂商提供了详尽的技术文档和客户支持,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    常见问题:
    1. 输出电压不稳定
    2. 开机时浪涌电流过大
    3. 设备发热严重
    解决方案:
    1. 确认输入电压和输出电压的连接正确无误,并检查外围元件的匹配情况。
    2. 使用内置软启动功能,确保逐步充电输出电容器,避免浪涌电流。
    3. 优化散热设计,使用铜质散热片或增加散热面积,以确保芯片不会因过热而关断。

    总结和推荐


    XC6901系列以其出色的性能、稳定性和广泛的适用性,在负电压调节器市场上表现优异。该系列产品不仅具备卓越的性能指标,还提供了良好的温度稳定性和紧凑的封装形式,是高性能电子设备的理想选择。综上所述,强烈推荐使用XC6901系列负电压调节器。

XC6901D331MR-G参数

参数
最大压差@电流 142mV@ 20mA
线路调节 0.2%/V
最小输入电压 12.4V
输出类型 Fixed
稳压器数量 1
最大输出电压 3.3V
Iq-静态电流 200μA
最大输入电压 12.4V
负载调节 60mV
最小输出电压 3.3V
纹波抑制-PSRR 45dB(1kHz)
极性 负极
输出电流 200mA
通用封装 SOT-25
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XC6901D331MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6901D331MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6901D331MR-G XC6901D331MR-G数据手册

XC6901D331MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5033
10+ ¥ 3.4116
100+ ¥ 3.0568
500+ ¥ 3.0022
1000+ ¥ 3.0022
2500+ ¥ 2.9476
5000+ ¥ 2.9476
库存: 1437
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 34.11
