XC6221A1827R-G

产品分类: LDO稳压器
产品描述: 70dB(1kHz) 50μA 正极 Fixed 200mA 1 1.8V 1.6V 1.8V 6V 210mV@ 100mA 40mV 0.2%/V USPN-4 贴片安装,黏合安装
供应商型号: 3535318
供应商: 海外现货
标准整包数: 1

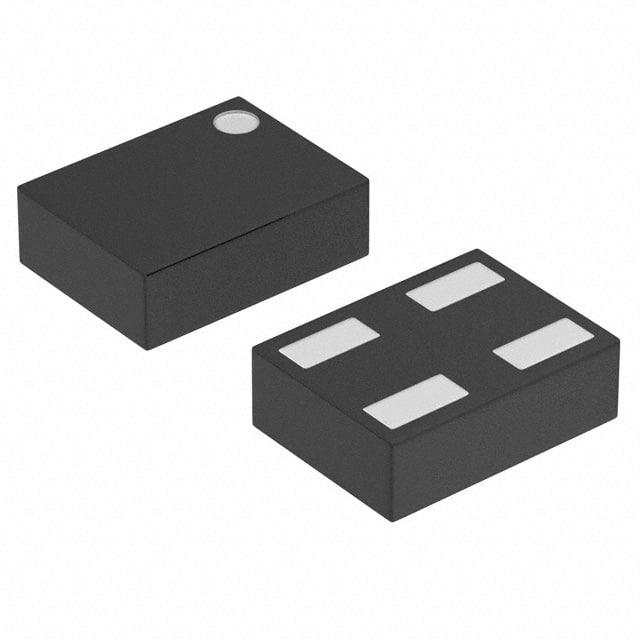

TOREX SEMICONDUCTOR LDO稳压器 XC6221A1827R-G

XC6221A1827R-G概述

    XC6221 系列低压差线性稳压器

    产品简介


    XC6221 系列是一系列高性能、低噪声、高纹波抑制比的低压差(LDO)CMOS 稳压器。该系列产品广泛应用于智能手机、移动电话、便携式游戏机、数码相机、摄像机、数字音频设备以及其他各种移动设备和终端。其高精度、低功耗的特点使得它在多个领域都表现出色。

    技术参数


    XC6221 系列的主要技术规格如下:
    - 最大输出电流:200mA(典型值可达250mA)
    - 压降电压:在输出电流为100mA、输出电压为3.0V时,压降电压为80mV
    - 输入电压范围:1.6V 至 6.0V
    - 输出电压范围:0.80V 至 5.00V(步进为0.05V)
    - 输出电压精度:±2%(当输出电压大于1.50V时);±1%(当输出电压大于2.00V时)
    - 低功耗:25μA(典型值)
    - 待机电流:小于0.1μA
    - 高纹波抑制比:70dB(1kHz)
    - 工作温度范围:-40°C 至 +85°C
    - 封装类型:USP-4、SOT-25、SSOT-24、USPN-4
    - 环境标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6221 系列具有以下独特功能和优势:
    - 高精度输出:通过激光调整技术确保输出电压的高精度,范围在0.05V步进。
    - 低噪声设计:采用陶瓷电容器作为输出电容,确保低噪声性能。
    - 高纹波抑制能力:出色的纹波抑制性能(70dB),适合对电源质量要求高的应用场景。
    - CE控制功能:具备自动放电功能,可以在低信号状态下将输出电容器上的电荷释放,实现快速返回到接地状态。

    应用案例和使用建议


    XC6221 系列广泛应用于各类便携设备,如手机和平板电脑。这些设备需要紧凑、高效且可靠的电源管理解决方案。对于实际应用,以下几点建议可能有所帮助:
    - 选择合适的输出电容:根据不同的输出电压范围,选用适当的输出电容,以确保系统的稳定性和可靠性。
    - 靠近IC放置输入和输出电容:以减少噪声和相位延迟的影响。
    - 确保热管理良好:在需要大电流的应用场景中,要注意散热,避免因过热导致性能下降。

    兼容性和支持


    XC6221 系列具有广泛的兼容性,适用于多种封装形式。此外,厂商提供详尽的技术支持文档,包括详细的测试电路图和性能图表,方便用户进行设计和调试。

    常见问题与解决方案


    - Q: 输出电压不准确
    - A: 检查输出电容是否符合要求,使用正确的电阻分压器配置,确保输出电压在容许范围内。
    - Q: 设备进入休眠模式后恢复缓慢
    - A: 检查是否正确设置了CE引脚的低电平信号,确保内部自放电开关正常工作。
    - Q: 输出电流限制
    - A: 检查电流限位电路是否设置正确,可以适当调整电阻值,确保在安全范围内运行。

    总结和推荐


    XC6221 系列低压差线性稳压器以其高精度、低噪声和高可靠性,在各种便携式设备中表现出色。其广泛应用的潜力和全面的支持文档使其成为众多设计师的理想选择。建议在需要高效能、紧凑型电源管理解决方案的应用中优先考虑XC6221系列。
    希望本文内容能够帮助您更好地理解和使用XC6221系列。如果您有任何疑问或需要更多技术支持,请联系厂商获取更详细的信息。

XC6221A1827R-G参数

参数
最小输入电压 1.6V
输出电流 200mA
负载调节 40mV
最大输出电压 1.8V
极性 正极
Iq-静态电流 50μA
线路调节 0.2%/V
稳压器数量 1
输出类型 Fixed
最大输入电压 6V
最小输出电压 1.8V
最大压差@电流 210mV@ 100mA
纹波抑制-PSRR 70dB(1kHz)
通用封装 USPN-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6221A1827R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6221A1827R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6221A1827R-G XC6221A1827R-G数据手册

XC6221A1827R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6352
10+ ¥ 2.754
100+ ¥ 2.4675
500+ ¥ 2.4675
1000+ ¥ 2.4235
2500+ ¥ 2.4235
库存: 3277
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.54
