XC6221A482GR-G

产品分类: LDO稳压器
产品描述: 60dB(1kHz) 50μA Fixed 200mA 1 4.8V 1.6V 4.8V 6V 140mV@ 100mA 10 mV 0.01%/V USP-4 贴片安装,黏合安装
供应商型号: 3535331
供应商: 海外现货
标准整包数: 5

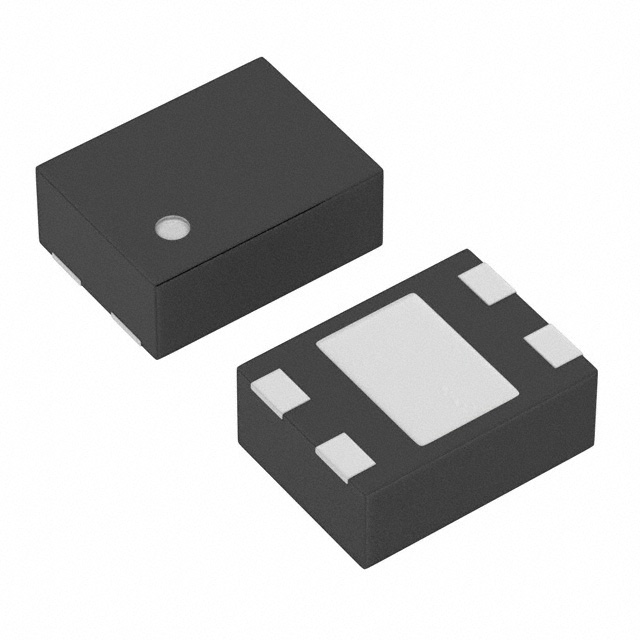

TOREX SEMICONDUCTOR LDO稳压器 XC6221A482GR-G

XC6221A482GR-G概述


    产品简介


    XC6221系列是一款高精度、低噪声、高速、低dropout的CMOS线性稳压器。该系列集成了参考电压源、误差放大器、电流限制电路和相位补偿电路。XC6221系列广泛应用于智能手机、便携式游戏机、数码相机、音频设备及移动设备终端等领域。

    技术参数


    - 最大输出电流:200mA(典型值可达250mA)
    - dropout电压:在IOUT=100mA、VOUT=3.0V时为80mV
    - 输入电压范围:1.6V至6.0V
    - 输出电压范围:0.80V至5.00V(以0.05V步进)
    - 输出电压精度:
    - VOUT>1.50V时:±2%
    - VOUT≤1.45V时:±30mV
    - VOUT>2.00V时:±1%
    - VOUT≤1.95V时:±20mV
    - 低功耗:典型供电电流为25μA,待机电流小于0.1μA
    - 纹波抑制率:70dB @ 1kHz
    - 工作温度范围:-40℃至+85℃
    - 封装形式:USP-4、SOT-25、SSOT-24、USPN-4
    - 环保标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6221系列具有以下几个显著的特点和优势:
    - 高精度:能够在各种工作条件下提供稳定的输出电压。
    - 低噪声:通过内置的低噪声设计减少输出电压的波动。
    - 高速响应:能够在短时间内稳定输出电压。
    - 低功耗:仅需25μA的供电电流即可维持正常工作状态。
    - CL自动放电功能:能够快速将输出电容中的电荷释放,便于关闭整个电路。
    - 兼容性:适用于多种输出电压和电容值,满足不同的应用场景需求。

    应用案例和使用建议


    XC6221系列广泛应用于各类便携式电子设备中,如智能手机、游戏机、数码相机等。这些设备通常需要紧凑的电路设计和高效的电源管理。在实际应用中,确保输入电容和输出电容的正确连接,以保证电源稳定。此外,对于需要快速关闭的应用场景,建议利用CL自动放电功能来提高系统的可靠性和安全性。
    使用建议:
    - 选择合适的电容值:根据输出电压范围选择合适的电容值,具体请参照数据表中的图表。
    - 确保电容稳定性:使用不会因温度或偏置变化而大幅改变容量的电容器。
    - 布局考虑:尽量将输入电容和输出电容靠近芯片,以减少杂散电感和干扰。

    兼容性和支持


    XC6221系列提供了多种封装选项,如USP-4、SOT-25、SSOT-24和USPN-4。该系列兼容不同类型的输出电压和电容值,确保与现有系统的良好兼容性。厂商还提供了详细的测试电路和操作指南,帮助用户更好地理解和使用该产品。如有任何技术支持需求,可以联系厂商获得专业帮助。

    常见问题与解决方案


    常见问题及解决方法:
    1. 输出电压不稳定
    - 解决方法:检查输出电容的容量和稳定性,确保使用高质量的陶瓷电容。

    2. 供电电流过高
    - 解决方法:确认输入电容和输出电容的正确连接,避免电容损坏导致电流增加。

    3. 负载瞬态响应差
    - 解决方法:增加输出电容值或调整电阻R1和R2的阻值,以优化负反馈系统。

    总结和推荐


    综上所述,XC6221系列凭借其高精度、低噪声、低功耗和快速响应等特点,在众多应用场景中表现出色。该系列产品非常适合需要高效电源管理和精确电压调节的便携式设备。无论是手机、游戏机还是其他便携式设备,XC6221系列都是理想的选择。因此,强烈推荐使用XC6221系列作为关键电源管理组件。

XC6221A482GR-G参数

参数
最小输出电压 4.8V
稳压器数量 1
极性 -
最大输出电压 4.8V
最大压差@电流 140mV@ 100mA
线路调节 0.01%/V
Iq-静态电流 50μA
输出电流 200mA
负载调节 10 mV
最大输入电压 6V
纹波抑制-PSRR 60dB(1kHz)
最小输入电压 1.6V
输出类型 Fixed
通用封装 USP-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6221A482GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6221A482GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6221A482GR-G XC6221A482GR-G数据手册

XC6221A482GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.2426
10+ ¥ 1.7669
100+ ¥ 1.631
500+ ¥ 1.5223
1000+ ¥ 1.5223
库存: 2960
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.66
