首页  >  产品百科  >  XC6233H291GR-G

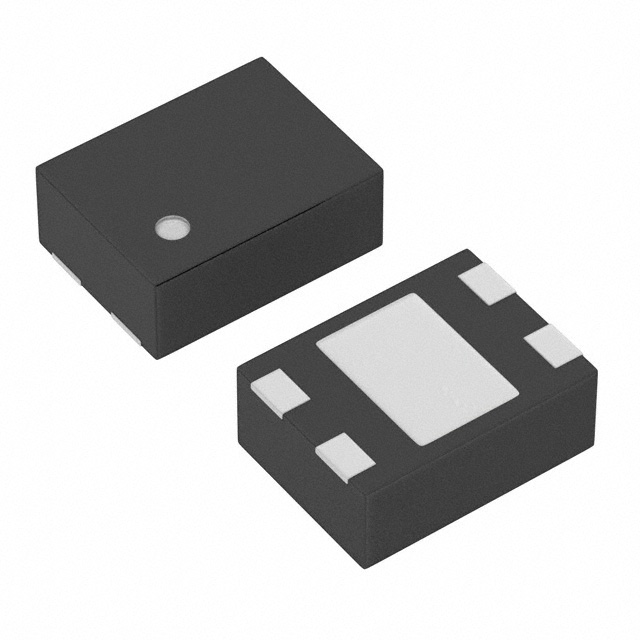

XC6233H291GR-G

产品分类: LDO稳压器
产品描述: 75dB(1kHz) 87μA 正极 Fixed 200mA 1 2.9V 1.7V 2.9V 5.5V 420mV@ 200mA 45mV 0.1%/V USP-4 贴片安装,黏合安装
供应商型号: 865-XC6233H291GR-G
供应商: Mouser
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6233H291GR-G

XC6233H291GR-G概述

    XC6233 系列高精度低功耗线性稳压器产品技术手册

    产品简介


    XC6233系列是Torex公司推出的一款200mA输出电流的高性能低压差线性稳压器(LDO),具有出色的高精度、低功耗及抗纹波特性。该产品广泛应用于移动设备、模块及智能手机等领域。

    技术参数


    XC6233系列的主要技术参数如下:
    - 最大输出电流:200mA
    - 输入电压范围:1.7V~5.5V
    - 输出电压范围:1.2V~3.6V,增量为0.05V(±1%)
    - dropout电压:240mV @ IOUT=200mA (VOUT=3.0V)
    - 低功耗:45μA (典型值)
    - 待机电流:0.1μA
    - 高纹波抑制比:75dB@1kHz
    - CE引脚功能:高电平激活
    - 内置电容自动放电
    - 保护电路:电流限制255mA(典型值)
    - 短路保护:60mA(典型值)
    - 外部电容器:陶瓷电容器,1.0μF
    - 工作环境温度范围:-40℃~+85℃
    - 封装形式:USP-4, SSOT-24, SOT-25, USPQ-4B04
    - 环保特性:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6233系列的优势在于其高效能的性能参数,包括高精度的输出电压、低功耗、出色的纹波抑制能力及内置的过流保护机制。这些特点使其特别适合在需要稳定电源的设备中使用,例如智能手机、智能手表及其他便携式电子产品。

    应用案例和使用建议


    XC6233系列被广泛应用于各种便携式电子设备中,如手机、相机模块等。实际使用时,推荐将输入电容器和输出电容器放置在靠近IC的位置,以减少阻抗并提高稳定性。此外,确保选择合适的陶瓷电容器,以获得最佳性能。

    兼容性和支持


    XC6233系列与多种电子元件兼容,特别是低ESR陶瓷电容器。Torex公司为其提供了全面的技术支持,包括详尽的文档和专业工程师团队的帮助,以确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:启动瞬间出现的大电流冲击
    - 解决方法:使用XC6233系列内部自带的防浪涌电路,在启动瞬间限制大电流。

    - 问题:在低温环境下输出电压不准确
    - 解决方法:根据技术手册中的温度补偿公式调整输出电压。

    总结和推荐


    综上所述,XC6233系列是一款非常适合用于便携式设备的高性能LDO稳压器。其高效的性能、丰富的功能和良好的兼容性使其在市场上具有较高的竞争力。对于需要高精度稳定电源的应用场景,强烈推荐使用XC6233系列。

XC6233H291GR-G参数

参数
最大压差@电流 420mV@ 200mA
最小输入电压 1.7V
最小输出电压 2.9V
最大输入电压 5.5V
纹波抑制-PSRR 75dB(1kHz)
输出类型 Fixed
极性 正极
稳压器数量 1
Iq-静态电流 87μA
输出电流 200mA
线路调节 0.1%/V
负载调节 45mV
最大输出电压 2.9V
通用封装 USP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6233H291GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6233H291GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6233H291GR-G XC6233H291GR-G数据手册

XC6233H291GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.5474 ¥ 4.6255
25+ $ 0.4577 ¥ 3.8676
100+ $ 0.33 ¥ 2.7885
250+ $ 0.2827 ¥ 2.3888
1000+ $ 0.2171 ¥ 1.8343
3000+ $ 0.1588 ¥ 1.3415
9000+ $ 0.1439 ¥ 1.2155
18000+ $ 0.1355 ¥ 1.1446
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
