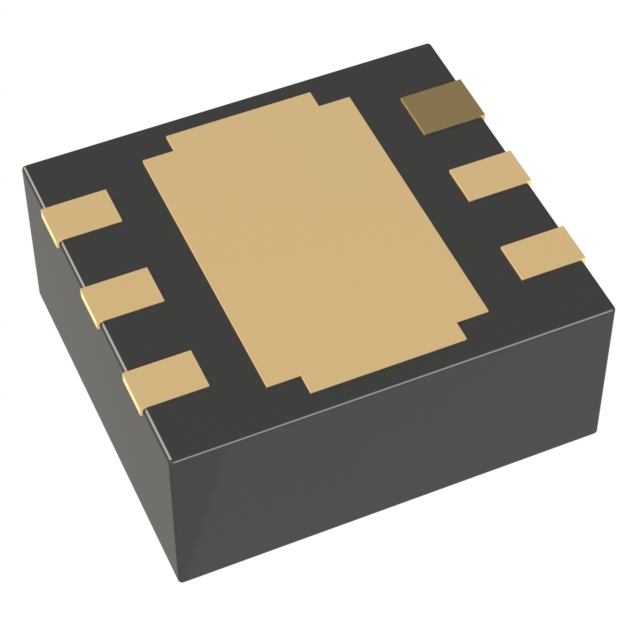

XC6230H001ER-G

产品分类: LDO稳压器
产品描述: 70dB(1kHz) 83μA 正极 Adjustable 2A 1 1.188V 1.7V 1.212V 6V 410mV@ 2A 14mV 0.1%/V USP-6-C 贴片安装,黏合安装
供应商型号: 3535387
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6230H001ER-G

XC6230H001ER-G概述

    XC6230 系列可调电压输出多合一高电流速效低压差稳压器

    产品简介


    XC6230 系列是一款低电阻、低压差、高精度、低噪声、高电源抑制比(PSRR)且大电流输出的高速低压差稳压器(LDO)。该系列稳压器特别适用于工业设备、移动模块及无线模块等领域。XC6230 系列提供 USP-6C 和 SOP-8FD 封装,支持广泛的输入电压范围,并能够通过外部电阻精确调节输出电压。

    技术参数


    - 输出电流: 2.0A
    - 电流限制设定范围: 0.3A 至 2.5A
    - 压降:
    - USP-6C: 0.17V @ IOUT = 1.0A, VOUTSET = 3.3V
    - SOP-8FD: 0.23V @ IOUT = 1.0A, VOUTSET = 3.3V
    - 输入电压范围: 1.7V 至 6.0V
    - 输出电压精度: 1.2V ±1.0%
    - 输出电压调整范围: 1.2V 至 5.0V
    - 供电电流: 45μA
    - 其他功能: 反向电流保护(选项)、启动电流保护、输出电压可调、CL 高速放电(H 型)
    - 保护功能: 过温保护(检测温度:150℃,释放温度:125℃)
    - 输入电容: 陶瓷电容(4.7μF)
    - 工作环境温度: -40℃ 至 +105℃
    - 环保特性: 符合欧盟 RoHS 指令,无铅

    产品特点和优势


    XC6230 系列具备多个显著的特点:
    - 高精度: 输出电压精度为 1.2V ±1.0%,适合对电压精度要求高的应用。
    - 高电流输出: 最大输出电流可达 2.0A,能够满足大电流需求的应用场景。
    - 反向电流保护: 防止电池等连接到 VIN 引脚时因反向电流导致损坏。
    - CL 高速放电: H 型支持快速放电,提高系统响应速度。
    - 热关断保护: 自动检测并保护 IC 免受过热损害。

    应用案例和使用建议


    XC6230 系列广泛应用于工业设备、移动模块及无线模块等领域。以下是几种典型应用场景及使用建议:
    - 工业设备: 在需要高精度稳压的工业环境中,XC6230 可以稳定输出电压,确保设备正常运行。
    - 移动模块: 移动设备通常对空间和功耗要求较高,XC6230 的小尺寸封装和低功耗特性使其成为理想选择。
    - 无线模块: 在无线通信模块中,XC6230 可以提供稳定的电压输出,保证模块的稳定性和可靠性。
    使用建议:
    - 为了确保稳定的工作,建议在 VOUT 和 VSS 引脚附近放置至少 4.7μF 的输出电容,并在输入引脚(VIN)和接地引脚(VSS)之间放置 2.2μF 的输入电容。
    - 选择反馈电阻时,建议 R22 不大于 220kΩ,以避免影响输出电压的精度和温度特性。

    兼容性和支持


    XC6230 系列支持多种封装,包括 USP-6C 和 SOP-8FD,适用于不同的应用场景。制造商提供详细的文档和支持服务,确保用户可以顺利集成和使用该产品。

    常见问题与解决方案


    - 问题: 输出电压不准确。
    - 解决方法: 确保外部电阻 R21 和 R22 的阻值正确且符合设计要求。调整这些电阻以获得所需的输出电压。

    - 问题: 温度变化引起输出电压漂移。
    - 解决方法: 使用高精度的陶瓷电容作为输出电容,并确保电路板上的电容不受温度变化的影响。

    总结和推荐


    XC6230 系列是一款高性能、多功能的稳压器,适用于多种应用场景。其高精度、大电流输出、多种保护功能和易于使用的特性使其在市场上具有较强的竞争力。因此,我们强烈推荐 XC6230 系列稳压器用于需要高可靠性和高性能的场合。

XC6230H001ER-G参数

参数
纹波抑制-PSRR 70dB(1kHz)
线路调节 0.1%/V
最大压差@电流 410mV@ 2A
最大输出电压 1.212V
Iq-静态电流 83μA
输出类型 Adjustable
最大输入电压 6V
稳压器数量 1
负载调节 14mV
最小输入电压 1.7V
极性 正极
输出电流 2A
最小输出电压 1.188V
通用封装 USP-6-C
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6230H001ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6230H001ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6230H001ER-G XC6230H001ER-G数据手册

XC6230H001ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1002
10+ ¥ 3.8638
100+ ¥ 3.4619
500+ ¥ 3.4001
1000+ ¥ 3.4001
2500+ ¥ 3.3383
5000+ ¥ 3.3383
库存: 180
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 38.63
