XC6206P202MR-G

产品分类: LDO稳压器
产品描述: 3μA 正极 Fixed 120mA 1 2V 1.8V 2V 6V 780mV@ 100mA 50mV 0.25%/V SOT-23 贴片安装,黏合安装
供应商型号: 30C-XC6206P202MR-G SOT-23
供应商: 国内现货
标准整包数: 1

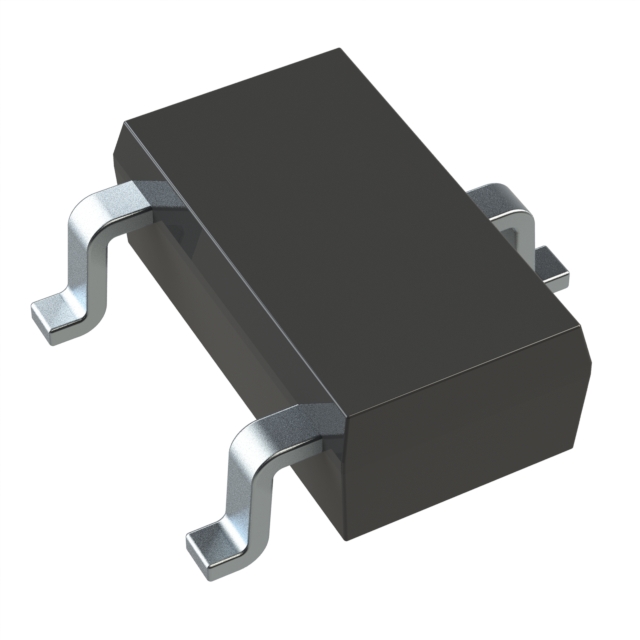

TOREX SEMICONDUCTOR LDO稳压器 XC6206P202MR-G

XC6206P202MR-G概述

    XC6206 系列电压调节器技术手册

    产品简介


    XC6206系列是来自Torex Semiconductor的高精度、低功耗正向电压调节器,适用于智能手机、移动电话、便携式游戏机、数码相机、音频设备等多种智能设备。该系列产品采用CMOS技术和激光调整技术制造,具备显著的小压降输出特性,能够在低功耗环境下提供大电流输出。XC6206系列支持低ESR陶瓷电容器,内置电流限制电路,确保在短路情况下也能有效保护输出端口。

    技术参数


    - 最大输出电流: 200mA(3.0V类型)
    - 压降电压: 250mV(100mA时,3.0V类型)
    - 最大工作电压: 6.0V
    - 输出电压范围: 1.2V至5.0V(0.1V增量)
    - 准确性: ±2%(VOUT≥1.5V);+30mV(VOUT<1.5V);+1%(VOUT>2.0V)
    - 供电电流: 1.0μA(典型值)
    - 封装: SOT-23、SOT-89、USP-6B
    - 工作温度范围: -40℃至+85℃
    - 环境标准: 符合欧盟RoHS指令,无铅

    产品特点和优势


    XC6206系列电压调节器具有以下几个显著特点和优势:
    - 高精度输出: 出色的稳定性,支持不同电压输出的精确调节。
    - 低功耗: 极低的静态电流使得其非常适合于电池驱动的应用。
    - 内置电流限制: 内置的短路保护电路确保了产品的长期可靠性和耐用性。
    - 小型化封装: SOT-23、SOT-89、USP-6B等封装形式使得该产品非常适合用于空间受限的应用场合。
    - 环保设计: 符合环保标准,不含卤素和锑,符合欧盟RoHS要求。

    应用案例和使用建议


    XC6206系列电压调节器广泛应用于消费电子设备中,例如智能手机和平板电脑等。在设计应用电路时,需要特别注意以下几点:
    - 放置输入和输出电容: 将输入电容(CIN)和输出电容(CL)尽可能靠近IC放置,以减少寄生电感的影响。
    - 稳定输入和输出电压: 当使用小输入/输出压差时,可能需要对输出电压进行彻底测试,以确保稳定操作。
    - 强化电源线路: 由于引线阻抗较高,在输出电流较大的情况下可能会出现不稳定操作,因此应加强VIN和VSS线路。

    兼容性和支持


    XC6206系列电压调节器与多种低ESR陶瓷电容器兼容,且提供了广泛的封装选择。厂商Torex Semiconductor提供详尽的技术支持和维护服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决方案: 检查输入和输出电容是否放置正确,确认没有其他外部干扰源。

    2. 问题: 输出电流限制不起作用
    - 解决方案: 确认输入电压未超过规定范围,检查电流限制电路是否正常。
    3. 问题: 短路保护不工作
    - 解决方案: 确认内置的短路保护电路是否正确配置,尝试更换更合适的电容器。

    总结和推荐


    总体而言,XC6206系列电压调节器是一款高性能、高可靠性、适用于多种应用场合的电压调节器。它凭借其高精度、低功耗、内置电流限制电路和兼容多种封装的优势,使其在市场上具有很强的竞争能力。对于需要高精度电压输出的智能设备,强烈推荐选用XC6206系列电压调节器。

XC6206P202MR-G参数

参数
纹波抑制-PSRR -
输出类型 Fixed
极性 正极
输出电流 120mA
最小输入电压 1.8V
最大输入电压 6V
最大压差@电流 780mV@ 100mA
Iq-静态电流 3μA
最大输出电压 2V
最小输出电压 2V
稳压器数量 1
线路调节 0.25%/V
负载调节 50mV
通用封装 SOT-23
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6206P202MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6206P202MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6206P202MR-G XC6206P202MR-G数据手册

XC6206P202MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
