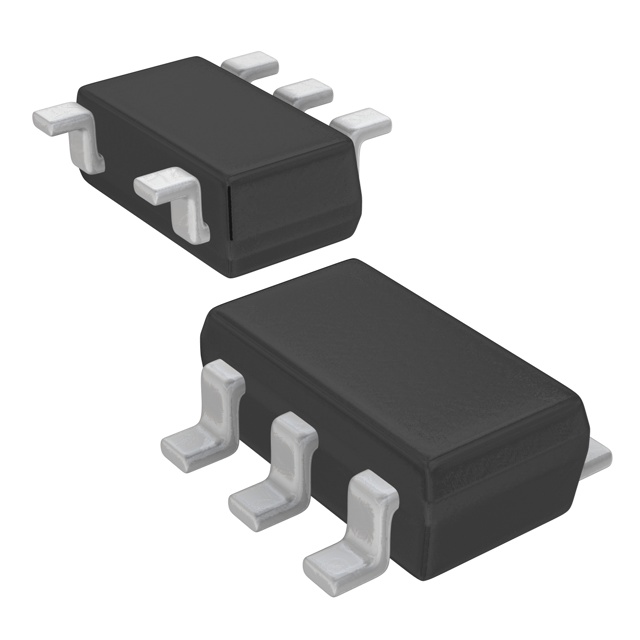

XC6220B331MR-G

产品分类: LDO稳压器
产品描述: 50dB(1kHz) 18μA 正极 Fixed 1A 1 3.3V 1.6V 3.3V 6V 655mV@ 1A 45mV 0.2%/V SOT-25-5 贴片安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: 31M-XC6220B331MR-G
供应商: 云汉优选
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6220B331MR-G

XC6220B331MR-G概述

    # XC6220系列低压差线性稳压器技术手册

    产品简介


    XC6220系列是一款高度准确、低噪声、高速、低压差及大电流的CMOS电压调节器,配备了“GreenOperation”功能。该系列产品广泛应用于消费电子设备、工业控制等领域。本系列包含多个型号,适用于不同的输出电压和电流需求,可以灵活适应各种设计要求。

    技术参数


    以下是XC6220系列的主要技术参数和技术规格:
    - 最大输出电流:1000mA(典型值1200mA)
    - 压差电压:在输出电流为100mA时,压差电压为20mV;在输出电流为300mA时,压差电压为60mV
    - 输入电压范围:1.6V ~ 6.0V
    - 输出电压范围:0.8V ~ 5.0V,步进为0.05V
    - 精度:对于输出电压大于等于2.0V的型号,精度为±1%;对于输出电压小于2.0V的型号,精度为±20mV
    - 低功耗模式:在PS模式下,静态电流为8μA;在HS模式下,静态电流为50μA
    - 工作温度范围:-40°C ~ +85°C
    - 热关断温度:检测温度为150°C,释放温度为135°C
    - 浪涌电流保护:最大承受电流为700mA
    - 封装:USP-6C、SOT-25、SOT-89-5
    - 环保标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6220系列的主要特点包括:
    - 低功耗设计:通过内置的“GreenOperation”功能,能够自动切换至高速或节能模式,有效降低功耗。
    - 宽电压范围:输入电压范围为1.6V ~ 6.0V,输出电压范围为0.8V ~ 5.0V,步进为0.05V。
    - 高精度调节:在不同输出电压下提供精确的稳压效果,满足多种应用场景的需求。
    - 高电流驱动能力:集成一个0.2Ω导通电阻的驱动晶体管,可输出高达1A的电流。
    - 低噪声和高性能:采用低ESR陶瓷电容器作为输出稳定电容,具有良好的抗噪声性能和高频响应特性。

    应用案例和使用建议


    XC6220系列适用于多种设备和应用场景,如:
    - CD-ROM、CD-R/RW驱动器
    - DVD驱动器
    - 硬盘驱动器
    - 移动互联网设备(MID)、超便携个人电脑(UMPC)
    - 数码相机、摄像机
    - 便携式音频视频设备
    使用建议:
    - 在选择输出电容时,确保选用的电容符合手册中的推荐值,并尽量靠近VOUT和VSS引脚连接。
    - 当需要拉低输出电压时,可以选择XC6220B/D系列以缩短输出达到地电平的时间。
    - 使用正确的输出电压设置CE引脚逻辑,确保IC正常工作。

    兼容性和支持


    XC6220系列与陶瓷电容器兼容,符合欧盟RoHS标准且无铅。厂商提供相应的技术支持和售后服务,以帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:输出电压不稳定
    - 解决方法:检查输出电容的值是否符合手册中的推荐值,确保电容安装正确且未损坏。
    2. 问题:浪涌电流过大
    - 解决方法:确保正确配置输入电容,并考虑使用额外的浪涌电流抑制电路。
    3. 问题:CE引脚无法正确控制输出
    - 解决方法:确认CE引脚的逻辑设置正确,使用符合要求的上拉/下拉电阻。

    总结和推荐


    综上所述,XC6220系列凭借其高精度、低噪声、高电流驱动能力和低功耗设计,成为了一款非常出色的低压差线性稳压器。它在广泛的电压范围内提供了可靠的稳压效果,适合多种应用场景。如果您正在寻找一款性能优异且适用性强的低压差线性稳压器,强烈推荐选择XC6220系列。
    本文档摘自XC6220系列的产品手册,详细介绍了产品的基本参数、应用和使用建议,希望能帮助您更好地了解和使用该产品。

XC6220B331MR-G参数

参数
纹波抑制-PSRR 50dB(1kHz)
线路调节 0.2%/V
输出类型 Fixed
稳压器数量 1
极性 正极
输出电流 1A
最小输入电压 1.6V
负载调节 45mV
最大压差@电流 655mV@ 1A
最大输出电压 3.3V
最大输入电压 6V
最小输出电压 3.3V
Iq-静态电流 18μA
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-25-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
