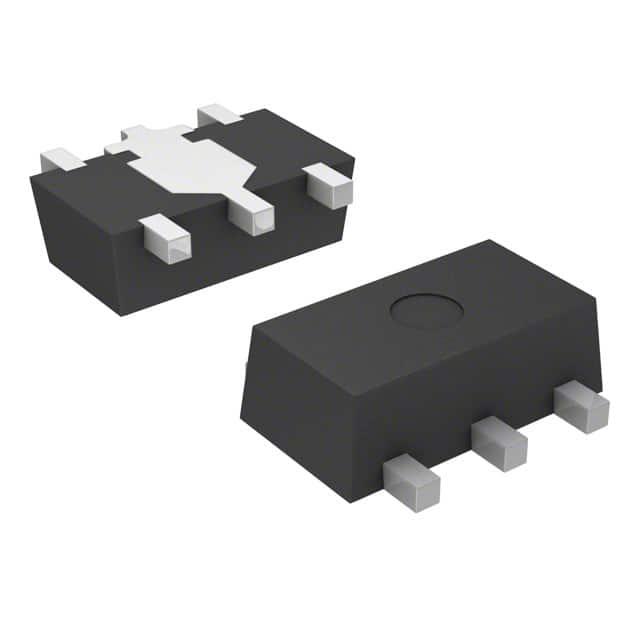

XC6902NA51PR-G

产品分类: LDO稳压器
产品描述: 45dB(1kHz) 350μA Fixed 200mA 1 10.5V 10.5V 16V SOT-89-5 贴片安装,黏合安装
供应商型号: 3535602
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6902NA51PR-G

XC6902NA51PR-G概述

    # XC6902 系列负电压调节器产品技术手册

    产品简介


    XC6902 系列是一种采用CMOS工艺设计的三端负电压调节器,能够接受高达 -16V 的输入电压,适合用于产生稳定的负输出电压。其主要功能包括提供参考电压源、误差放大器、驱动晶体管、电流限制器以及相位补偿器。XC6902 系列广泛应用于以下领域:
    - 负电源供应
    - 模块(如无线局域网设备、数码相机等)
    - 移动设备及终端设备

    技术参数


    以下是 XC6902 系列的主要技术参数:
    | 参数名称 | 型号范围 | 单位 |
    |
    | 最大输出电流 | 200 | mA |
    | 输入电压范围 | -2.4 ~ -16 | V |
    | 输出电压范围 | -0.9 ~ -12 | V |
    | 准确度 | ±1.5% (对于 -2.0V 至 -12V)
    | ±30mV (对于 -0.9V 至 -1.95V)
    | 温度稳定性 | 典型值 ±50 ppm/℃
    | 滴漏电压 | 400mV @ IOUT = 100mA | mV |
    | 低功耗 | 100μA | μA |
    | 工作温度范围 | -40℃ 至 +85℃ | ℃ |
    封装形式包括 SOT-23、SOT-89 和 USP-6C。该产品符合欧盟RoHS指令,并无铅化处理。

    产品特点和优势


    XC6902 系列具有以下显著特点和优势:
    - 高精度输出电压调节,适用于高要求的应用场景;
    - 优异的温度稳定性,确保在极端环境下稳定运行;
    - 内置过流保护和热关断电路,保障器件安全;
    - 支持陶瓷电容器,易于集成且成本效益高;
    - 封装小巧轻便,适合便携式电子产品设计。

    应用案例和使用建议


    应用案例
    XC6902 系列被广泛应用于无线通信模块、数字摄像机以及其他需要负电压电源供应的设备中。例如,在移动设备中作为辅助电源管理组件来为射频前端供电。
    使用建议
    为了获得最佳性能,请遵循以下几点建议:
    1. 在靠近芯片的位置放置输入与输出电容以减少噪声干扰;
    2. 确保所有连接线阻抗最小化以避免信号失真;
    3. 根据需要选择合适的封装类型。

    兼容性和支持


    XC6902 系列与其他标准电子元件具有良好的兼容性,可以方便地替换现有的类似产品。此外,Torex Semiconductor 提供全面的技术支持和服务保障,包括样品申请、定制开发和技术咨询等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外围电路连接是否正确,调整电阻值。 |
    | 过热现象 | 检查散热条件是否良好,必要时增加外部风扇。 |
    | 启动延迟时间较长 | 增加启动电容容量或将软启动设置调低。 |

    总结和推荐


    综上所述,XC6902 系列是一款高性能、高可靠性的负电压调节器,特别适合于对精度要求较高的应用场合。它不仅拥有紧凑的设计和平滑的工作曲线,还提供了完善的保护机制。如果您正在寻找一款能够在恶劣条件下稳定工作的电源解决方案,则 XC6902 系列无疑是您的理想选择。因此,强烈推荐此款产品给那些寻求高效能负电压调节器的专业人士。

XC6902NA51PR-G参数

参数
纹波抑制-PSRR 45dB(1kHz)
输出电流 200mA
负载调节 -
最大输出电压 10.5V
最小输入电压 -
最小输出电压 10.5V
线路调节 -
稳压器数量 1
最大输入电压 16V
Iq-静态电流 350μA
最大压差@电流 -
输出类型 Fixed
极性 -
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6902NA51PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6902NA51PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6902NA51PR-G XC6902NA51PR-G数据手册

XC6902NA51PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
