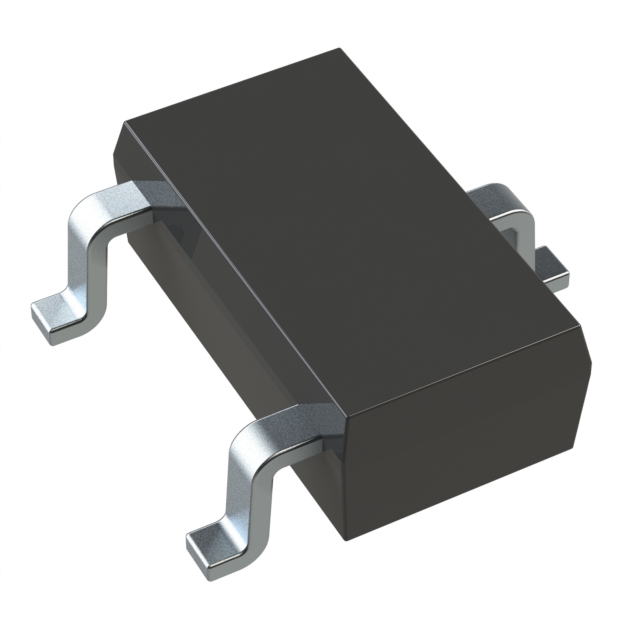

XC6206P302MR-G

产品分类: LDO稳压器
产品描述: 40dB 3μA 正极 Fixed 200mA 1 3V 1.8V 3V 6V 680mV@ 100mA 60mV 0.25%/V SOT-23 贴片安装,黏合安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: 31M-XC6206P302MR-G
供应商: 云汉优选
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6206P302MR-G

XC6206P302MR-G概述


    产品简介


    XC6206 系列是专为高精度低功耗设计的正向电压调节器,适用于多种便携式设备和电子产品。这些设备包括智能手机、移动电话、便携式游戏机、数码相机、音频设备等。XC6206 系列采用先进的 CMOS 技术制造,并结合激光修剪技术以确保输出电压的高度精确性。它具有强大的电流限流电路和内置驱动晶体管,能够在不同负载条件下稳定输出电压。

    技术参数


    - 最大输出电流:200mA(3.0V类型)
    - 压降电压:250mV @ 100mA(3.0V类型)
    - 最高工作电压:6.0V
    - 输出电压范围:1.2V 至 5.0V(增量为0.1V)
    - 准确性:±2%@VOUT≧1.5V;+30mV@VOUT<1.5V
    - 供电电流:1.0μA(典型值)
    - 最大功率耗散:SOT-23:250mW;SOT-89:500mW;USP-6B:120mW
    - 工作温度范围:-40℃ 至 +85℃
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6206 系列以其高精度、低功耗和宽输出电压范围著称。其电流限流电路和内置驱动晶体管能够提供稳定的输出电压,同时具备低ESR陶瓷电容兼容性,显著提升了其适用范围。此外,该系列具有非常小的压降电压和良好的温度稳定性,使其成为多种电子设备的理想选择。它的紧凑封装(SOT-23, SOT-89, USP-6B)进一步提高了其在便携式设备中的适应性,特别是在智能手机和平板电脑等空间受限的应用中。

    应用案例和使用建议


    XC6206 系列广泛应用于智能手机、便携式游戏机和数字相机等便携式设备中。例如,在智能手机中,XC6206 可用于提供稳定的电源供应,确保在不同负载条件下的可靠运行。在便携式游戏机中,它可用于保持游戏过程中电源的稳定,防止因电源波动而导致的游戏中断。
    使用时应注意以下几点:
    1. 布局:将输入电容(CIN)和输出电容(CL)尽可能靠近IC放置,减少布线阻抗。
    2. 热管理:对于USP-6B封装,增强散热性能,确保良好焊接和热释放。
    3. 测试:在实际生产前充分测试,确保在较低的输入/输出压差下仍能稳定工作。

    兼容性和支持


    XC6206 系列支持多种封装类型(SOT-23, SOT-89, USP-6B),确保其广泛适用于不同尺寸要求的电子设备。Torex Semiconductor 提供全面的技术支持和售后服务,确保用户能够在设计和应用过程中得到必要的帮助。

    常见问题与解决方案


    1. 输入电压超出额定范围:解决方案是确保输入电压在规定的范围内,即1.8V至6.0V。
    2. 输出电压不稳定:检查输出电容的容量和ESR是否满足要求,并确认电源供应是否足够。
    3. 过载导致的故障:启用IC内的电流限流电路,避免过载引起的损坏。

    总结和推荐


    综上所述,XC6206 系列具有高精度、低功耗、宽输出电压范围和良好的温度稳定性,非常适合于便携式设备中作为电源管理部件。其优良的兼容性和广泛的应用场景,使它在众多竞争产品中脱颖而出。推荐所有需要高效、稳定电源管理的便携式设备制造商选用XC6206系列。

XC6206P302MR-G参数

参数
最小输出电压 3V
线路调节 0.25%/V
稳压器数量 1
最小输入电压 1.8V
输出电流 200mA
最大压差@电流 680mV@ 100mA
Iq-静态电流 3μA
最大输出电压 3V
极性 正极
最大输入电压 6V
输出类型 Fixed
负载调节 60mV
纹波抑制-PSRR 40dB
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-23
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6206P302MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6206P302MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6206P302MR-G XC6206P302MR-G数据手册

XC6206P302MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
