ASPIAIG-F6060-8R2M-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 100KHz 8A 8A 8.2μH 24.8mΩ ±20% 0606 贴片安装 6.6mm*6.4mm*6mm
供应商型号: ET-4209939
供应商: 海外现货
标准整包数: 1

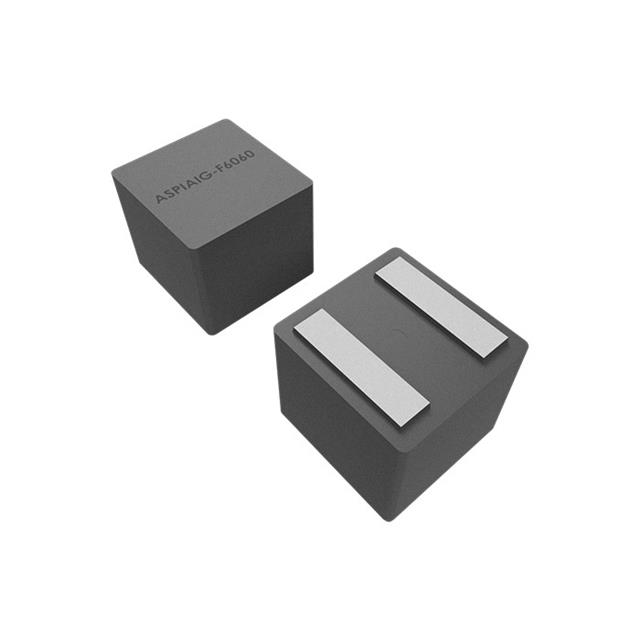

ABRACON 贴片电感 ASPIAIG-F6060-8R2M-T

ASPIAIG-F6060-8R2M-T概述


    产品简介


    ASPIAIG-F6060系列是ABRACON公司推出的一款表面贴装功率电感,采用Molded SMD封装方式,符合AEC-Q200 Grade 0标准。该系列适用于多种工业应用,如车身电子和舒适系统、娱乐信息系统、电动汽车、照明、太阳能逆变器及电源、工业和机器人,以及中高功率开关电源模块。该电感具有尺寸小、耐温范围宽(-55°C ~ +155°C)的特点,且符合RoHS标准,确保环保合规。

    技术参数


    | 参数 | ASPIAIG-F6060-4R7M-T | ASPIAIG-F6060-5R6M-T | ASPIAIG-F6060-6R8M-T | ASPIAIG-F6060-8R2M-T | ASPIAIG-F6060-100M-T |
    |
    | 电感值(μH) | 4.70 | 5.60 | 6.80 | 8.20 | 10.0 |
    | 电感容差 | ±20% | ±20% | ±20% | ±20% | ±20% |
    | 直流电阻(mΩ) | 14.4 | 15.8 | 20.8 | 24.8 | 29.3 |
    | 饱和电流(A) | 13.10 | 14.30 | 18.90 | 22.50 | 26.60 |
    | 温度上升电流(A) | 9.5 | 9.0 | 8.7 | 8.0 | 6.8 |
    | 封装尺寸(mm) | 6.6 x 6.4 x 5.8 | 6.6 x 6.4 x 5.8 | 6.6 x 6.4 x 5.8 | 6.6 x 6.4 x 5.8 | 6.6 x 6.4 x 5.8 |

    产品特点和优势


    1. 屏蔽结构:有效减少电磁干扰。
    2. 软饱和特性:在接近饱和时保持稳定的工作状态,避免电压尖峰。
    3. 低直流电阻:高效率,减少能量损耗。
    4. 高温适用性:能够在极端温度环境下稳定工作。
    5. 认证齐全:通过AEC-Q200和RoHS认证,确保在各种应用中的可靠性和环保性。

    应用案例和使用建议


    应用案例
    - 电动汽车:用于电池管理系统的电流滤波。
    - 工业自动化:适用于电机驱动系统的滤波电路。
    使用建议
    1. 设计阶段:根据实际应用场景选择合适的电感值,确保电路在全工作范围内稳定运行。
    2. 组装工艺:参照提供的焊接曲线图进行焊接,以避免热冲击导致电感损坏。
    3. 环境适应性:注意检查工作环境温度,确保电感在规定的温度范围内工作。

    兼容性和支持


    - 兼容性:ASPIAIG-F6060系列与主流SMT生产线兼容,可直接贴片生产。
    - 技术支持:ABRACON提供详细的技术文档和测试报告,同时支持客户定制化需求。

    常见问题与解决方案


    1. 问题:焊接过程中出现电感开路。
    - 解决方案:确保焊接温度和时间符合焊接曲线图要求,避免过热或不足焊接。
    2. 问题:温度过高导致电感失效。
    - 解决方案:在高温环境下工作时,需使用散热片辅助降温,或者选择更高额定温度的产品型号。

    总结和推荐


    ASPIAIG-F6060系列作为一款高性能的表面贴装功率电感,其在尺寸、性能和可靠性方面的表现非常出色,特别适合工业和汽车领域的高可靠性需求。尽管价格略高于一般商用产品,但考虑到其优异的性能和广泛的应用领域,我们认为它是一款值得推荐的产品。建议用户在选择时根据具体应用场景和预算综合考虑。

ASPIAIG-F6060-8R2M-T参数

参数
饱和电流(LSAT) 8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 24.8mΩ
额定电流 8A
Q值 -
测试频率 100KHz
电感值 8.2μH
长*宽*高 6.6mm*6.4mm*6mm
通用封装 0606
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ASPIAIG-F6060-8R2M-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASPIAIG-F6060-8R2M-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON ASPIAIG-F6060-8R2M-T ASPIAIG-F6060-8R2M-T数据手册

ASPIAIG-F6060-8R2M-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1383 ¥ 18.0689
10+ $ 1.3446 ¥ 11.3615
50+ $ 1.1071 ¥ 9.3548
200+ $ 0.99 ¥ 8.3655
400+ $ 0.9421 ¥ 7.9603
750+ $ 0.8778 ¥ 7.4178
3750+ $ 0.8058 ¥ 6.8094
7500+ $ 0.7449 ¥ 6.2946
库存: 717
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.06
