ABM12W-32.0000MHZ-6-J1Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 6pF ±10ppm ±50ppm 32MHz 80Ω 10μW 贴片安装 1.6mm*1.2mm*400μm
供应商型号: SYE-ABM12W-32.0000MHZ-6-J1Z-T3
供应商: 海外现货
标准整包数: 1

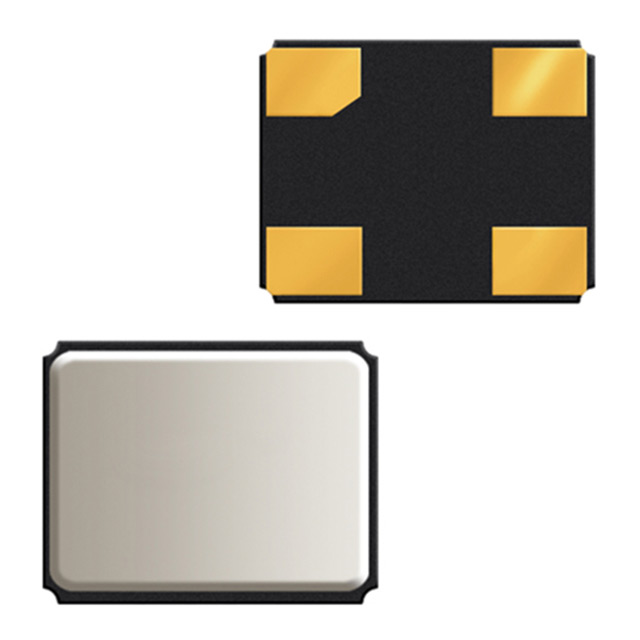

ABRACON 无源晶振 ABM12W-32.0000MHZ-6-J1Z-T3

ABM12W-32.0000MHZ-6-J1Z-T3概述

    # IoT 优化低剖面石英晶体 ABM12W 系列技术手册

    产品简介


    ABM12W 系列是一款由 ABRACON 生产的 IoT 优化型低剖面石英晶体,专为可穿戴设备和物联网(IoT)应用设计。这款产品以其卓越的频率稳定性和极低的高度(仅 0.4mm),特别适合高度受限的设计。其标准封装尺寸为 1.6 x 1.2 x 0.4mm,符合 Pb Free 和 RoHS II 标准,适用于广泛的应用场景,如蓝牙/蓝牙低能耗(BLE)、无线模块、近场通信(NFC)等。

    技术参数


    以下是 ABM12W 系列的技术规格和关键性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 24.0000 | 31.9999 | 52.0000 | MHz
    | 操作模式 | 基础振荡
    | 工作温度范围 | -40 | +125 °C | 可选定制温度范围 |
    | 存储温度范围 | -55 | +125 °C
    | 频率容差 | -10 | +10 ppm | 可选定制精度 |
    | 温度稳定性 | -10 | +10 ppm | 可选定制稳定性 |
    | 等效串联电阻 (ESR) | 80 | 150 Ω | 可选定制 ESR |
    | 并联电容 (C0) | 1.0 | 2.0 pF
    | 负载电容 (CL) | 4.0 pF | 可选定制 CL |
    | 驱动功率 | 10 | 100 µW
    | 老化(1年) | -2 | +2 ppm
    | 绝缘电阻 | 500 MΩ

    产品特点和优势


    1. 低剖面设计:0.4mm 的最大高度非常适合高度受限的设计,如可穿戴设备。
    2. 优化的 ESR:通过极低的 ESR 和低电容设计,实现高效能和高可靠性。
    3. 宽温范围:支持 -40°C 至 +125°C 的宽温度范围,确保在极端环境下的稳定运行。
    4. 优异的频率稳定性:提供多种频率稳定选项,满足不同应用场景的需求。
    5. RoHS 合规:完全符合环保标准,适合绿色制造。

    应用案例和使用建议


    应用案例
    - 蓝牙/蓝牙低能耗模块:用于连接智能手表、耳机等设备。
    - 近场通信(NFC)设备:在移动支付和数据传输中提供稳定的时钟信号。
    - 无线传感器网络:为各种传感器节点提供精准的时钟源。
    使用建议
    1. 选择合适的负载电容:根据具体电路设计选择合适的负载电容值,通常为 4pF 或定制值。
    2. 关注温度范围:根据设备的工作环境选择合适的温度稳定性选项。
    3. 确保正确的焊接条件:参考推荐的回流焊曲线,确保焊接质量。

    兼容性和支持


    ABM12W 系列可以与其他主流微控制器和无线模块无缝集成。ABRACON 提供详尽的技术文档和支持服务,帮助用户快速完成产品设计和调试。

    常见问题与解决方案


    1. 问题:焊接后发现部分器件失效。
    - 解决方法:检查焊接工艺是否符合推荐的回流焊曲线。
    2. 问题:设备在高温环境下出现频率漂移。
    - 解决方法:选择更高稳定性的频率稳定性选项(如 ±10 ppm)。
    3. 问题:设备无法启动。
    - 解决方法:确认供电电压和驱动功率是否满足要求。

    总结和推荐


    ABM12W 系列以其卓越的性能、灵活的配置选项和广泛的适用性,在 IoT 和可穿戴设备领域表现出色。对于需要高度优化和紧凑设计的应用场景,该产品是理想的选择。强烈推荐在设计 IoT 相关产品时考虑 ABM12W 系列晶体。
    如果您对具体型号或技术细节有进一步需求,请访问 ABRACON 官网或联系技术支持。

ABM12W-32.0000MHZ-6-J1Z-T3参数

参数
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 80Ω
频率 32MHz
驱动电平 10μW
负载电容 6pF
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ABM12W-32.0000MHZ-6-J1Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM12W-32.0000MHZ-6-J1Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM12W-32.0000MHZ-6-J1Z-T3 ABM12W-32.0000MHZ-6-J1Z-T3数据手册

ABM12W-32.0000MHZ-6-J1Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
