AMJDDEH-A11

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±50ppm 50MHz,100MHz SMD-2520-4P 贴片安装 2.5mm*2mm*890μm
供应商型号: SYE-AMJDDEH-A11
供应商: 海外现货
标准整包数: 1

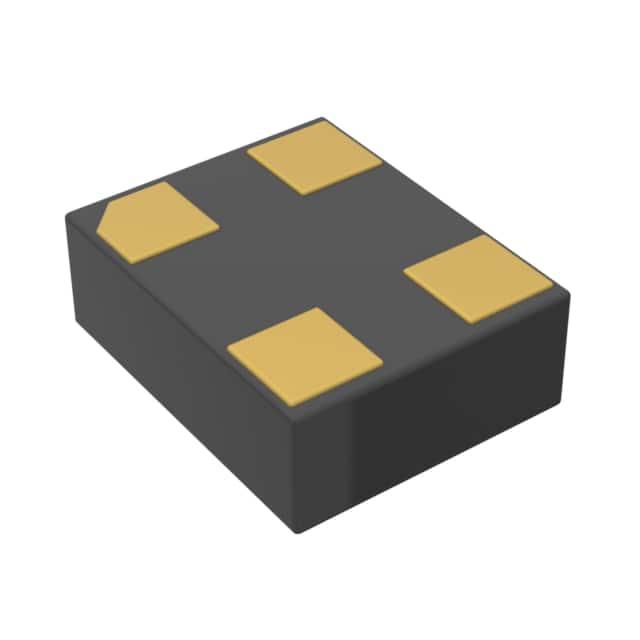

ABRACON 有源晶振 AMJDDEH-A11

AMJDDEH-A11概述

    AMJD 系列频率可选 MEMS 振荡器技术手册

    1. 产品简介


    AMJD 系列频率可选 MEMS 振荡器是一种高性能、频率范围广的振荡器,适用于各种需要精确时钟信号的应用场景。此系列产品通过独特的设计实现了高稳定性、低功耗及紧凑尺寸的特点,广泛应用于可穿戴设备、物联网(IoT)、工业物联网、音频视频设备、无人机和机器人等领域。

    2. 技术参数


    AMJD 系列振荡器的技术参数如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 1.0000 | - | 100.0000 | MHz
    | 供电电压(VDD) | 1.71 | 3.63 V
    | 电流消耗(IDD) | 3.0 mA | fout = 27MHz, VDD=1.8V, 无负载 |
    | 工作温度范围 | -40 | +85 °C
    | 存储温度 | -55 | +150 °C
    | 频率稳定性(选项 D/F) | -25 | +25 | ppm
    | 频率稳定性(选项 E/G) | -50 | +50 | ppm
    | 老化 | -5 | +5 | ppm | 第一年@25℃ |
    | 输出逻辑电平 | 45 | 55 | %
    | 高电平输出(VOH) | 0.8VDD V | Std Drive 选项:I = 3mA;高驱动选项:I = 6mA |
    | 低电平输出(VOL) | 0.2VDD V | Std Drive 选项:I = -3mA;高驱动选项:I = -6mA |
    | 输入逻辑电平 | 0.7VDD V
    | 启动时间(tSU) | 1.3 ms
    | 驱动电阻 | 300 ohm
    | 电源上升时间(tPU) | 0.1 | 100 | ms | 到达90%的目标VDD |

    3. 产品特点和优势


    - 频率可选性:支持两个频率的切换,可根据需求灵活选择。
    - 紧凑尺寸:封装尺寸最小为 1.6x1.2mm,适合空间受限的应用场合。
    - 低功耗:典型电流消耗仅为 3mA。
    - 宽频率范围:输出频率范围从 1MHz 至 100MHz。
    - 短交货周期:快速交付新频率产品。
    - 宽温区范围:工作温度范围为 -40°C 至 +85°C。
    - 快速启动:启动时间仅需 1.3ms。

    4. 应用案例和使用建议


    - 可穿戴设备:例如智能手表、健康监测器,要求小型化和低功耗。
    - 物联网(IoT)设备:智能家居传感器、安全系统,需具备宽温范围和高稳定性。
    - 工业物联网:自动化生产线上的时间同步设备,要求高可靠性。
    - 音频视频设备:需要高精度时钟源以确保音视频同步。
    - 无人机和机器人:需要稳定的信号传输和处理,以提高操作效率和安全性。
    使用建议:
    - 在组装过程中确保焊接温度不超过 260°C,并在40秒内完成。
    - 使用 3kpcs/reel 的包装方式适用于大批量订单。
    - 可通过频率选择引脚(FS)进行频率切换,注意保持引脚处于正确的电平状态。

    5. 兼容性和支持


    - 兼容性:与其他标准电路板兼容。
    - 支持:提供详尽的技术文档和支持服务,用户可通过电话或官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的频率?
    解决方案:查看频率表并根据具体应用需求选择合适频率。
    - 问题2:如何避免焊接过程中的损坏?
    解决方案:遵循指定的焊接温度曲线,确保温度不超过规定值。
    - 问题3:产品启动慢怎么办?
    解决方案:检查供电电压是否稳定且符合规范,确保满足启动条件。

    7. 总结和推荐


    AMJD 系列频率可选 MEMS 振荡器凭借其高性能、灵活性和广泛的适用性,在多个领域具有显著的竞争优势。无论是对于对尺寸和功耗有严格要求的应用,还是需要高稳定性的工业级产品,AMJD 系列振荡器都是理想的选择。总体来说,我们强烈推荐这一产品给所有需要高质量时钟信号的客户。

AMJDDEH-A11参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 50MHz,100MHz
长*宽*高 2.5mm*2mm*890μm
通用封装 SMD-2520-4P
安装方式 贴片安装
零件状态 在售
包装方式 散装

AMJDDEH-A11厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMJDDEH-A11数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMJDDEH-A11 AMJDDEH-A11数据手册

AMJDDEH-A11封装设计

查看详情并下载
Symbol
Footprint
3D Model
