首页  >  产品百科  >  1532H-20.000K33DTSY

1532H-20.000K33DTSY

产品分类: 有源晶振
厂牌: HCI/苏州杭晶
产品描述: 高精度,高可靠性,封装:3225,频率:20MHz,输出方式:HCMOS,工作电压:3.3V,频率公差:±10ppm,工作温度:-40-85℃,频率稳定度:±25ppm
供应商型号: 1532H-20.000K33DTSY SMD3225-4P
供应商: 云汉优选
标准整包数: 10

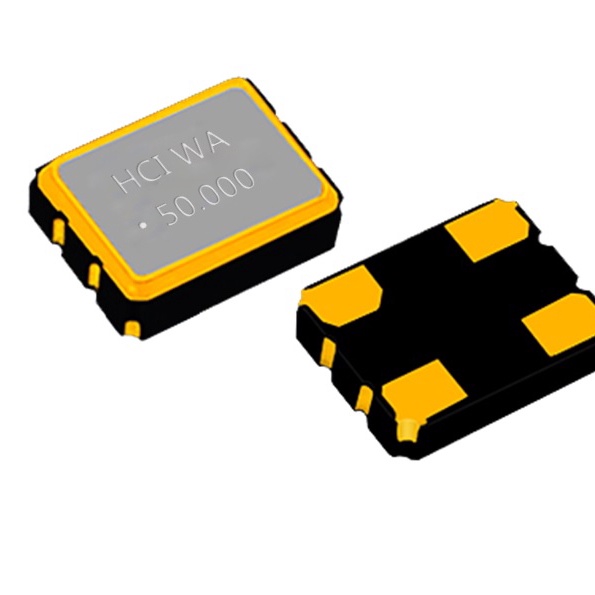

HCI/苏州杭晶 有源晶振 1532H-20.000K33DTSY

1532H-20.000K33DTSY概述

    电子元器件技术手册解析:1532H振荡单元

    产品简介


    1532H振荡单元是一种采用CMOS输出的小型化表面贴装(SMD)陶瓷密封封装器件。它具有尺寸小、稳定性高、支持多种频率范围等优点,适用于WiFi/WiMAX/蓝牙、手机、机顶盒/HDTV等应用场景。此外,该产品符合RoHS标准,不含铅、卤素和已登记的有害物质(REACH),满足严格的环保要求。

    技术参数


    - 尺寸: 3.2 x 2.5 x 1.0 mm,配有4个焊盘
    - 工作电压: 1.8V, 2.5V, 3.3V,32.768kHz可用
    - 频率范围: 1.25 MHz 至 125 MHz
    - 频率稳定性: ±20 ppm / ±25 ppm / ±50 ppm(包括温度变化、供电电压变化、负载变化、冲击和振动引起的频率偏移)
    - 工作温度范围: –10°C 至 +60°C / –20°C 至 +70°C / –40°C 至 +85°C(选项)
    - 第一年老化: ±3.0 ppm @ +25°C
    - 供电电流: 7 mA (1.8V), 10 mA (2.5V), 15 mA (3.3V)(带15 pF负载)
    - 输出波形和负载: LVCMOS,可选15 pF 或 30 pF 负载
    - 输出电压水平:
    - 高电平: 1.62V (1.8V), 2.25V (2.5V), 2.97V (3.3V)
    - 低电平: 0.18V (1.8V), 0.25V (2.5V), 0.33V (3.3V)
    - 上升时间和下降时间:
    - <10 MHz: 5 ns (1.8V), 4 ns (2.5V), 3 ns (3.3V) (10%至90% VCC)
    - ≥10 MHz: 4 ns (1.8V), 3 ns (2.5V), 3 ns (3.3V) (10%至90% VCC)
    - 对称性(占空比): 45%至55%或40%至60% (@ 50%VCC)
    - 相位抖动(RMS): <1 ps (12 kHz ≤ Fj ≤ 20 MHz)

    产品特点和优势


    1. 小型化设计: 仅3.2 x 2.5 x 1.0 mm,便于紧凑型设备集成。
    2. 高稳定性: 过温范围内的紧致稳定性,适合各种苛刻环境下的应用。
    3. 三态使能/禁用功能: 通过Pad 1控制,简化系统设计。
    4. 汽车级合规性: 符合AEC-Q200标准,适用于汽车电子产品。
    5. 环保材料: RoHS、无铅、无卤素、Reach合规,确保产品安全和环保。

    应用案例和使用建议


    1. WiFi/WiMAX/蓝牙: 可用于物联网设备,如智能手表和智能家居产品。
    2. 手机: 集成在移动设备中,确保通信质量。
    3. 机顶盒/HDTV: 为高清视频传输提供稳定时钟信号。
    使用建议:
    - 确保正确的电路设计,特别是电源滤波部分。
    - 在高湿度环境下,增加防潮措施以提高长期稳定性。
    - 避免在极端条件下使用,以防止意外损坏。

    兼容性和支持


    - 兼容性: 支持LVCMOS接口,广泛兼容各种数字电路。
    - 包装信息: 符合EIA-481标准,带状包装,每卷3,000件。

    常见问题与解决方案


    1. 频率不稳定: 检查电源电压是否在指定范围内,确保接地良好。
    2. 输出信号不清晰: 调整负载电容至推荐值,检查电路设计是否存在布局问题。
    3. 过热现象: 确保良好的散热设计,避免高温环境运行。

    总结和推荐


    综上所述,1532H振荡单元凭借其小巧尺寸、高稳定性、多功能性及环保特性,非常适合应用于无线通信、消费电子及车载设备中。推荐选择此产品以提升整体系统的可靠性和性能。

1532H-20.000K33DTSY参数

参数
频率 -
频率稳定性 -
频率容差 -
通用封装 SMD-3225-4P

1532H-20.000K33DTSY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

1532H-20.000K33DTSY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 有源晶振 HCI/苏州杭晶 1532H-20.000K33DTSY 1532H-20.000K33DTSY数据手册

1532H-20.000K33DTSY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.0722
100+ ¥ 1.6664
500+ ¥ 1.587
1000+ ¥ 1.5111
3000+ ¥ 1.4387
库存: 18853
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 20.72
直接购买
加入购物车
