1532H-33.000J33DTSY

产品分类: 有源晶振
厂牌: HCI/苏州杭晶
产品描述: 高精度,高可靠性,封装:3225,频率:33MHz,输出方式:HCMOS,工作电压:3.3V,频率公差:±10ppm,工作温度:-40-85℃,频率稳定度:±30ppm
供应商型号: 14M-CO32H4-33.000-33JDTSNY
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 有源晶振 1532H-33.000J33DTSY

1532H-33.000J33DTSY概述


    产品简介


    产品类型及功能

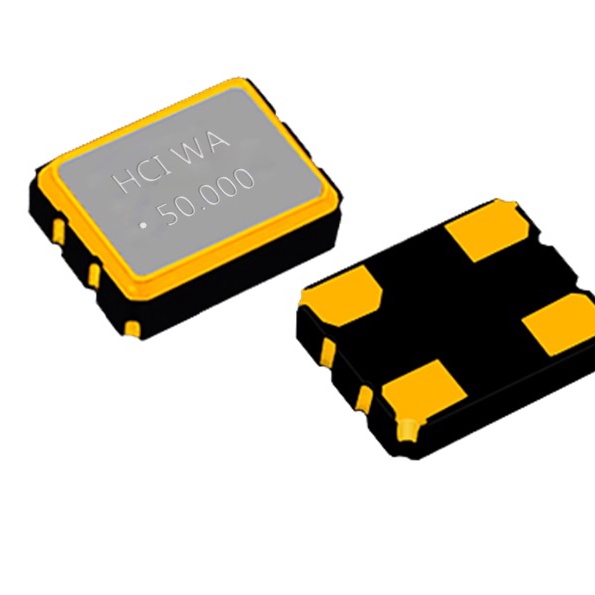

    本产品为1532H振荡器单元,采用CMOS输出,封装于尺寸为3.2x2.5mm的陶瓷密封SMD(表面贴装)封装内。其主要功能是为各种电子设备提供稳定的时钟信号,适用于WiFi/WiMAX/蓝牙、移动电话、机顶盒/高清电视等应用场景。
    应用领域
    该产品广泛应用于需要稳定时钟信号的各种消费电子设备中,如无线通信设备、移动通信设备、数字电视等领域。

    技术参数


    | 参数 | 规格范围 |

    | 供电电压 | 1.8V, 2.5V, 3.3V |
    | 频率范围 | 1.25 ~ 125MHz |
    | 频率稳定性 | ±20ppm / ±25ppm / ±50ppm |
    | 工作温度范围 | -10到+60°C / -20到+70°C / -40到+85°C |
    | 年老化率 | ±3.0ppm @+25°C |
    | 供电电流 | 7mA (1.8V), 10mA (2.5V), 15mA (3.3V) |
    | 输出波形及负载 | LVCMOS 15pF, 可选30pF |
    | 输出电压水平(高) | 1.62V (1.8V), 2.25V (2.5V), 2.97V (3.3V) |
    | 输出电压水平(低) | 0.18V (1.8V), 0.25V (2.5V), 0.33V (3.3V) |
    | 上升下降时间 | <5ns (1.8V), <4ns (2.5V), <3ns (3.3V) (<10MHz @10~90% of VCC) |
    | 上升下降时间(≥10MHz) | <4ns (1.8V), <3ns (2.5V), <3ns (3.3V) |
    | 波形对称性 | 45~55% 或 40~60% (@50%VCC) |
    | 相位抖动 | RMS <1ps (12kHz≤Fj≤20MHz) |

    产品特点和优势


    1. 小型化设计:紧凑的3.2x2.5x1.0mm尺寸和4个焊盘设计,非常适合高密度组装需求。
    2. 温度稳定性好:具备优异的温度稳定性,确保在不同环境下都能提供一致的时钟信号。
    3. 三态使能/禁用功能:通过控制引脚1上的状态可以灵活地启用或禁用振荡器,提高了系统的可配置性和灵活性。
    4. 符合标准:满足AEC-Q200汽车级标准,RoHS合规,无铅,无卤素和符合REACH法规,适用于汽车和其他高可靠性要求的应用。
    5. 多频段支持:提供多种频率范围选择,满足不同的应用需求。

    应用案例和使用建议


    应用案例
    - WiFi模块:用于提供稳定的时钟信号,确保无线通信的高效传输。
    - 手机基带芯片:作为核心的时钟信号源,支持多频段信号处理。
    - 数字电视接收器:提供稳定的参考时钟,保障视频和音频信号的同步。
    使用建议
    - 在高温环境下使用时,建议选择更高稳定性的频率范围,以保证振荡器的正常运行。
    - 结合实际负载情况选择合适的输出波形和负载,以确保输出信号质量。
    - 注意上升时间和下降时间,特别是对于高速信号处理,需考虑信号完整性问题。

    兼容性和支持


    - 该产品采用标准SMD封装,易于与现有设备和电路板集成。
    - 提供Tape & Reel包装,符合EIA-481标准,便于自动化生产和装配。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否在规定范围内,确认接地良好。 |
    | 工作温度超出范围 | 更换符合更宽工作温度范围的产品型号。 |
    | 上升/下降时间不满足要求 | 确认负载和电源条件是否满足规格要求。 |
    | 输出电压不符合预期水平 | 检查供电电压是否正确设置,重新检查焊接质量。 |

    总结和推荐


    产品优势

    总结


    - 小巧且高密度设计,适合现代电子产品的小型化趋势。
    - 温度稳定性和频率稳定性优异,适用于严苛的工作环境。
    - 支持多种频率和电压范围,满足不同应用场景需求。
    - 满足高可靠性标准,适用于多种工业和汽车应用。
    推荐意见
    鉴于上述诸多优点,该振荡器单元在需要高稳定性和高可靠性时钟信号的广泛应用中表现出色。强烈推荐在需要高频稳定时钟信号的各类电子产品中使用该产品,尤其适合于移动通信设备、无线通信设备和消费电子设备领域。

1532H-33.000J33DTSY参数

参数
频率稳定性 ±30ppm
频率容差 ±10ppm
频率 33MHz
通用封装 SMD-3225-4P
安装方式 贴片安装

1532H-33.000J33DTSY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

1532H-33.000J33DTSY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 有源晶振 HCI/苏州杭晶 1532H-33.000J33DTSY 1532H-33.000J33DTSY数据手册

1532H-33.000J33DTSY封装设计

查看详情并下载
Symbol
Footprint
3D Model
