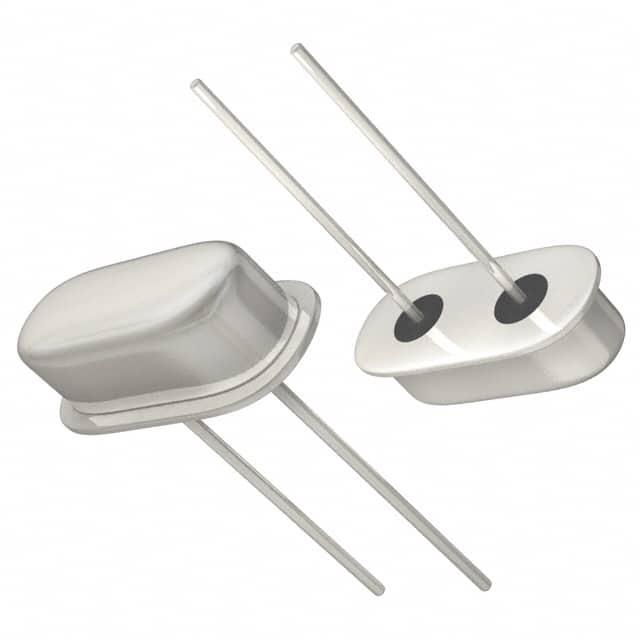

ABL-26.000MHZ-B4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 26MHz 100Ω HC-49 通孔安装 11.5mm*5mm*3.5mm
供应商型号: SYE-ABL-26.000MHZ-B4Y-T
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABL-26.000MHZ-B4Y-T

ABL-26.000MHZ-B4Y-T概述


    产品简介


    ABL系列微处理器晶体是一种高性能的电子元器件,适用于各种高精度频率控制应用。这种晶体具有高可靠性、低功耗的特点,广泛应用于家用电器、计算机、调制解调器、通信设备等领域。其主要功能是为电子系统提供精确的时间基准,以确保系统的稳定运行。

    技术参数


    - 尺寸: 11.5 x 5.0 x 3.5 mm
    - 操作模式: 基频AT切割(标准)
    - 频率范围: 3.579545 MHz - 70 MHz
    - 存储温度: -55°C 至 +125°C
    - 工作温度: 0°C 至 +70°C(可选)
    - 频率容差: ±50 ppm(可选)
    - 负载电容: 18 pF(可选)
    - 驱动功率: 100 μW 至 1000 μW
    - 老化率: 每年 ±5 ppm
    - 绝缘电阻: 500 MΩ @ 100 Vdc ± 15 V
    - ESR: 180 Ω 至 40 Ω(取决于频率)

    产品特点和优势


    ABL系列晶体的主要特点是其高可靠性和低成本。其金属封装经过焊接处理,确保了长时间使用的稳定性。此外,该晶体在-55°C至+125°C的宽温范围内表现出色,适合各种恶劣环境下的应用。这些特点使其成为高精度时钟应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 在家用电器中作为时间基准,确保设备的正常运行。
    - 在通信设备中,为调制解调器提供稳定的时钟信号。
    - 在计算机中,用于微处理器的时钟同步。
    使用建议:
    - 确保在安装时选择适当的负载电容,以达到最佳的频率稳定性。
    - 注意电源的稳定性和驱动功率,避免过载。
    - 在高温环境下使用时,应考虑增加散热措施,以保持晶体的最佳性能。

    兼容性和支持


    ABL系列晶体与其他标准晶体管具有良好的兼容性,可以方便地替换其他品牌的产品。制造商ABRACON提供了详细的技术支持和售后服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 频率不稳。
    - 解决方案: 检查负载电容是否符合要求,调整驱动功率。

    2. 问题: 设备过热。
    - 解决方案: 加强散热措施,如使用散热片或风扇。
    3. 问题: 寿命短。
    - 解决方案: 检查使用环境是否超出额定温度范围,确保正确使用。

    总结和推荐


    总的来说,ABL系列微处理器晶体是一款高性能且可靠的电子元器件,特别适合于需要高精度时钟信号的应用。其宽温度范围、高可靠性以及低成本使得其在市场上具有较强的竞争力。如果您正在寻找一种能够在苛刻环境下工作的稳定晶体,那么ABL系列是一个非常值得推荐的选择。

ABL-26.000MHZ-B4Y-T参数

参数
等效串联电阻 100Ω
频率 26MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
长*宽*高 11.5mm*5mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ABL-26.000MHZ-B4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABL-26.000MHZ-B4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABL-26.000MHZ-B4Y-T ABL-26.000MHZ-B4Y-T数据手册

ABL-26.000MHZ-B4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
