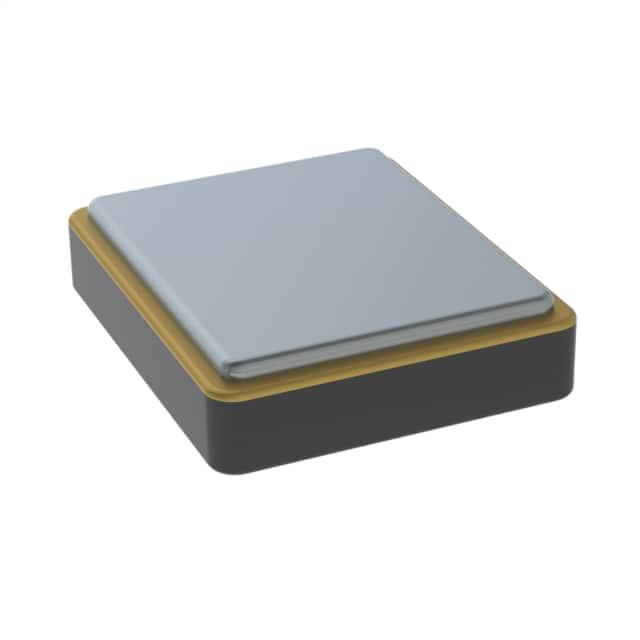

ABM13W-76.8000MHZ-5-K2Z-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 5pF ±20ppm ±50ppm 76.8MHz 50Ω 贴片安装 1.2mm*1mm*330μm
供应商型号: SYE-ABM13W-76.8000MHZ-5-K2Z-T5
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM13W-76.8000MHZ-5-K2Z-T5

ABM13W-76.8000MHZ-5-K2Z-T5概述

    IoT Optimized Ultra-Miniature Quartz Crystal: ABM13W Series

    1. 产品简介


    ABM13W系列石英晶体是一款专为物联网(IoT)优化的超小型晶体。其尺寸仅为1.20 x 1.00 x 0.33毫米,使其成为全球最小的MHz晶体之一。这款晶体特别适合空间受限的应用,如物联网设备、可穿戴设备和无线模块等。它不仅体积小,而且提供了优异的性能,适用于多种频率范围内的应用。

    2. 技术参数


    以下是ABM13W系列石英晶体的主要技术参数:
    - 频率范围: 32.0000 MHz 至 80.0000 MHz
    - 标准频率: 32.0000 MHz, 37.4000 MHz, 38.4000 MHz, 40.0000 MHz, 45.0000 MHz, 48.0000 MHz, 52.0000 MHz, 60.0000 MHz, 76.8000 MHz, 80.0000 MHz
    - 操作模式: 基频
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C
    - 频率容差: @ +25°C ±10 ppm(可选±7 ppm, ±15 ppm, ±20 ppm)
    - 频率稳定性: @ +25°C ±15 ppm(可选±10 ppm, ±20 ppm, ±30 ppm, ±50 ppm)
    - 等效串联电阻 (ESR): < 45 Ω 到 < 100 Ω(视具体频率而定)
    - 并联电容 (C0): 1.0 pF
    - 负载电容 (CL): 5.0 pF(可选)
    - 驱动功率: 10 μW 至 100 μW
    - 老化率: 1年@25°C ± 3°C, -2 ppm至+2 ppm

    3. 产品特点和优势


    ABM13W系列石英晶体具备以下显著特点和优势:
    - 世界最小的At-Cut MHz晶体: 尺寸仅为1.20 x 1.00 x 0.33毫米。
    - 空间优化设计: 适用于空间和高度受限的设计。
    - 低焊接负荷和ESR优化: 能够适应广泛的温度范围。
    - 增强启动时间和节能: 与低功耗SoC配合良好。
    - 低外形设计: 非常适合有限空间的设计。
    - 频率容差: 可选择±10 ppm的频率容差。

    4. 应用案例和使用建议


    ABM13W系列石英晶体广泛应用于各类智能设备和无线模块中。例如:
    - 物联网(IoT)设备: 物联网网关和传感器节点。
    - 可穿戴设备: 智能手表、健康监测设备等。
    - 蓝牙/蓝牙低能耗(BLE): 连接不同设备,如耳机、手环等。
    - 近场通信(NFC): 支付终端、智能标签等。
    使用建议:
    - 在组装过程中,需遵循标准的回流焊曲线。预热区应保持在160±10°C下持续80到100秒;回流区应达到220°C下50到70秒;峰值加热区应保持在260±5°C下最多5秒。
    - 根据具体应用需求选择合适的频率和容差选项。
    - 注意确保正确的焊接条件以防止过高的温度对晶体造成损害。

    5. 兼容性和支持


    ABM13W系列石英晶体具有良好的通用性,可以与各种低功耗MCU、SoC、收发器和其他类似组件兼容。此外,厂商提供详细的技术文档和支持服务,帮助客户解决任何潜在的技术难题。

    6. 常见问题与解决方案


    - Q: 晶体的工作温度范围是多少?
    - A: 标准型号的工作温度范围为-40°C至+85°C,可根据需要定制其他温度范围。

    - Q: 如何判断晶体是否安装正确?
    - A: 检查电路中的频率响应。若未达到预期频率,检查焊接和连接情况,或者更换同规格晶体。

    - Q: 晶体在回流焊时应注意哪些细节?
    - A: 必须遵循规范的回流焊曲线,特别是温度和时间控制。

    7. 总结和推荐


    综上所述,ABM13W系列石英晶体凭借其超小尺寸、优异的性能和广泛的应用范围,在当前市场上具备很高的竞争力。它的多变频率选项、低ESR和高度可靠性使其成为开发空间受限和高性能物联网设备的理想选择。因此,我们强烈推荐这款晶体用于各种要求严格的应用场合。

ABM13W-76.8000MHZ-5-K2Z-T5参数

参数
驱动电平 -
负载电容 5pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 76.8MHz
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM13W-76.8000MHZ-5-K2Z-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。
