ABM13W-32.0000MHZ-5-B1G-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 5pF ±10ppm ±15ppm 32MHz 100Ω 10μW 贴片安装 1.2mm*1mm*330μm
供应商型号: Q-ABM13W-32.0000MHZ-5-B1G-T5
供应商: 期货订购
标准整包数: 10

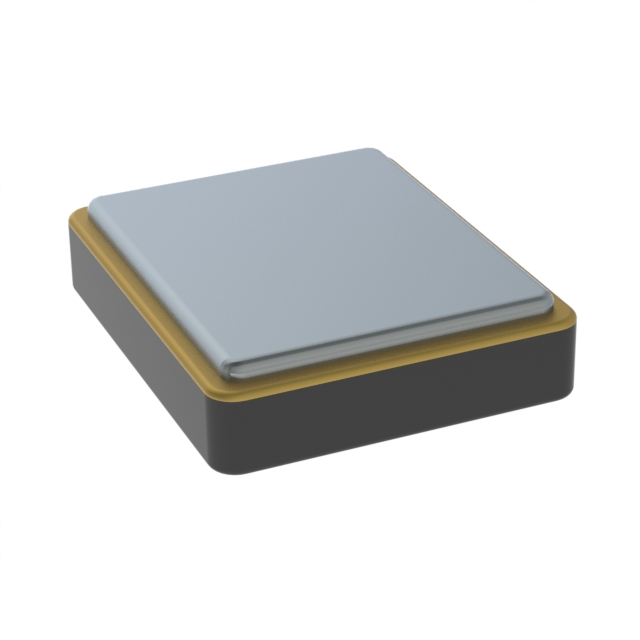

ABRACON 无源晶振 ABM13W-32.0000MHZ-5-B1G-T5

ABM13W-32.0000MHZ-5-B1G-T5概述

    IoT Optimized Ultra-Miniature Quartz Crystal ABM13W Series

    产品简介


    ABM13W系列是一款由Abracon公司设计生产的物联网优化超微型石英晶体,尺寸仅为1.20 x 1.00 x 0.33毫米。这一系列产品主要适用于空间受限的物联网(IoT)、可穿戴设备及无线模块等领域。此外,ABM13W系列还特别优化了低电镀负荷和ESR(串联等效电阻)特性,以适应更广泛的温度范围,同时提高了启动时间和节能效果,非常适合于超低功耗MCU、SoC、Transceiver等应用场合。

    技术参数


    以下是ABM13W系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 32.0000 | 80.0000 | MHz |
    | 频率稳定性 | -15 | 15 | ppm |
    | 等效串联电阻 | < 25 | 50 | Ω |
    | 并联电容 | 1.0 pF |
    | 负载电容 | 5.0 pF |
    | 启动功率 | 10 | 100 | μW |
    | 老化速率 | -2 | 2 | ppm |
    | 绝缘电阻 | 500 MΩ |

    产品特点和优势


    1. 世界最小的At-Cut MHz晶体:尺寸仅1.20 x 1.00 x 0.33毫米,适合空间受限的应用。
    2. 出色的温度稳定性:频率稳定性可达±15 ppm,适用于宽温范围内的稳定应用。
    3. 低ESR和电镀负载:优化设计保证低ESR和减少电镀负荷,确保长时间运行的可靠性。
    4. 高效能启动和低能耗:特别优化以配合低功耗SOC,在启动时间和能耗方面表现出色。
    5. 低剖面设计:厚度仅为0.33毫米,适合高度受限的设计。

    应用案例和使用建议


    ABM13W系列广泛应用于各类物联网(IoT)、可穿戴设备和无线模块中。例如,它可被用于智能家居、健康监测设备、蓝牙/蓝牙低能耗(BLE)通信模块等。
    使用建议:
    1. 在设计时,考虑温度变化对频率的影响,根据具体应用需求选择合适的频率稳定性选项。
    2. 注意电容负载对频率精度的影响,确保合理的并联电容值。
    3. 使用推荐的回流焊温度曲线进行焊接,确保产品能够正确安装并保持长期可靠性。

    兼容性和支持


    ABM13W系列晶体采用标准封装,易于集成到现有系统中。如需定制电气特性或其他特殊需求,可通过联系制造商获取支持。

    常见问题与解决方案


    1. 问:晶体老化对应用有何影响?
    答:通过严格的老化测试,可以保证ABM13W系列在一年内的频率变化不超过±2 ppm。如需更高稳定性的版本,可咨询制造商获取更详细的信息。
    2. 问:如何选择合适的温度范围选项?
    答:根据实际应用环境选择最接近的温度范围。如有疑问,联系制造商提供技术支持。

    总结和推荐


    总体而言,ABM13W系列石英晶体以其超小型设计、高稳定性、低ESR和广泛的温度适应性成为物联网和低功耗应用的理想选择。特别是对于空间受限的设计,该产品无疑是最佳选择。强烈推荐使用ABM13W系列石英晶体来满足各种物联网、可穿戴设备及无线模块的需求。

ABM13W-32.0000MHZ-5-B1G-T5参数

参数
频率 32MHz
驱动电平 10μW
负载电容 5pF
频率稳定性 ±15ppm
频率容差 ±10ppm
等效串联电阻 100Ω
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM13W-32.0000MHZ-5-B1G-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM13W-32.0000MHZ-5-B1G-T5数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM13W-32.0000MHZ-5-B1G-T5 ABM13W-32.0000MHZ-5-B1G-T5数据手册

ABM13W-32.0000MHZ-5-B1G-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
