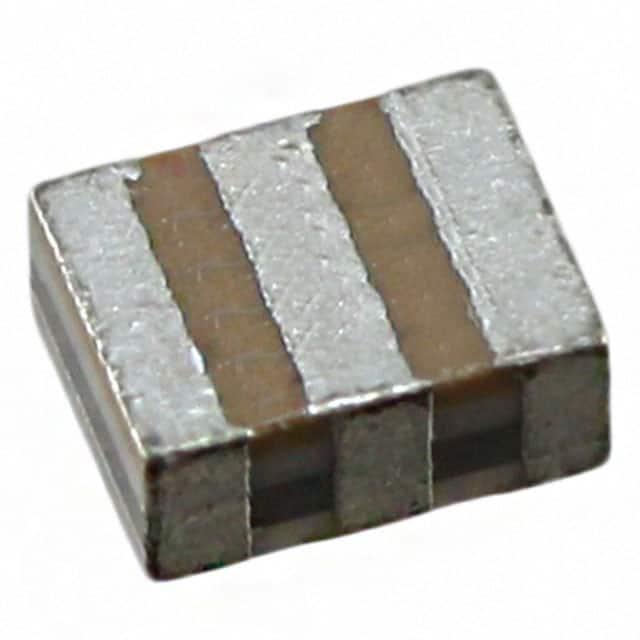

AWSCR-30.00CW-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 5pF ±0.5% ±0.2% 30MHz SMD 标准安装,贴片安装 2.5mm*2mm*1.19mm
供应商型号: N-AWSCR-30.00CW-T
供应商: 云汉优选
标准整包数: 1
ABRACON 无源晶振 AWSCR-30.00CW-T

AWSCR-30.00CW-T概述

    电子元器件产品技术手册

    产品简介


    本产品为工业级陶瓷谐振器(型号:AWSCR-CW),外形尺寸为2.5x2.0x1.2毫米。它内置了负载电容器,具有低谐振阻抗的特点,适用于多种电子设备,如遥控器、微处理器时钟、移动电话、DVD播放器及CD-ROM驱动器等。这些应用表明该谐振器在消费电子领域具有广泛的适用性。

    技术参数


    - 频率范围:20.00 MHz至60.00 MHz
    - 谐振阻抗(Ro):
    - 20.00 MHz 至 25.99 MHz:60 Ω
    - 26.00 MHz 至 35.00 MHz:50 Ω
    - 35.01 MHz 至 60.00 MHz:50 Ω
    - 内置负载电容(C1=C2):
    - 20.00 MHz 至 25.99 MHz:10 pF ± 20%
    - 26.00 MHz 至 35.00 MHz:5 pF ± 20%
    - 35.01 MHz 至 60.00 MHz:5 pF ± 20%
    - 频率容差@25℃:±0.5%
    - 频率稳定性@ -25℃ 至 +85℃:±0.2%
    - 耐压能力:50 V DC, 1分钟
    - 额定电压(DC):6 V
    - 额定电压(AC):15 Vp-p
    - 绝缘电阻:100 MΩ@10V, 1分钟
    - 操作温度范围:-25℃ 至 85℃
    - 存储温度范围:-55℃ 至 85℃
    - 老化率(Fosc,10年):±0.2% 初始值

    产品特点和优势


    - 内置负载电容器:减少了外部电路设计的复杂度,提高了系统的稳定性和可靠性。
    - IR回流焊能力:适合大规模自动化生产,提高效率并降低成本。
    - 低谐振阻抗:减少能量损失,确保信号传输的高效率。
    - 罗氏合规(RoHS/RoHS II):符合环保标准,无铅。

    应用案例和使用建议


    该谐振器可用于各种电子设备,如遥控器、手机和DVD播放器。对于特定应用,如需要精确时钟控制的微处理器系统,建议使用该产品来提高整体系统的时钟精度。在安装过程中,需遵循建议的焊接温度曲线以避免对组件造成损害。

    兼容性和支持


    该产品为商业级标准,适用于消费类、工业类产品。对于需要极高可靠性的特殊应用,如汽车、医疗、军事等领域,则不建议使用。对于这类特殊需求的应用,建议联系制造商获取授权和技术支持。

    常见问题与解决方案


    1. 问题:如何确认组件的焊接质量?
    - 解决方案:在长时间存储后重新使用前,应确认焊接能力和组件特性。建议进行测试以确保产品的良好状态。
    2. 问题:组件在运输过程中受损怎么办?
    - 解决方案:避免对组件施加机械应力,运输时需小心包装。
    3. 问题:如何清洁组件?
    - 解决方案:此组件不可清洁或清洗,因此在安装前必须注意保持干净。

    总结和推荐


    综上所述,这款陶瓷谐振器AWSCR-CW在频谱范围内表现稳定,具有低谐振阻抗和红外回流焊接能力,是工业应用的理想选择。尽管它的应用受限于某些特定的高可靠性要求,但对于普通消费电子产品和工业设备来说,该产品是一个值得信赖的选择。建议在适当的领域使用此产品以实现最佳效果。

AWSCR-30.00CW-T参数

参数
驱动电平 -
负载电容 5pF
频率稳定性 ±0.2%
频率容差 ±0.5%
等效串联电阻 -
频率 30MHz
长*宽*高 2.5mm*2mm*1.19mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AWSCR-30.00CW-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AWSCR-30.00CW-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON AWSCR-30.00CW-T AWSCR-30.00CW-T数据手册

AWSCR-30.00CW-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2682 ¥ 2.2795
1100+ $ 0.2503 ¥ 2.1275
库存: 3000
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 911.8
