首页  >  产品百科  >  ASE-25.000MHZ-LC-T

ASE-25.000MHZ-LC-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: Abracon XO振荡器, 25MHz, 表面贴装, CMOS输出
供应商型号: 31M-ASE-25.000MHZ-LC-T
供应商: 云汉优选
标准整包数: 1

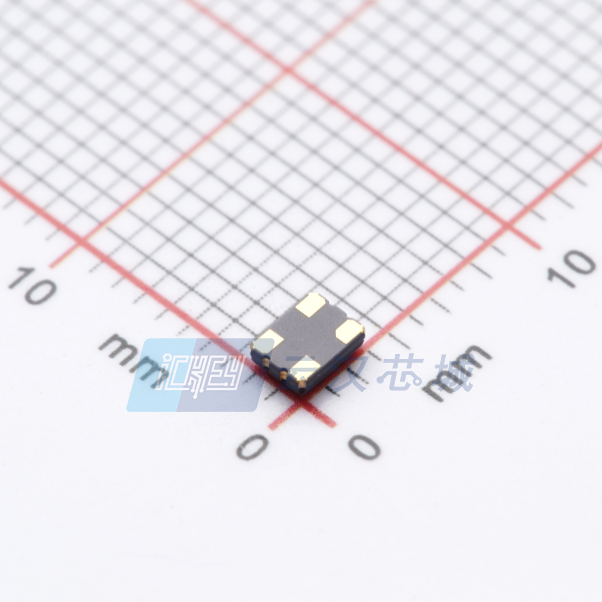

ABRACON 有源晶振 ASE-25.000MHZ-LC-T

ASE-25.000MHZ-LC-T概述


    产品简介


    产品类型: 3.3V CMOS SMD晶体振荡器
    主要功能: 作为VTR摄像机的CCD时钟,适用于PC卡连接的设备、PDA、无线通信设备、笔记本电脑和固态硬盘(SSD)等。
    应用领域: 广泛应用于消费电子、工业控制、通讯设备及计算机周边设备等领域。

    技术参数


    - 封装尺寸: 3.2 x 2.5 x 1.2mm
    - 频率范围: 0.625 MHz 至 200 MHz
    - 供电电压: 3.135 V 至 3.465 V
    - 电源电流:
    - 0.5 ~ 20 MHz:2.5 mA ~ 7 mA
    - 20.1 ~ 40.0 MHz:4.4 mA ~ 13 mA
    - 40.01 ~ 60.0 MHz:6.5 mA ~ 19 mA
    - 60.01 ~ 75.0 MHz:12.7 mA ~ 24 mA
    - 75.01 ~ 80.0 MHz:7.4 mA ~ 20 mA
    - 80.01 ~ 133.0 MHz:7.4 mA ~ 25 mA
    - 133.01 ~ 200.0 MHz:11.7 mA ~ 30 mA
    - 低电压摆动: 输出电压 (VOH):0.9 Vdd V,输出电压 (VOL):0.1 Vdd V
    - 起动时间: 1 ms 至 2.0 ms
    - 对称性: 45% 至 55%
    - 上升/下降时间: 2.5 ns 至 4.0 ns
    - 输出负载: 15 pF CMOS
    - 低RMS抖动: 5 ps 最大值
    - 三态功能: 待机模式下电流消耗为10 µA
    - 存储温度范围: -55°C 至 +125°C
    - 工作温度范围: -10°C 至 +70°C(可选范围 -40°C 至 +85°C)

    产品特点和优势


    - 低高度设计: 高度不超过1.2mm,适用于紧凑型设计。
    - 低功耗: 低电流消耗,在200MHz频率下的最大电流消耗仅为30mA。
    - 高稳定性: 适合RoHS无铅工艺。
    - 低抖动: 具有低至5ps的RMS抖动,保证了高精度。
    - 宽频率范围: 0.625 MHz 至 200 MHz,满足多种应用需求。

    应用案例和使用建议


    应用场景:
    - VTR摄像机:用于CCD时钟,提供稳定的时钟信号。
    - PC卡和PDA设备:确保设备正常运行所需的时钟信号。
    - 无线通信设备:确保无线信号的稳定传输。
    - 固态硬盘:用于高速数据处理。
    使用建议:
    - 电源设计: 使用约0.01μF的旁路电容来提高电源稳定性。
    - 测试和烧录:需要使用合适的测试座以确保准确的测试和烧录。
    - 安装环境: 注意产品的工作温度范围,避免超出其工作极限。

    兼容性和支持


    - 兼容性: 与各种PC卡和SSD兼容,广泛应用于消费电子和工业设备。
    - 技术支持: 提供详细的文档和技术支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q1: 如何判断产品是否处于三态功能状态?
    - A1: 当VIH ≥ 0.7 Vdd 时,表示产品在工作状态;当VIL < 0.3 Vdd 时,产品进入高阻态。
    - Q2: 产品在低温环境下的表现如何?
    - A2: 在低温环境下,应确保温度不超过最低工作温度限制,否则可能会影响产品的正常工作。
    - Q3: 产品的使用寿命如何?
    - A3: 产品在25°C条件下的第一年老化率小于±3 ppm,具有较长的使用寿命。

    总结和推荐


    总结:
    这款3.3V CMOS SMD晶体振荡器以其低功耗、高稳定性和低抖动等优势,成为VTR摄像机、PC卡连接的设备、PDA、无线通信设备、笔记本电脑和固态硬盘等应用的理想选择。其三态功能和紧凑设计使得它能够在狭小空间内正常工作。
    推荐:
    鉴于其卓越的技术参数和广泛的应用范围,强烈推荐此产品在多个领域的应用。如果需要高可靠性和极端环境应用的支持,请联系制造商获取更多详细信息。

ASE-25.000MHZ-LC-T参数

参数
频率容差 -
频率 25MHz
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASE-25.000MHZ-LC-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASE-25.000MHZ-LC-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASE-25.000MHZ-LC-T ASE-25.000MHZ-LC-T数据手册

ASE-25.000MHZ-LC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.4013
10+ ¥ 6.7367
30+ ¥ 5.6226
100+ ¥ 5.1932
500+ ¥ 4.8248
1000+ ¥ 4.6916
库存: 5406
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 8.4
