ABM11W-28.3220MHZ-7-J2Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 7pF ±20ppm ±50ppm 28.322MHz 50Ω 10μW 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-ABM11W-28.3220MHZ-7-J2Z-T3
供应商: 海外现货
标准整包数: 1

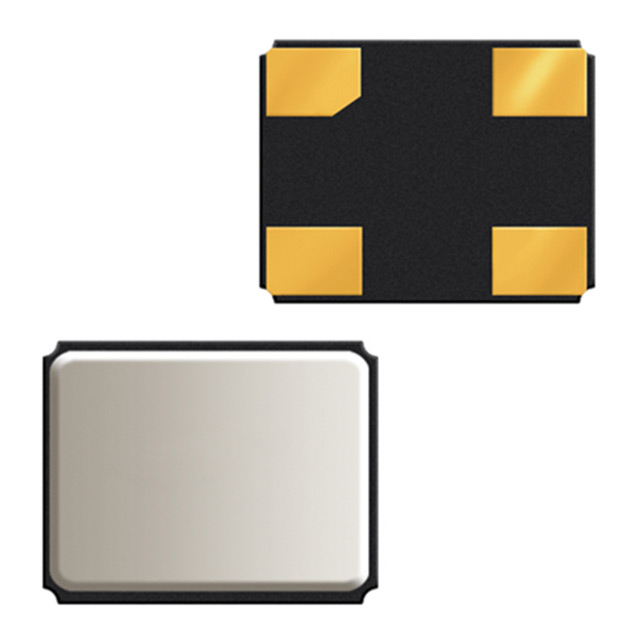

ABRACON 无源晶振 ABM11W-28.3220MHZ-7-J2Z-T3

ABM11W-28.3220MHZ-7-J2Z-T3概述

    IoT-Optimized Low Profile Quartz Crystal ABM11W Series

    产品简介


    ABM11W 系列是一款物联网优化型低轮廓石英晶体,专为节省能源的可穿戴设备和物联网应用设计。该系列产品具有高度集成和卓越的性能,适用于蓝牙/蓝牙低功耗(BLE)、无线模块、机器对机器(M2M)连接以及超低功耗微控制器等多种应用场合。由于其极低的高度(0.5毫米),非常适合空间受限的设计。

    技术参数


    - 频率范围:16.0000 - 50.0000 MHz
    - 工作模式:基频
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 频率容差:±10 ppm(+25°C)
    - 频率稳定性:±10 ppm(相对于 +25°C)
    - 等效串联电阻 (ESR):
    - 16.0000 - 17.9999 MHz: < 150 Ω
    - 18.0000 - 20.9999 MHz: < 80 Ω
    - 21.0000 - 29.9999 MHz: < 60 Ω
    - 30.0000 - 37.9999 MHz: < 50 Ω
    - 38.0000 - 50.0000 MHz: < 30 Ω
    - 并联电容 (C0):≤ 1.0 pF
    - 负载电容 (CL):4.0 pF
    - 驱动功率:10 - 100 µW
    - 老化率:±2 ppm / 年(+25°C ±3°C)
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15V

    产品特点和优势


    - 能量节省:优化用于能源节约型可穿戴设备和物联网应用。
    - 低插头电容:插头电容低至4pF,优化ESR。
    - 低轮廓设计:0.5 mm最大高度,适合高度受限的设计。
    - 密封外壳:确保长期可靠性。
    - 广泛的工作温度范围:支持极端温度条件下的应用。

    应用案例和使用建议


    该晶体广泛应用于蓝牙设备、物联网节点和超低功耗MCU中。例如,在设计蓝牙模块时,可以考虑选用本系列晶体以获得更好的信号稳定性和延长电池寿命。建议在设计过程中合理选择负载电容(CL)和频率容差选项,以满足具体的应用需求。

    兼容性和支持


    ABM11W 系列晶体支持多种配置选项,以适应不同的应用要求。该产品可直接安装在电路板上,且包装为3000个/卷的带式包装。制造商提供全面的技术支持和售后服务,以确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 频率容差不稳定
    - 解决方法:确认是否选择了正确的频率容差选项,如需更严格的标准请联系ABRACON。

    2. 工作温度范围异常
    - 解决方法:根据具体应用场景选择合适的温度范围选项。

    总结和推荐


    ABM11W 系列晶体凭借其优异的性能和广泛的应用范围,成为物联网应用中的理想选择。该产品的高精度、低噪声特性和优秀的温度稳定性使其在市场上具备强大的竞争力。总体来说,该系列晶体是电子设备开发过程中的理想选择,特别适合需要高度可靠性的应用场合。强烈推荐使用该系列产品。

ABM11W-28.3220MHZ-7-J2Z-T3参数

参数
频率容差 ±20ppm
等效串联电阻 50Ω
频率 28.322MHz
驱动电平 10μW
负载电容 7pF
频率稳定性 ±50ppm
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM11W-28.3220MHZ-7-J2Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11W-28.3220MHZ-7-J2Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11W-28.3220MHZ-7-J2Z-T3 ABM11W-28.3220MHZ-7-J2Z-T3数据手册

ABM11W-28.3220MHZ-7-J2Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
