首页  >  产品百科  >  ABM12W-27.1200MHZ-7-K2Z-T3

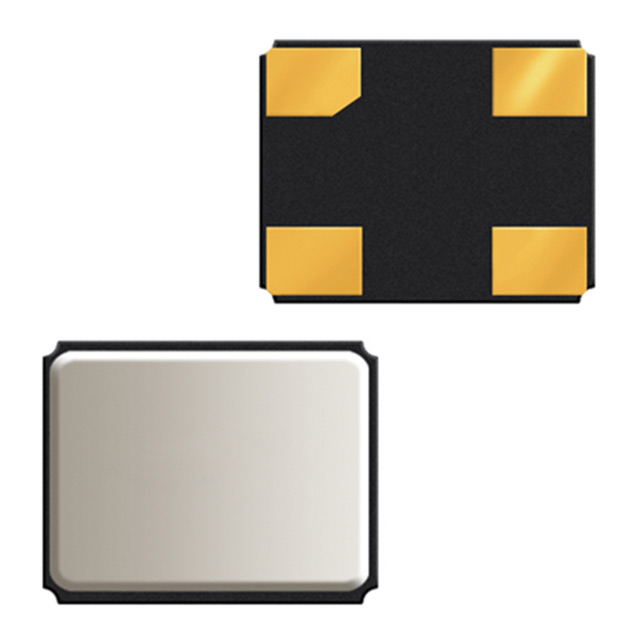

ABM12W-27.1200MHZ-7-K2Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 7pF ±20ppm ±50ppm 27.12MHz 100Ω 贴片安装 1.6mm*1.2mm*400μm
供应商型号: SYE-ABM12W-27.1200MHZ-7-K2Z-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM12W-27.1200MHZ-7-K2Z-T3

ABM12W-27.1200MHZ-7-K2Z-T3概述

    IoT Optimized Low Profile Quartz Crystal: ABM12W Series

    产品简介


    ABM12W系列是Abracon公司推出的一款特别为物联网(IoT)优化设计的低轮廓石英晶体。这款石英晶体以其紧凑的尺寸和卓越的性能,在多个领域中表现出色,尤其是在能源节约型可穿戴设备及各类IoT应用中。它的主要类型包括无线模块、蓝牙/低能耗蓝牙(BLE)、机器到机器(M2M)连接、超低功耗微控制器(MCU)以及近场通信(NFC)等领域。

    技术参数


    - 频率范围:24.0000至52.0000 MHz
    - 操作模式:基本谐振模式
    - 操作温度范围:-40°C至+125°C
    - 存储温度:-55°C至+125°C
    - 频率容差(@ +25°C):±10 ppm
    - 频率稳定性(参考+25°C):±10 ppm
    - 串联电阻(R1)(过-40°C至+125°C):
    - 24.0000 – 31.9999 MHz < 90 至 150 Ω
    - 32.0000 – 36.9999 MHz < 80 至 100 Ω
    - 37.0000 – 52.0000 MHz < 60 至 80 Ω
    - 并联电容(C0):小于1.0 至 2.0 pF
    - 负载电容(CL):4.0 pF
    - 驱动功率:10 至 100 μW
    - 老化率(1年):±2 ppm @ 25°C±3°C
    - 绝缘电阻:500 MΩ @ 100Vdc ± 15V

    产品特点和优势


    - 低封装电容:采用异常低的封装电容,可低至4 pF,同时优化了串联电阻(ESR)。
    - 高度适配:0.4 mm的最大高度非常适合对空间要求严格的设计。
    - 密封设计:密封外壳确保长期可靠性。
    - 能源效率:专为能源节约型设备设计,适用于可穿戴设备和物联网(IoT)领域。

    应用案例和使用建议


    ABM12W系列广泛应用于各种低功耗设备,如可穿戴设备、IoT设备、无线模块、蓝牙设备(包括BLE)、MCU以及NFC设备。在实际应用中,特别是在可穿戴设备和物联网产品中,需要特别注意确保电路板设计合理,避免高频信号干扰,以发挥最佳性能。

    兼容性和支持


    ABM12W系列与其他标准电子元器件具有良好的兼容性,适用于多种封装和接线配置。制造商提供了详细的技术支持和售后服务,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    - 问题1:如何确定合适的频率容差?
    - 解决方案:选择符合应用需求的频率容差等级,通常可以选择±10 ppm、±15 ppm等不同级别。
    - 问题2:如何处理高温环境下ESR变化较大的情况?
    - 解决方案:通过选用高稳定性的单元进行替换或升级,或者调整电源管理策略来降低功耗。

    总结和推荐


    ABM12W系列凭借其紧凑的尺寸、卓越的频率稳定性以及出色的能源效率,成为当前市场上IoT和可穿戴设备的理想选择。它不仅能满足严苛的操作条件,还能显著提升产品的整体性能。鉴于这些显著优势,强烈推荐将此产品应用于对尺寸和性能有高要求的应用场景中。

ABM12W-27.1200MHZ-7-K2Z-T3参数

参数
频率 27.12MHz
驱动电平 -
负载电容 7pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 100Ω
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM12W-27.1200MHZ-7-K2Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM12W-27.1200MHZ-7-K2Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM12W-27.1200MHZ-7-K2Z-T3 ABM12W-27.1200MHZ-7-K2Z-T3数据手册

ABM12W-27.1200MHZ-7-K2Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
