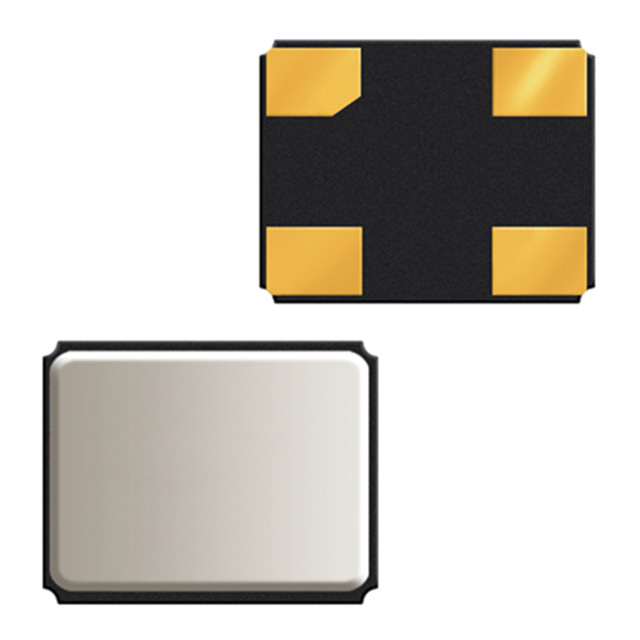

ABM12W-24.5760MHZ-7-J1Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 7pF ±10ppm ±50ppm 24.576MHz 100Ω 贴片安装 1.6mm*1.2mm*400μm
供应商型号: SYE-ABM12W-24.5760MHZ-7-J1Z-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM12W-24.5760MHZ-7-J1Z-T3

ABM12W-24.5760MHZ-7-J1Z-T3概述

    ABM12W系列低功耗石英晶体

    产品简介


    ABM12W系列低功耗石英晶体专为物联网(IoT)优化设计,特别适用于可穿戴设备、蓝牙/蓝牙低功耗(BLE)、无线模块、机器对机器(M2M)连接、超低功耗MCU、近场通信(NFC)和工业、科学及医疗(ISM)频段应用。该产品以其紧凑尺寸(1.6 x 1.2 x 0.4mm)和极低的封装电容(最低4pF)著称,能够提供出色的频率稳定性和可靠性,特别适合高度受限的设计。

    技术参数


    - 频率范围:24.0000 MHz 到 52.0000 MHz
    - 工作模式:基频
    - 操作温度范围:-40°C 到 +125°C
    - 存储温度范围:-55°C 到 +125°C
    - 频率公差:@ +25°C 时 ±10 ppm
    - 频率稳定性:@ +25°C 时 ±10 ppm
    - 串联电阻(R1):最高150Ω
    - 并联电容(C0):< 2.0 pF
    - 负载电容(CL):4.0 pF
    - 驱动水平:10 µW 至 100 µW
    - 老化率:1年内 ±2 ppm @ 25°C ±3°C
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15 V

    产品特点和优势


    1. 低功耗和紧凑尺寸:专为能源节约型的可穿戴设备和IoT设备设计,高度仅为0.4mm。
    2. 优化的封装电容:采用低电容(最低4pF)封装,有效减少外部干扰。
    3. 高可靠性和稳定性:无缝密封确保长期可靠性,广泛的工作温度范围(-40°C 至 +125°C)使设备能够在极端环境中保持稳定。
    4. 多种频率和配置选项:支持定制频率和电容,满足不同的应用场景需求。

    应用案例和使用建议


    - 应用案例:该产品已被广泛应用于智能手表、智能家居设备、无线传感器网络等IoT设备。
    - 使用建议:
    - 选择合适的负载电容:根据具体应用选择适当的负载电容值,以确保频率稳定性。
    - 环境温度控制:由于工作温度范围较广,尽量避免极端温度环境,特别是在高温环境下应采取散热措施。
    - 正确焊接:遵循规定的回流焊曲线,以确保良好的电气连接和物理可靠性。

    兼容性和支持


    - 兼容性:该产品与主流的MCU和其他电子元件具有良好的兼容性。
    - 支持:ABRACON公司提供全面的技术支持和售后服务,客户可以访问其官网获取更多技术支持信息。

    常见问题与解决方案


    - Q:如何确保频率稳定性?
    - A:通过选择较低的频率公差(如±10 ppm),并遵循正确的焊接工艺来确保稳定性。
    - Q:能否提供更高频率稳定性选项?
    - A:是的,ABRACON可以提供更严格的频率稳定度选项,但需要联系厂家进行定制。
    - Q:如何正确存放?
    - A:应在-55°C到+125°C范围内妥善保存,避免暴露在潮湿和高温环境中。

    总结和推荐


    ABM12W系列低功耗石英晶体凭借其卓越的性能和广泛的应用范围,在IoT领域表现优异。该产品不仅具备低功耗、高可靠性的特点,还提供了多种配置选择,使得它成为高度受限设计的理想选择。综合来看,推荐在需要高性能、低功耗的IoT设备中使用该产品。

ABM12W-24.5760MHZ-7-J1Z-T3参数

参数
频率 24.576MHz
驱动电平 -
负载电容 7pF
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 100Ω
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM12W-24.5760MHZ-7-J1Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM12W-24.5760MHZ-7-J1Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM12W-24.5760MHZ-7-J1Z-T3 ABM12W-24.5760MHZ-7-J1Z-T3数据手册

ABM12W-24.5760MHZ-7-J1Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
